单相弧光接地的分析和防范

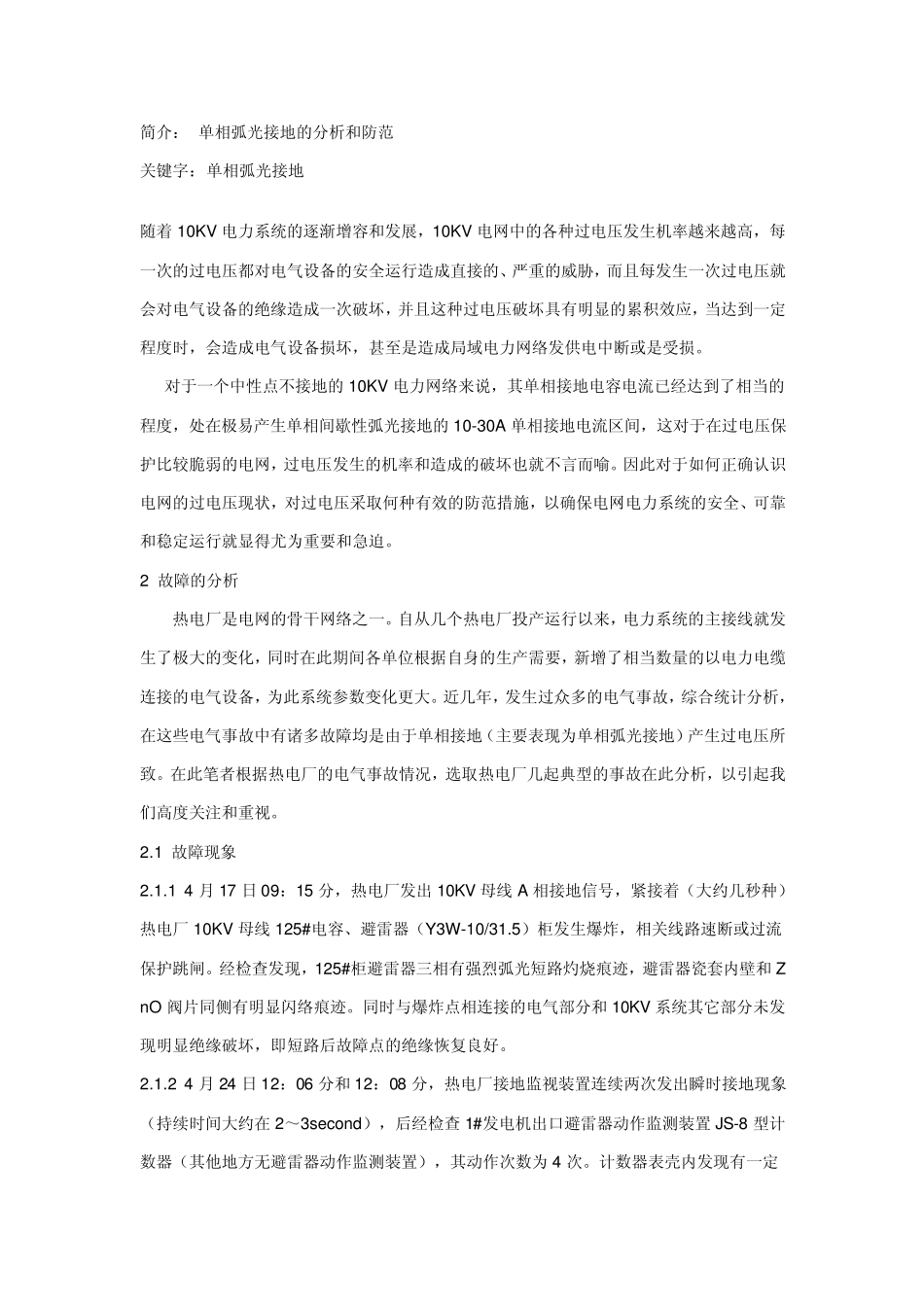

单相弧光接地的分析和防范_第1页
1/7

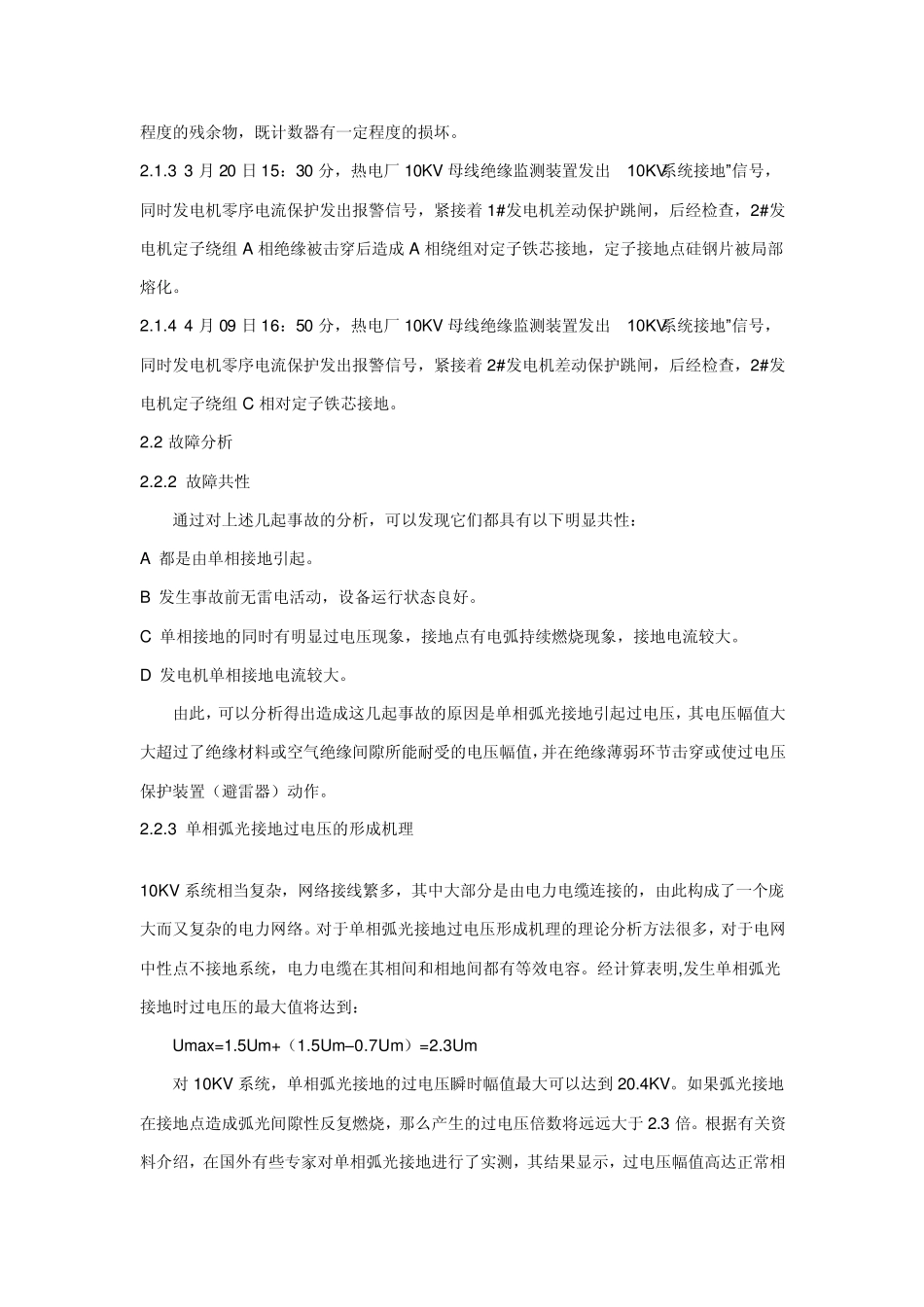

单相弧光接地的分析和防范_第2页
2/7

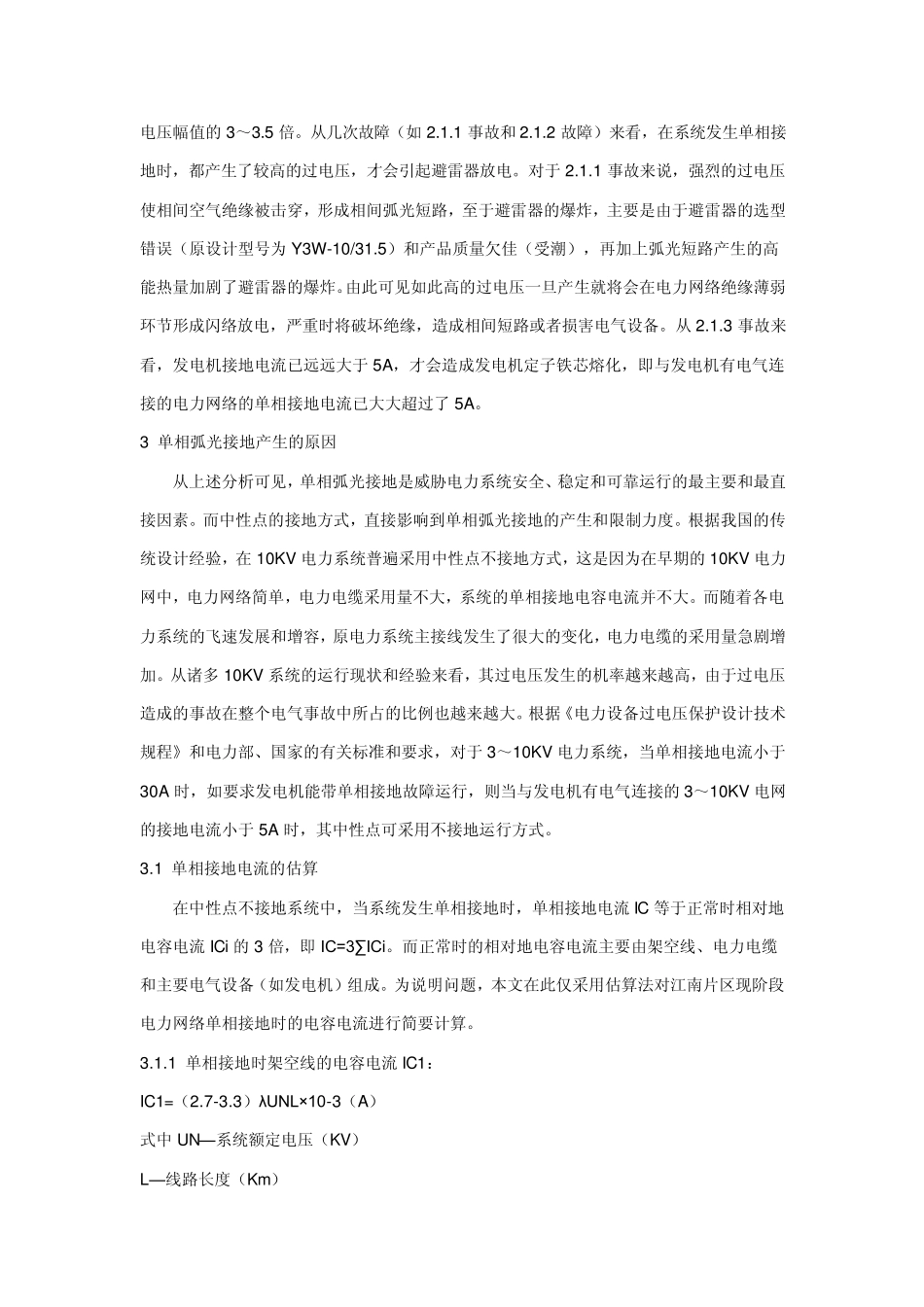

单相弧光接地的分析和防范_第3页
3/7
简介: 单相弧光接地的分析和防范 关键字:单相弧光接地 随着10KV 电力系统的逐渐增容和发展,10KV 电网中的各种过电压发生机率越来越高,每一次的过电压都对电气设备的安全运行造成直接的、严重的威胁,而且每发生一次过电压就会对电气设备的绝缘造成一次破坏,并且这种过电压破坏具有明显的累积效应,当达到一定程度时,会造成电气设备损坏,甚至是造成局域电力网络发供电中断或是受损。 对于一个中性点不接地的10KV 电力网络来说,其单相接地电容电流已经达到了相当的程度,处在极易产生单相间歇性弧光接地的10-30A 单相接地电流区间,这对于在过电压保护比较脆弱的电网,过电压发生的机率和造成的破坏也就不言而喻。因此对于如何正确认识电网的过电压现状,对过电压采取何种有效的防范措施,以确保电网电力系统的安全、可靠和稳定运行就显得尤为重要和急迫。 2 故障的分析 热电厂是电网的骨干网络之一。自从几个热电厂投产运行以来,电力系统的主接线就发生了极大的变化,同时在此期间各单位根据自身的生产需要,新增了相当数量的以电力电缆连接的电气设备,为此系统参数变化更大。近几年,发生过众多的电气事故,综合统计分析,在这些电气事故中有诸多故障均是由于单相接地(主要表现为单相弧光接地)产生过电压所致。在此笔者根据热电厂的电气事故情况,选取热电厂几起典型的事故在此分析,以引起我们高度关注和重视。 2.1 故障现象 2.1.1 4 月 17 日 09:15 分,热电厂发出 10KV 母线 A 相接地信号,紧接着(大约几秒种)热电厂 10KV 母线 125#电容、避雷器(Y3W-10/31.5)柜发生爆炸,相关线路速断或过流保护跳闸。经检查发现,125#柜避雷器三相有强烈弧光短路灼烧痕迹,避雷器瓷套内壁和ZnO 阀片同侧有明显闪络痕迹。同时与爆炸点相连接的电气部分和10KV 系统其它部分未发现明显绝缘破坏,即短路后故障点的绝缘恢复良好。 2.1.2 4 月 24 日 12:06 分和12:08 分,热电厂接地监视装置连续两次发出瞬时接地现象(持续时间大约在 2~3second),后经检查 1#发电机出口避雷器动作监测装置 JS-8 型计数器(其他地方无避雷器动作监测装置),其动作次数为 4 次。计数器表壳内发现有一定程度的残余物,既计数器有一定程度的损坏。 2.1.3 3 月 20 日 15:30 分,热电厂 10KV 母线绝缘监测装置发出―10KV系统接地‖信号,同时发电机零序电流保护发出报警信号,紧接着 1#发电机差动保护跳闸...
