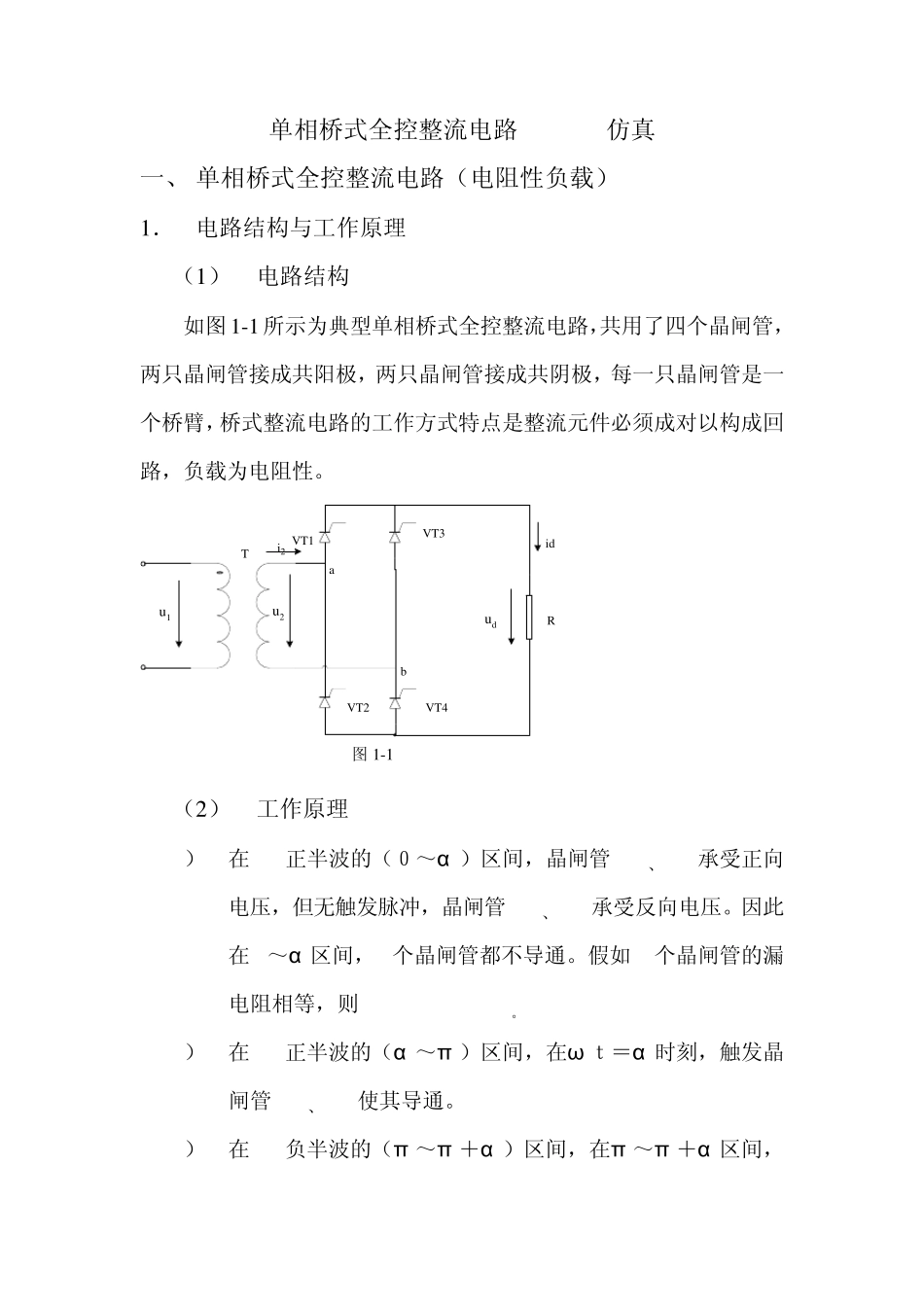

单相桥式全控整流电路MATLAB仿真 一、 单相桥式全控整流电路（电阻性负载） 1． 电路结构与工作原理 （1） 电路结构 如图 1-1 所示为典型单相桥式全控整流电路，共用了四个晶闸管，两只晶闸管接成共阳极，两只晶闸管接成共阴极，每一只晶闸管是一个桥臂，桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。 u 1Tu 2u dRidab VT1VT3VT2VT4i2 图 1-1 （2） 工作原理 1） 在 u2正半波的（０～α ）区间，晶闸管 VT1、VT4承受正向电压，但无触发脉冲，晶闸管 VT2、VT3承受反向电压。因此在 0～α 区间，4个晶闸管都不导通。假如 4个晶闸管的漏电阻相等，则 Ut1.4= Ut2.3=1/2u2。 2） 在 u2正半波的（α ～π ）区间，在ω ｔ＝α 时刻，触发晶闸管 VT1、VT4使其导通。 3） 在 u2负半波的（π ～π ＋α ）区间，在π ～π ＋α 区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。 4） 在u2负半波的（π ＋α ～２π ）区间，在ω ｔ＝π ＋α 时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α →T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。 表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况 ω t 0～α α ～π π ～π ＋α π ＋α ～２π 晶闸管导通情况 VT1.4、VT2.3都截止 VT1.4导通、VT2.3截止 VT1.4、VT2.3都截止 VT1.4截止、VT2.3导通 ud 0 u2 0 -u2 id 0 u2/R 0 -u2/R i2 0 u2/R 0 +u2/R ut ut1.4=ut2.3= (½)u2 ut1.4=0、ut2.3=u2 ut1.4=ut2.3= (½)u2 ut1.4=u2、ut2.3=0 2 . 建 模 图1-3 单相桥式全控整流电路（电阻性负载） 3. 仿真结果分析 1) α =30º，R=1Ω ，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/600,phase delay（secs）2=1/600 +0.01; 图1-4α =30°单相双半波可控整流仿真结果（电阻性负载） 2) α =30º，R=1Ω ，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/300,phase delay（secs）2=1/300 +0.01; 图1-5α =60°单相双半波可控整流仿真结果（电阻性负载） 3) α =30º，R=1Ω ，period=0.02s，peakamplitude=10V，frequency=50HZ，phase d...
