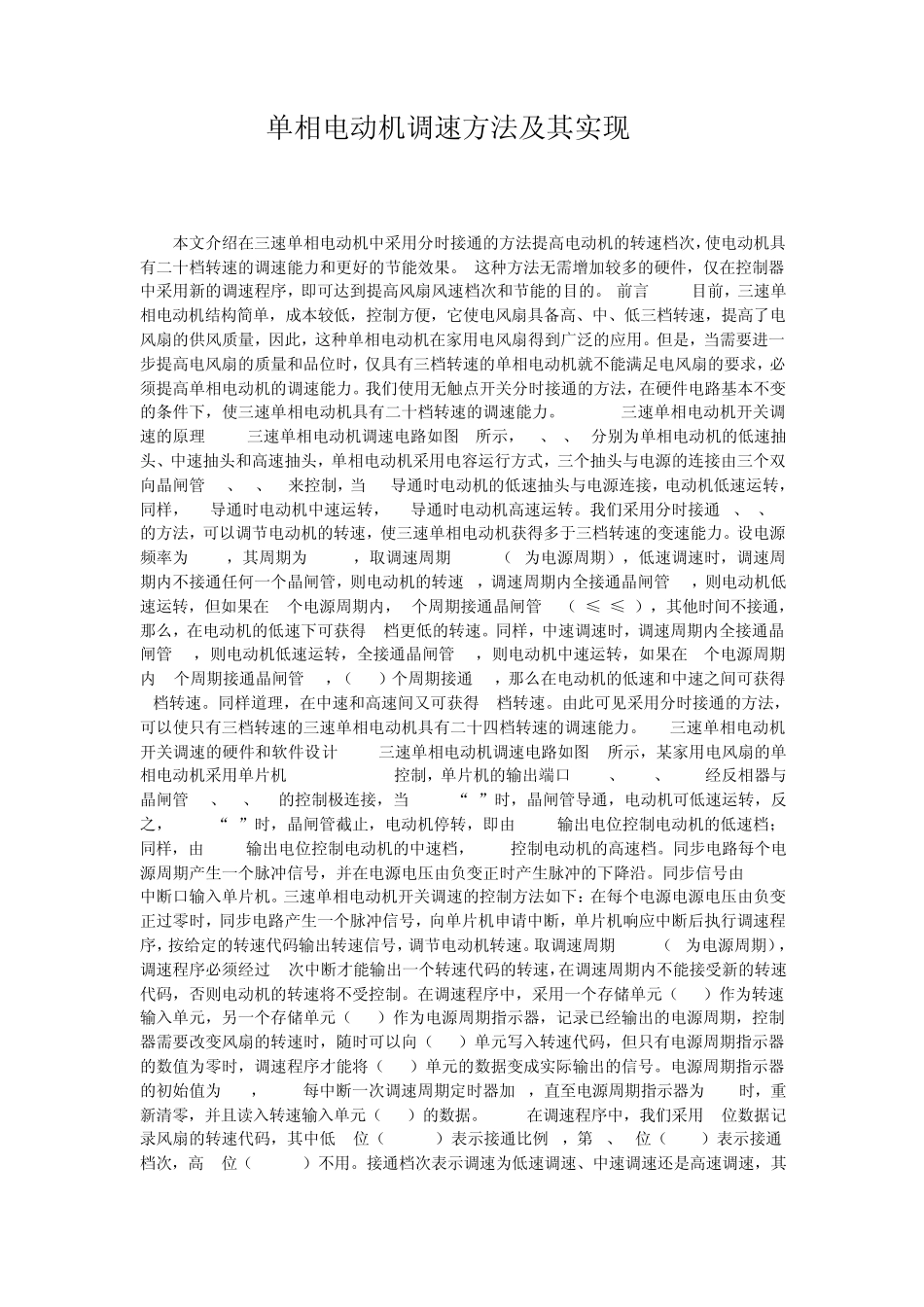

单相电动机调速方法及其实现 2009-04-20 19:15:58 本文介绍在三速单相电动机中采用分时接通的方法提高电动机的转速档次,使电动机具有二十档转速的调速能力和更好的节能效果。 这种方法无需增加较多的硬件,仅在控制器中采用新的调速程序,即可达到提高风扇风速档次和节能的目的。 前言 目前,三速单相电动机结构简单,成本较低,控制方便,它使电风扇具备高、中、低三档转速,提高了电风扇的供风质量,因此,这种单相电动机在家用电风扇得到广泛的应用。但是,当需要进一步提高电风扇的质量和品位时,仅具有三档转速的单相电动机就不能满足电风扇的要求,必须提高单相电动机的调速能力。我们使用无触点开关分时接通的方法,在硬件电路基本不变的条件下,使三速单相电动机具有二十档转速的调速能力。 1 三速单相电动机开关调速的原理 三速单相电动机调速电路如图 1所示, L、M、H分别为单相电动机的低速抽头、中速抽头和高速抽头,单相电动机采用电容运行方式,三个抽头与电源的连接由三个双向晶闸管TL、TM、TH来控制,当 TL导通时电动机的低速抽头与电源连接,电动机低速运转,同样,TM导通时电动机中速运转,TH导通时电动机高速运转。我们采用分时接通 L、M、H的方法,可以调节电动机的转速,使三速单相电动机获得多于三档转速的变速能力。设电源频率为 50HZ,其周期为 0.02S,取调速周期TS=8T(T为电源周期),低速调速时,调速周期内不接通任何一个晶闸管,则电动机的转速 0,调速周期内全接通晶闸管TL,则电动机低速运转,但如果在 8个电源周期内,N个周期接通晶闸管TL(0≤N≤8),其他时间不接通,那么,在电动机的低速下可获得 8档更低的转速。同样,中速调速时,调速周期内全接通晶闸管TL,则电动机低速运转,全接通晶闸管TM,则电动机中速运转,如果在 8个电源周期内N个周期接通晶闸管TM,(8-N)个周期接通 TL,那么在电动机的低速和中速之间可获得8档转速。同样道理,在中速和高速间又可获得 8档转速。由此可见采用分时接通的方法,可以使只有三档转速的三速单相电动机具有二十四档转速的调速能力。 2 三速单相电动机开关调速的硬件和软件设计 三速单相电动机调速电路如图 1所示,某家用电风扇的单相电动机采用单片机 ATMEL89C2051控制,单片机的输出端口P1.5、P1.6、P1.7经反相器与晶闸管TL、TM、TH的控制极连接,当 P1.5=“0”时,晶闸管导通,电动机可低速运转,反之,P1.5=“1”时,晶闸管截止,电动机...
