单相电动机的顺逆转控制原理与方法

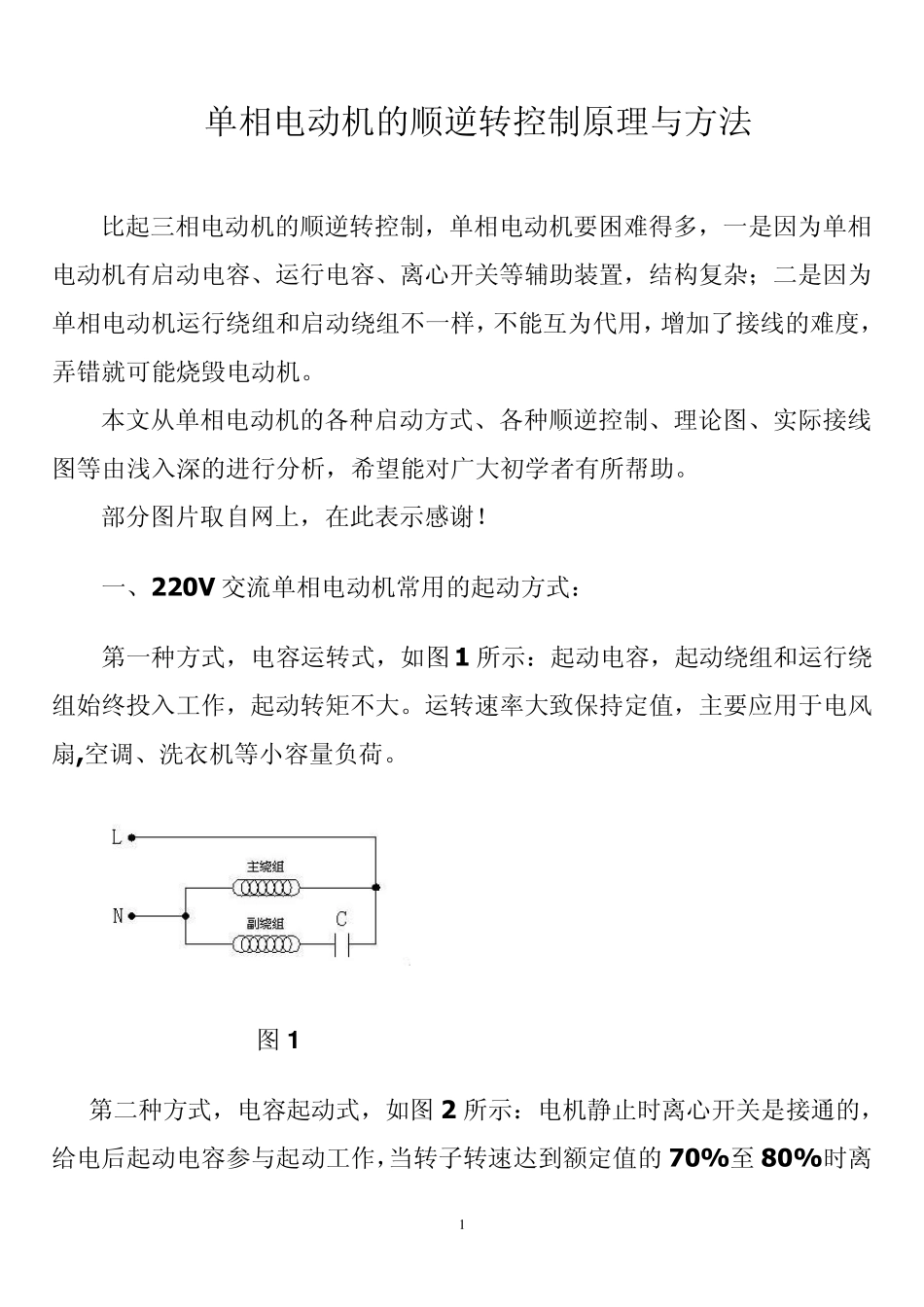

单相电动机的顺逆转控制原理与方法_第1页
1/8

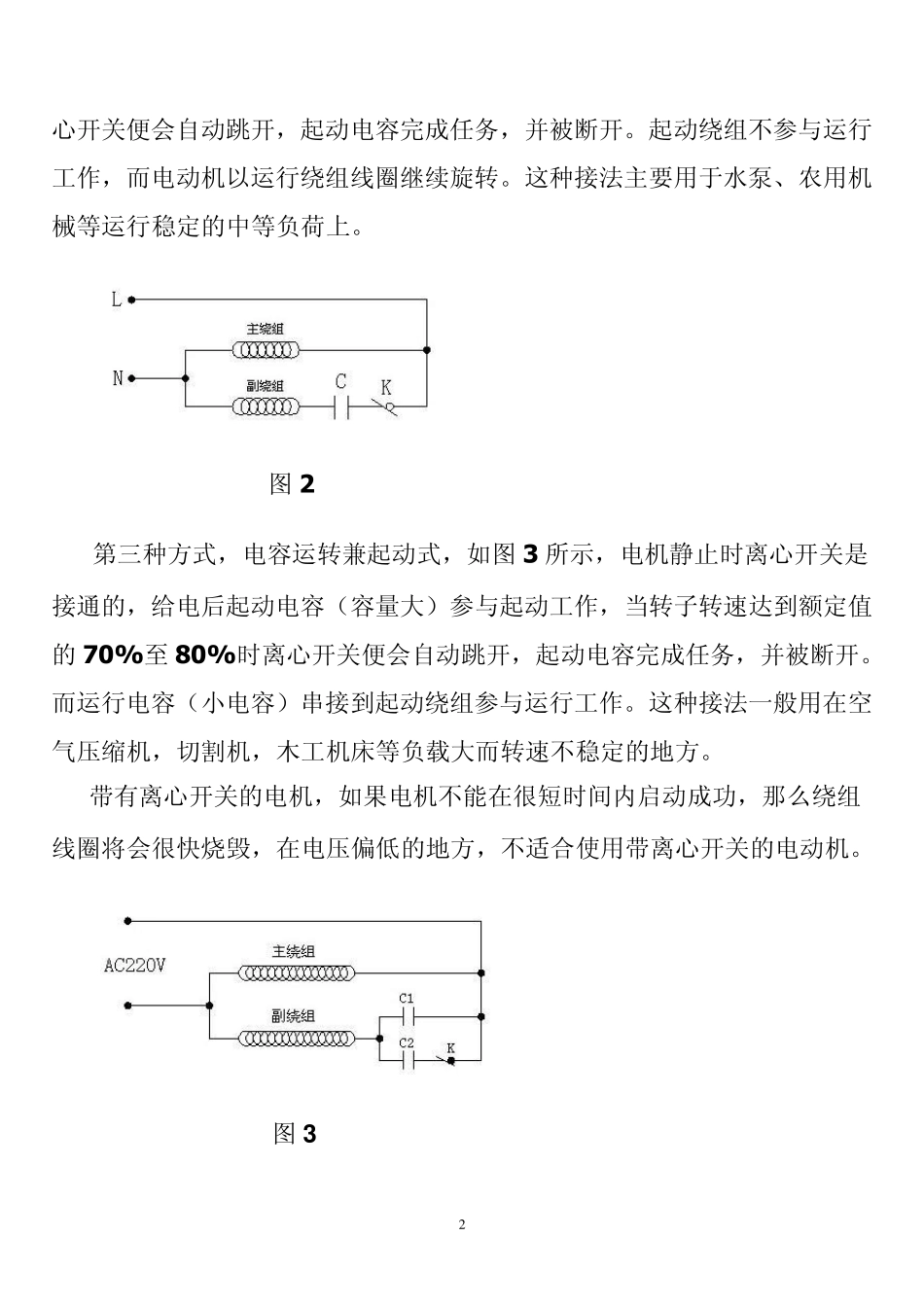

单相电动机的顺逆转控制原理与方法_第2页
2/8

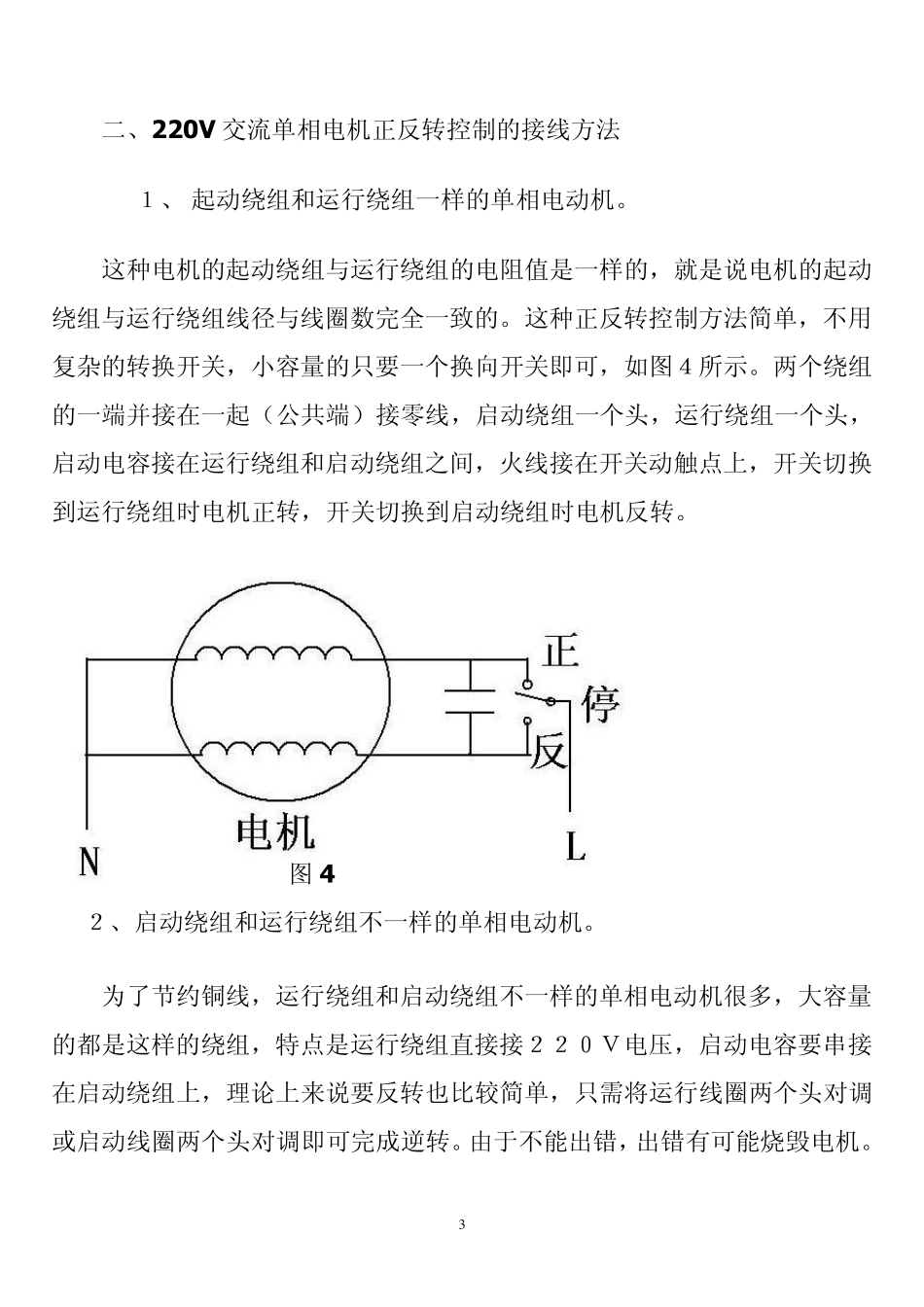

单相电动机的顺逆转控制原理与方法_第3页
3/8
1 单相电动机的顺逆转控制原理与方法 比起三相电动机的顺逆转控制,单相电动机要困难得多,一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置,结构复杂;二是因为单相电动机运行绕组和启动绕组不一样,不能互为代用,增加了接线的难度,弄错就可能烧毁电动机。 本文从单相电动机的各种启动方式、各种顺逆控制、理论图、实际接线图等由浅入深的进行分析,希望能对广大初学者有所帮助。 部分图片取自网上,在此表示感谢! 一、220V 交流单相电动机常用的起动方式: 第一种方式,电容运转式,如图 1 所示:起动电容,起动绕组和运行绕组始终投入工作,起动转矩不大。运转速率大致保持定值,主要应用于电风扇,空调、洗衣机等小容量负荷。 图 1 第二种方式,电容起动式,如图 2 所示:电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至 80%时离 2 心开关便会自动跳开,起动电容完成任务,并被断开。起动绕组不参与运行工作,而电动机以运行绕组线圈继续旋转。这种接法主要用于水泵、农用机械等运行稳定的中等负荷上。 图 2 第三种方式,电容运转兼起动式,如图 3 所示,电机静止时离心开关是接通的,给电后起动电容(容量大)参与起动工作,当转子转速达到额定值的 70%至 80%时离心开关便会自动跳开,起动电容完成任务,并被断开。而运行电容(小电容)串接到起动绕组参与运行工作。这种接法一般用在空气压缩机,切割机,木工机床等负载大而转速不稳定的地方。 带有离心开关的电机,如果电机不能在很短时间内启动成功,那么绕组线圈将会很快烧毁,在电压偏低的地方,不适合使用带离心开关的电动机。 图 3 3 二、220V 交流单相电机正反转控制的接线方法 1、 起动绕组和运行绕组一样的单相电动机。 这种电机的起动绕组与运行绕组的电阻值是一样的,就是说电机的起动绕组与运行绕组线径与线圈数完全一致的。这种正反转控制方法简单,不用复杂的转换开关,小容量的只要一个换向开关即可,如图4所示。两个绕组的一端并接在一起(公共端)接零线,启动绕组一个头,运行绕组一个头,启动电容接在运行绕组和启动绕组之间,火线接在开关动触点上,开关切换到运行绕组时电机正转,开关切换到启动绕组时电机反转。 图 4 2、启动绕组和运行绕组不一样的单相电动机。 为了节约铜线,运行绕组和启动绕组不一样的单相电动机很多,大容量的都是这样的绕组,特点是运行绕组直接...
