单相继电保护测试仪说明书

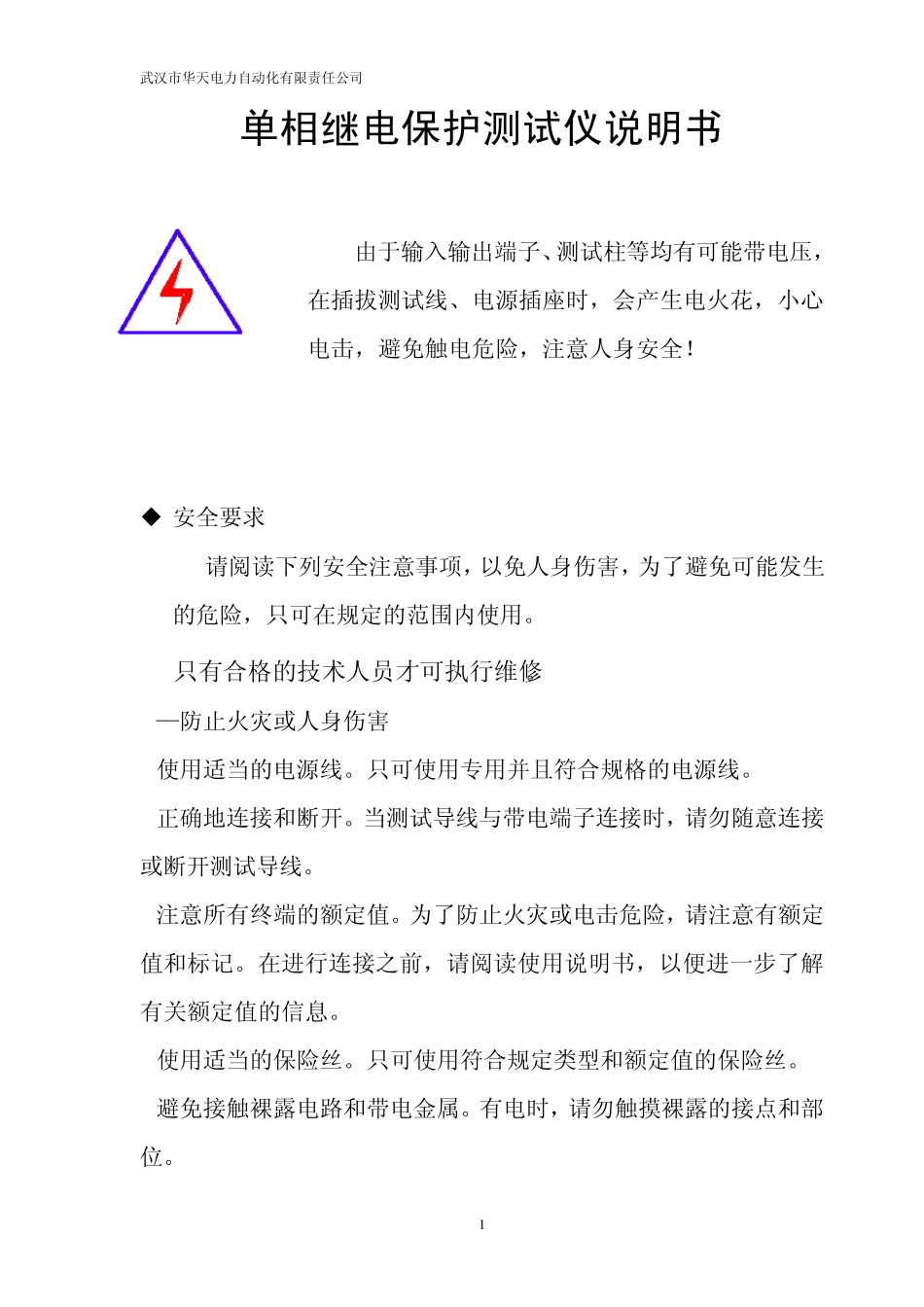

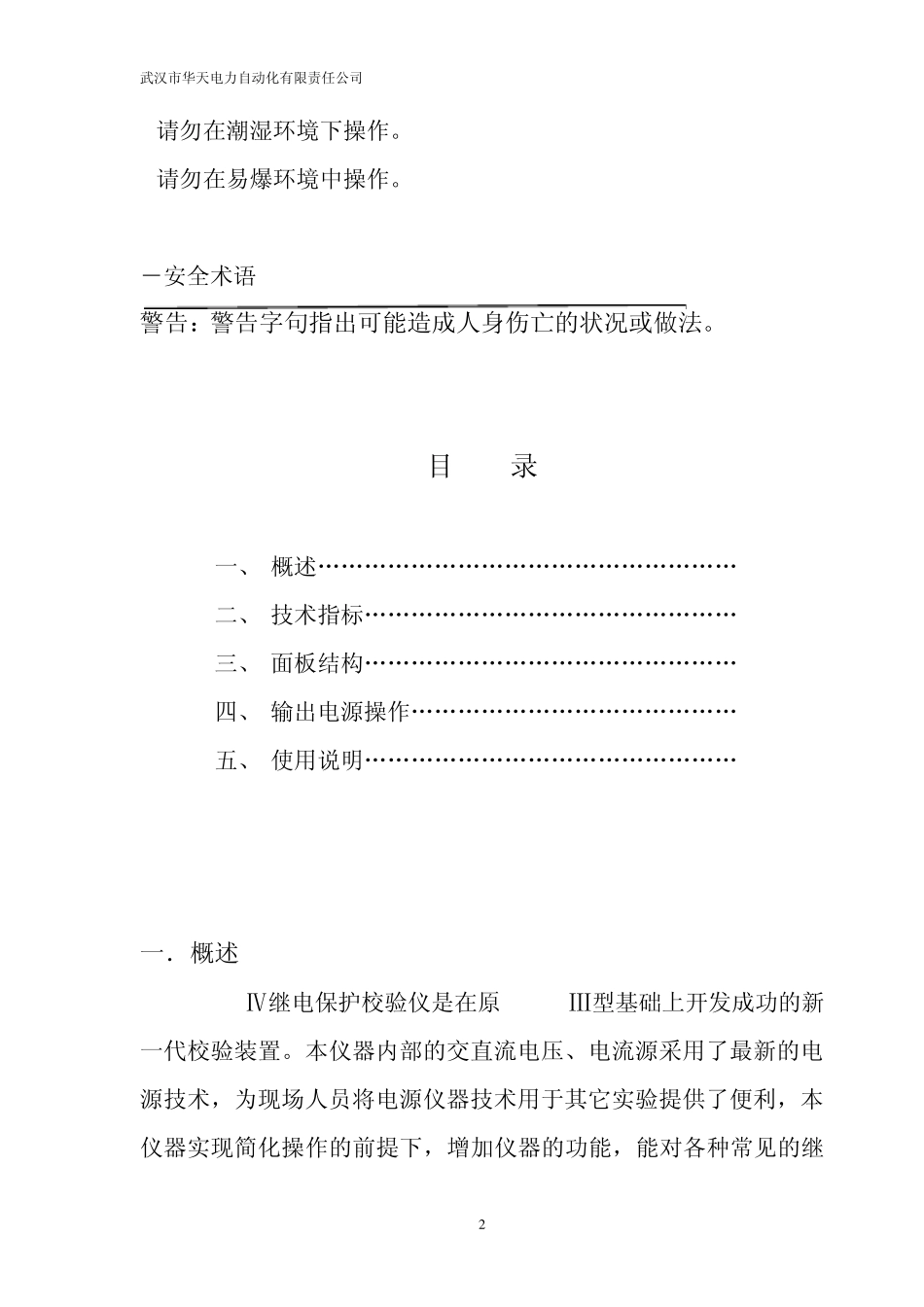

武汉市华天电力自动化有限责任公司 1 单相继电保护测试仪说明书 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！  安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。 武汉市华天电力自动化有限责任公司 2 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 目 录 一、 概述„„„„„„„„„„„„„„„„„„5 二、 技术指标„„„„„„„„„„„„„„„„5 三、 面板结构„„„„„„„„„„„„„„„„7 四、 输出电源操作„„„„„„„„„„„„„„8 五、 使用说明„„„„„„„„„„„„„„„„9 一．概述 HTJB-Ⅳ继电保护校验仪是在原HTJB-Ⅲ型基础上开发成功的新一代校验装置。本仪器内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它实验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继武汉市华天电力自动化有限责任公司 3 电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然。 二．技术指标 1．输出特性 可调输出源项目 测量范围 测量准确度 输出功率 交流电流 0～100A ±0.5% 1000W 交流电流 0～20A ±0.5% 700W 交流电流 0～5A ±0.5% 40W 直流电流 0～20A ±0.5% 500W 交流电压 0～250V ±0.5% 1000W 直流电压 0～250V ±0.5% 1000W 定值输出直流电压：24V/1A、48V/1A、110V/1A、220V/1A 毫秒表时间：0～9.99999s（可根据用户要求改 99.9999s） 分辩率：0.1ms 2．仪器使用电源：AC220V±5%，50Hz±5% 3．功能： 本仪器可对下述各种继电器或成组保护进行校验。 （1）量度继电器：包括电流、电压型继电器...
