单管共射放大电路实验报告

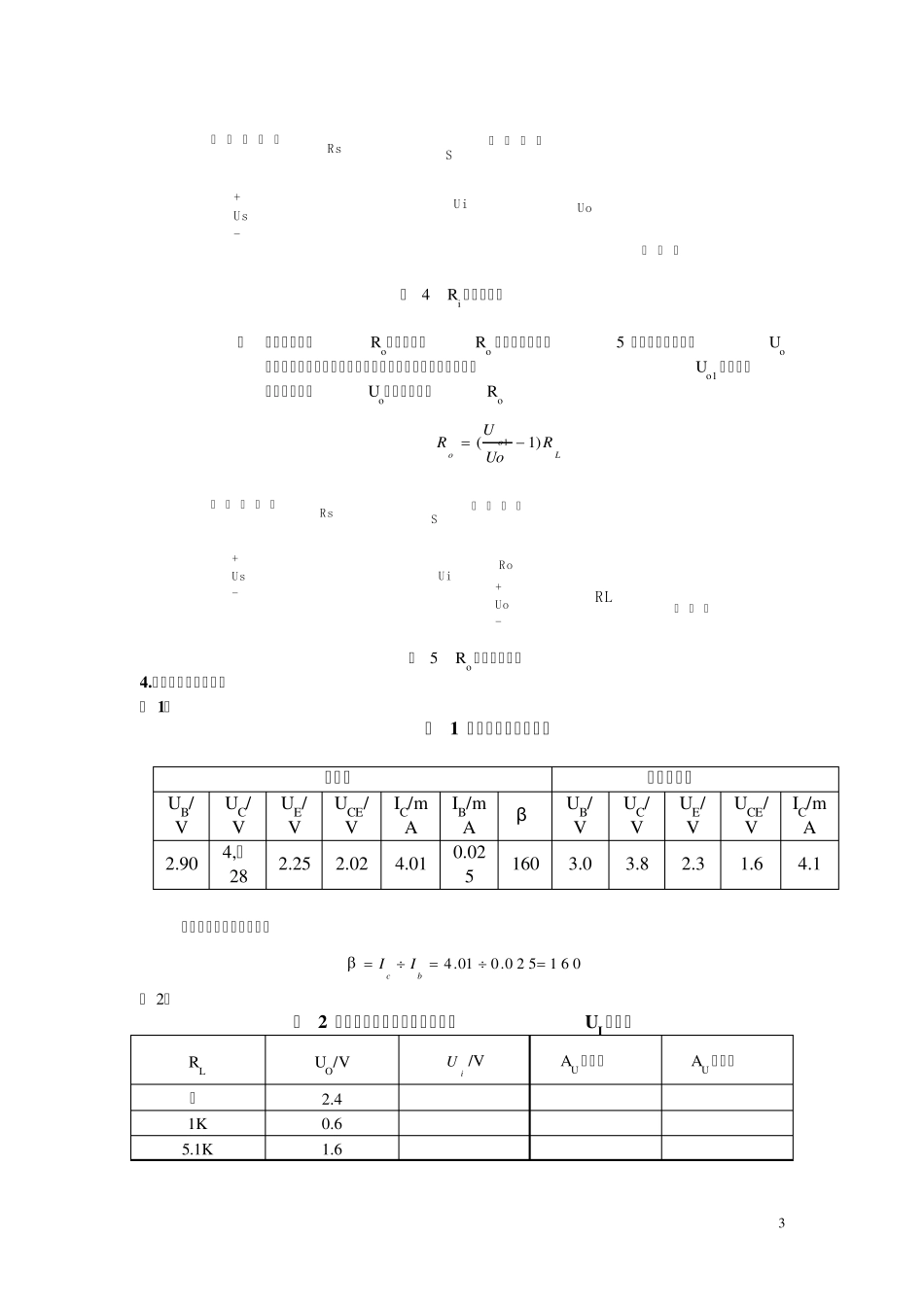

1 华 南 师 范 大 学 实 验 报 告 学生姓名尹霞辉 学号20103202007专业光信年级、班级2010光信课程名称模拟电子实验实验项目单管共射放大电路实验类型 验证设计综合实验时间 2012年3 月28日实验指导老师刘宏展实验评分1 . 实验目的 （ 1） 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。 （ 2） 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。 （ 3） 掌握放大电路的输入和输出电阻的测量方法。 2 . 实验电路及仪器设备 （ 1） 实验电路——共射极放大电路如图1 所示。 （ 2） 实验仪器设备 ① 示波器 ② 低频模拟电路实验箱 ③ 低频信号发生器 ④ 数字式万用表 3 . 实验内容及步骤 (1) 按图1 连接共射极放大电路。 (2) 测量静态工作点。 ① 仔细检查已连接好的电路,确认无误后接通直流电源。 ② 调节RP1 使 RP1＋ RB11＝ 30k ③ 按表1 测量各静态电压值，并将结果记入表1 中。 (3) 测量电压放大倍数 ① 将低频信号发生器和万用表接入放大器的输入端Ui， 放大电路输出端接入示波器，如图2 所示，信号发生器和示波器接入直流电源，调整信号发生器的频率为1KHZ，输入信号峰－峰值为20mv 左右的正弦波，从示波器上观察放大电路的输出电压UO 的波形，测出UO 的值，求出放大电路电压放大倍数AU。 RP1100KRB114.7KC14.7μ FRs4.7KRB1210KRC12KRE510ΩRE151ΩBG1C247C347μ Fμ FDUiIUsUo＋ 12V图 1 共 射 极 放 大 电 路 2 低 频 信 号发 生 器放 大 电 路示 波 器示 波 器RLUiUo 图 2 实验电路与所用仪器连接图 ② 保持输入信号大小不变，改变RL， 观察负载电阻的改变对电压放大倍数的影响，并将测量结果记入表2 中。 （ 4）观察工作点变化对输出波形的影响 ① 实验电路为共射极放大电路 ② 调整信号发生器的输出电压幅值（增大放大器的输入信号Ui），观察放大电路的输出信号的波形，使放大电路处于最大不失真状态时（同时调节RP1 与输入信号使输出信号达到最大又不失真），记录此时的RP1＋ RB11值，测量此时的静态工作点，保持输入信号不变。改变RP1 使 RP1＋ RB11分别为25KΩ 和 100KΩ ，将...
