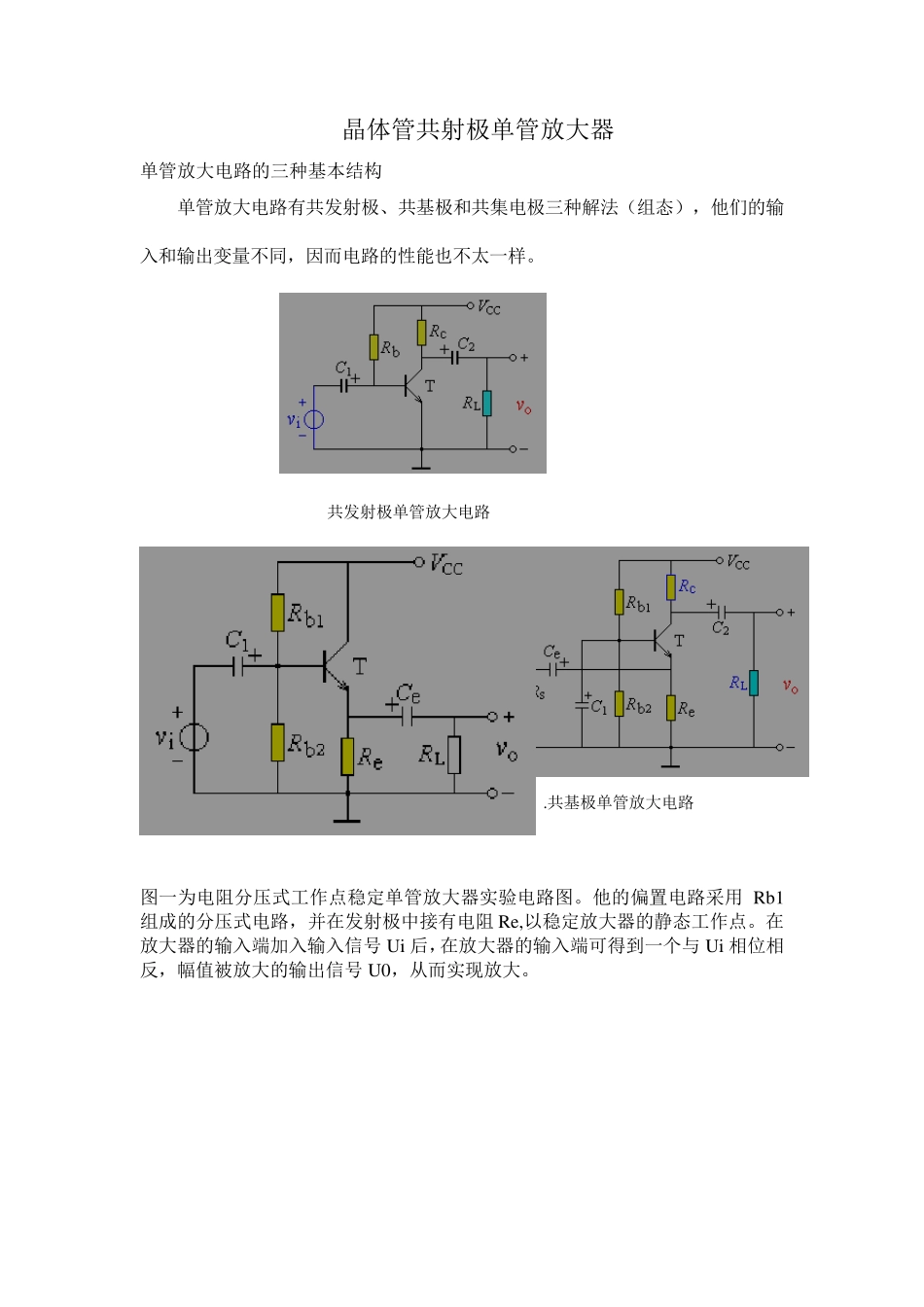

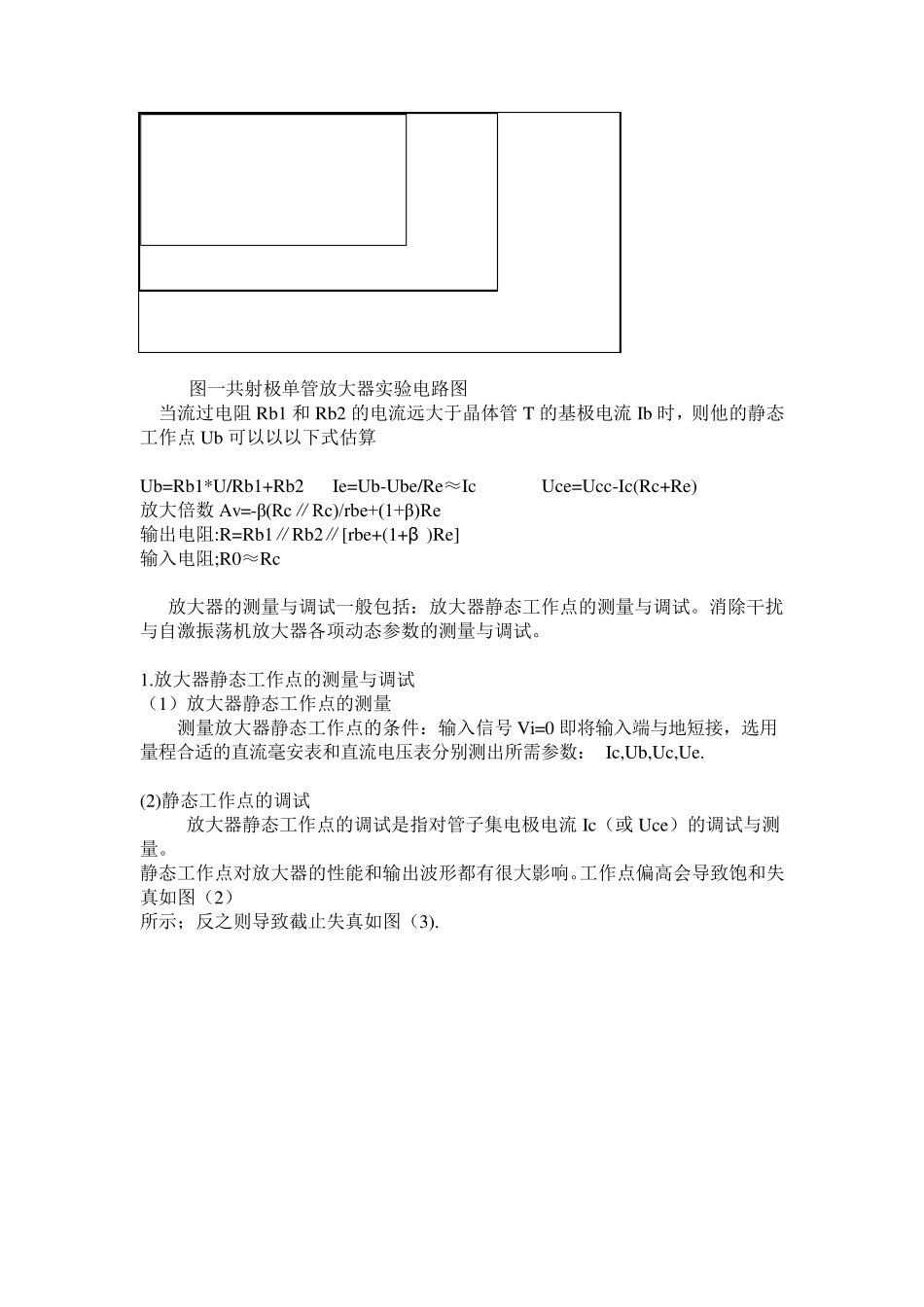

晶体管共射极单管放大器 单管放大电路的三种基本结构 单管放大电路有共发射极、共基极和共集电极三种解法（组态），他们的输入和输出变量不同，因而电路的性能也不太一样。 共发射极单管放大电路 .共集电极单管放大电路 .共基极单管放大电路 图一为电阻分压式工作点稳定单管放大器实验电路图。他的偏置电路采用 Rb1组成的分压式电路，并在发射极中接有电阻 Re,以稳定放大器的静态工作点。在放大器的输入端加入输入信号 Ui后，在放大器的输入端可得到一个与 Ui相位相反，幅值被放大的输出信号 U0，从而实现放大。 图一共射极单管放大器实验电路图 当流过电阻Rb1 和Rb2 的电流远大于晶体管T 的基极电流Ib 时，则他的静态工作点Ub 可以以以下式估算 Ub=Rb1*U/Rb1+Rb2 Ie=Ub-Ube/Re≈Ic Uce=Ucc-Ic(Rc+Re) 放大倍数Av=-β (Rc∥Rc)/rbe+(1+β )Re 输出电阻:R=Rb1∥Rb2∥[rbe+(1+β )Re] 输入电阻;R0≈Rc 放大器的测量与调试一般包括：放大器静态工作点的测量与调试。消除干扰与自激振荡机放大器各项动态参数的测量与调试。 1.放大器静态工作点的测量与调试 （1）放大器静态工作点的测量 测量放大器静态工作点的条件：输入信号 Vi=0 即将输入端与地短接，选用量程合适的直流毫安表和直流电压表分别测出所需参数： Ic,Ub,Uc,Ue. (2)静态工作点的调试 放大器静态工作点的调试是指对管子集电极电流Ic（或 Uce）的调试与测量。 静态工作点对放大器的性能和输出波形都有很大影响。工作点偏高会导致饱和失真如图（2） 所示；反之则导致截止失真如图（3). 图二 图三 改变电路参数Ucc,Rc,Rb(Rb1,Rb2)都会引起静态工作点的改变如图四所示： 图四 2.放大器的动态指标测试 放大器的动态指标包括：电压放大倍数，输入电阻，输出电阻，最大不失真输出电压（动态范围）和通频带等。 （1）电压放大倍数Av 的测量 调整放大器到合适的静态工作点，再加入输入电压Ui ，在输出电压不是真的情况下，用交流豪伏表测出Ui 和Uo 的有效值，则 Av=Uo/Ui。 （2）输入电阻的测量 测量放大器的输入电阻，如下图五在输入端与信号源之间串入一已知电阻R，再放大器正常工作的情况下，用交流毫伏表测出Us 和Ui，则根据输入电阻的定义可得：Ri=Ui/Ii=Ui×Rs/Ur=Ui×Rs/﹙s-Ui﹚ 图五输入，输出电阻测量电路 （3）输出电阻测量 放大器工作正常条件下，测出输出端不接负载Rl 的输出电压Uo 和接入负载时的电压Ul，则：Ul=[Rl/(R...
