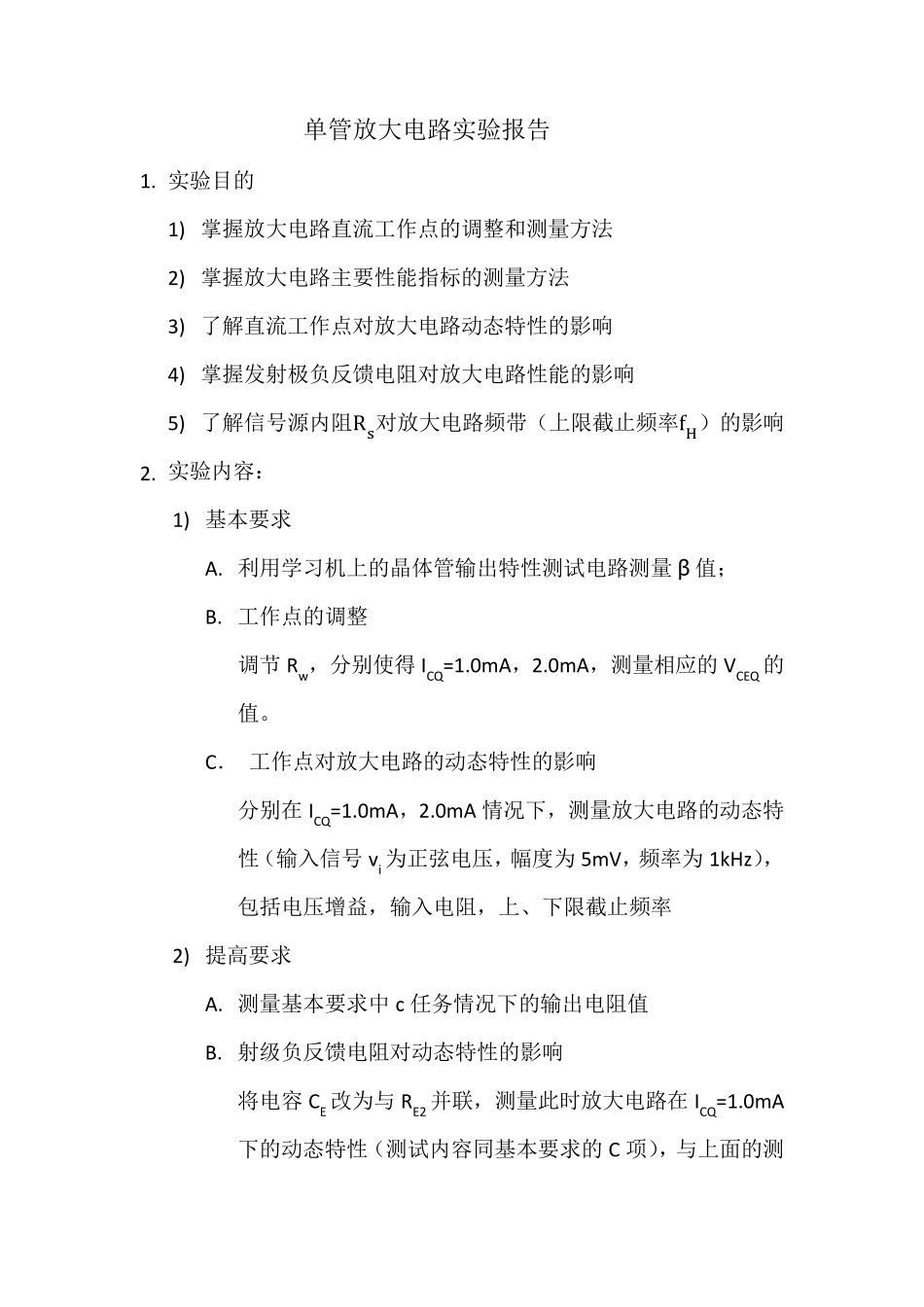

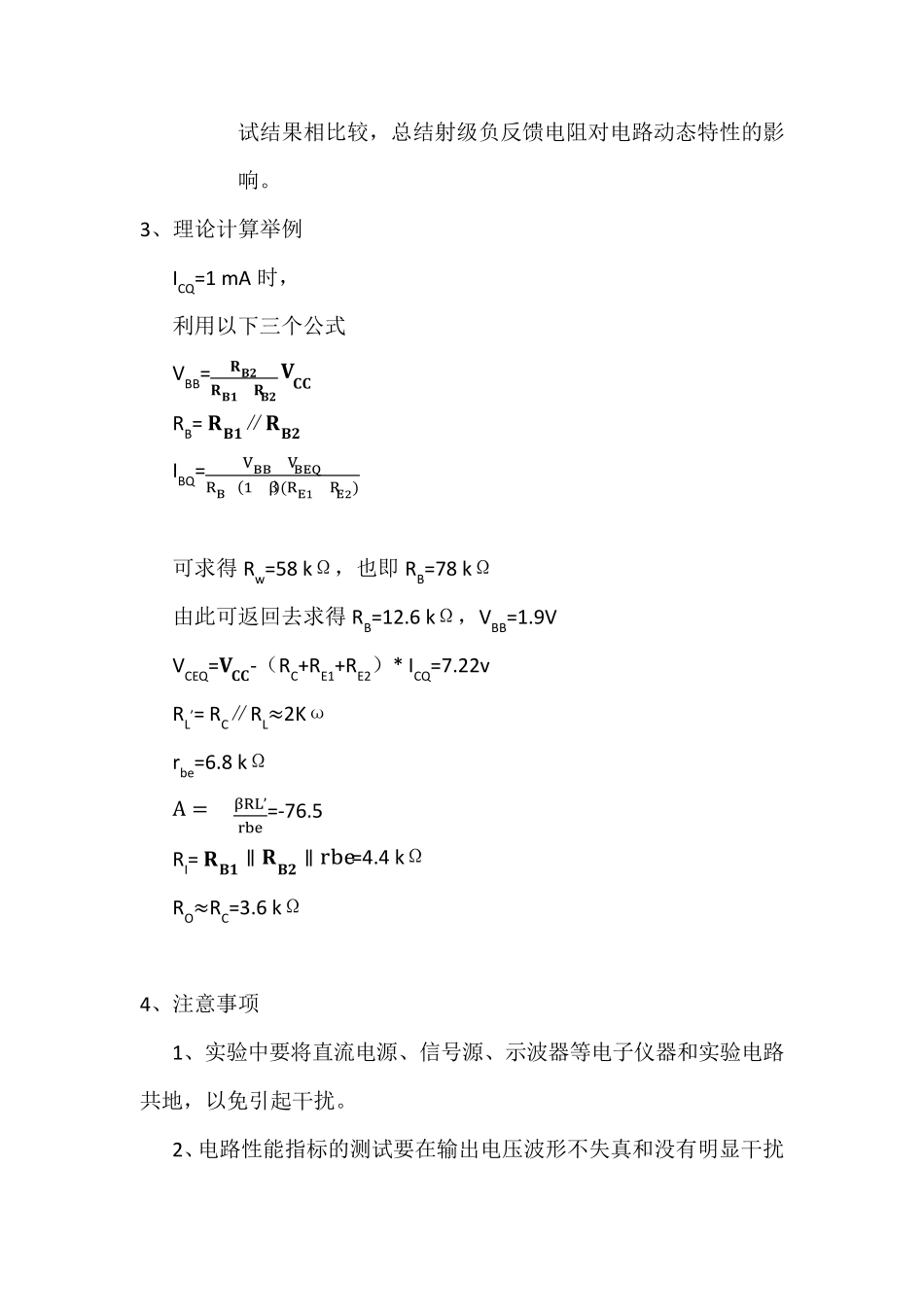

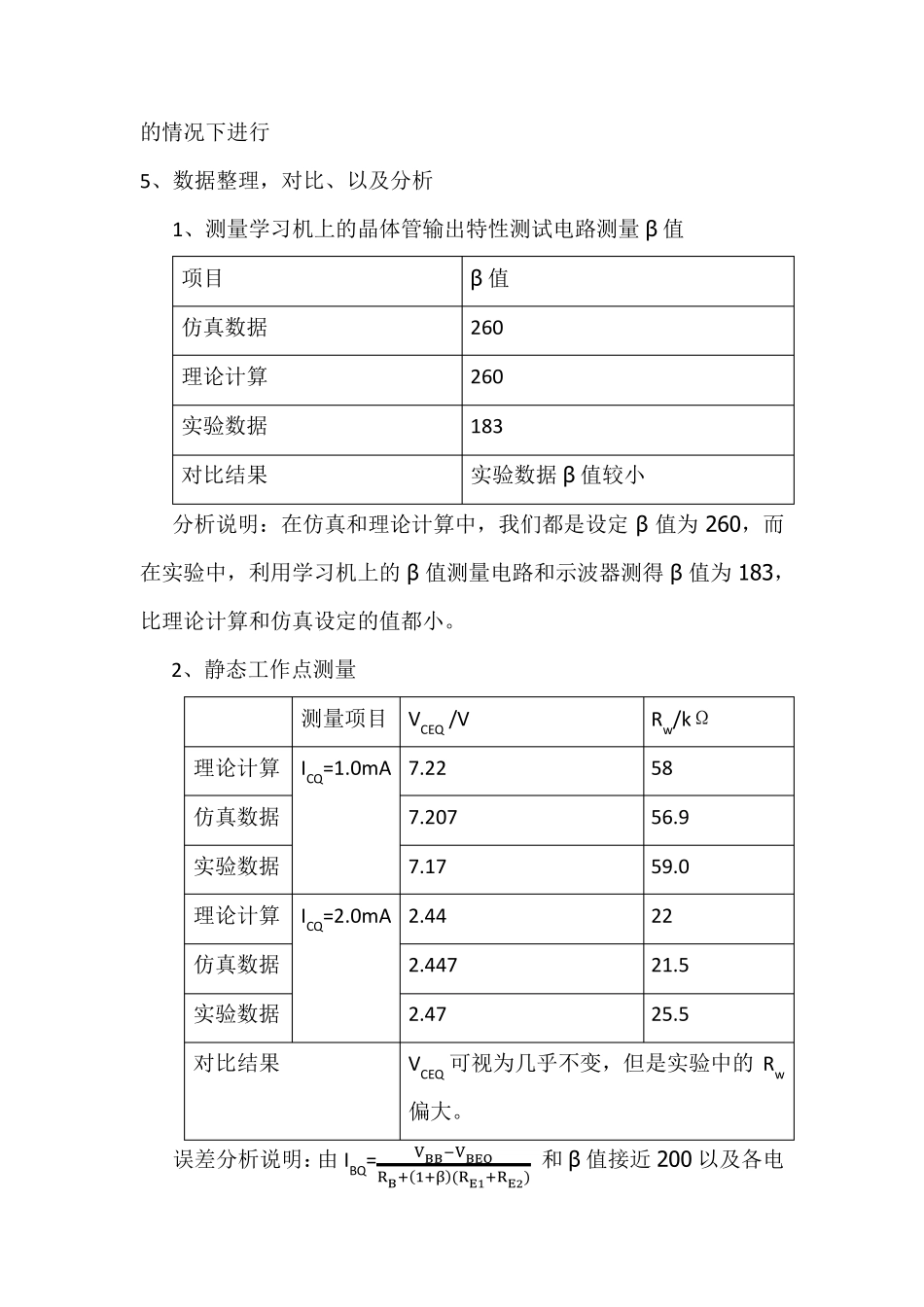

单管放大电路实验报告 1. 实验目的 1) 掌握放大电路直流工作点的调整和测量方法 2) 掌握放大电路主要性能指标的测量方法 3) 了解直流工作点对放大电路动态特性的影响 4) 掌握发射极负反馈电阻对放大电路性能的影响 5) 了解信号源内阻Rs 对放大电路频带（上限截止频率fH）的影响 2. 实验内容： 1) 基本要求 A. 利用学习机上的晶体管输出特性测试电路测量β 值； B. 工作点的调整 调节Rw，分别使得ICQ=1.0mA，2.0mA，测量相应的VCEQ 的值。 C． 工作点对放大电路的动态特性的影响 分别在ICQ=1.0mA，2.0mA 情况下，测量放大电路的动态特性（输入信号vi 为正弦电压，幅度为5mV，频率为1kHz），包括电压增益，输入电阻，上、下限截止频率 2) 提高要求 A. 测量基本要求中 c 任务情况下的输出电阻值 B. 射级负反馈电阻对动态特性的影响 将电容CE 改为与 RE2 并联，测量此时放大电路在ICQ=1.0mA下的动态特性（测试内容同基本要求的C 项），与上面的测试结果相比较，总结射级负反馈电阻对电路动态特性的影响。 3、理论计算举例 ICQ=1 mA 时， 利用以下三个公式 VBB=ᵁᵀᵽᵁᵀᵼ+ᵁᵀᵽᵁᵀᵀ RB= ᵁᵀᵼ∥ᵁᵀᵽ IBQ=VBB−VBEQRB+(1+β)(RE1+RE2) 可求得Rw=58 kΩ，也即 RB=78 kΩ 由此可返回去求得RB=12.6 kΩ，VBB=1.9V VCEQ=ᵁᵀᵀ-（RC+RE1+RE2）* ICQ=7.22v RL’= RC∥RL≈2Kω rbe=6.8 kΩ A = −βRL’rbe =-76.5 RI= ᵁᵀᵼ ∥ ᵁᵀᵽ ∥ rbe=4.4 kΩ RO≈RC=3.6 kΩ 4、注意事项 1、实验中要将直流电源、信号源、示波器等电子仪器和实验电路共地，以免引起干扰。 2、电路性能指标的测试要在输出电压波形不失真和没有明显干扰的情况下进行 5、数据整理，对比、以及分析 1、测量学习机上的晶体管输出特性测试电路测量β 值 项目 β 值 仿真数据 260 理论计算 260 实验数据 183 对比结果 实验数据β 值较小 分析说明：在仿真和理论计算中，我们都是设定β 值为260，而在实验中，利用学习机上的β 值测量电路和示波器测得β 值为183，比理论计算和仿真设定的值都小。 2、静态工作点测量 测量项目 VCEQ /V Rw/kΩ 理论计算 ICQ=1.0mA 7.22 58 仿真数据 7.207 56.9 实验数据 7.17 59.0 理论计算 ICQ=2.0mA 2.44 22 仿真数据 2.447 21.5 实验数据 2.47 25.5 对比结果 VCEQ 可视为几乎不变，但是实验中的Rw偏大。 误差...
