单轨吊轨道选型安装规范标准

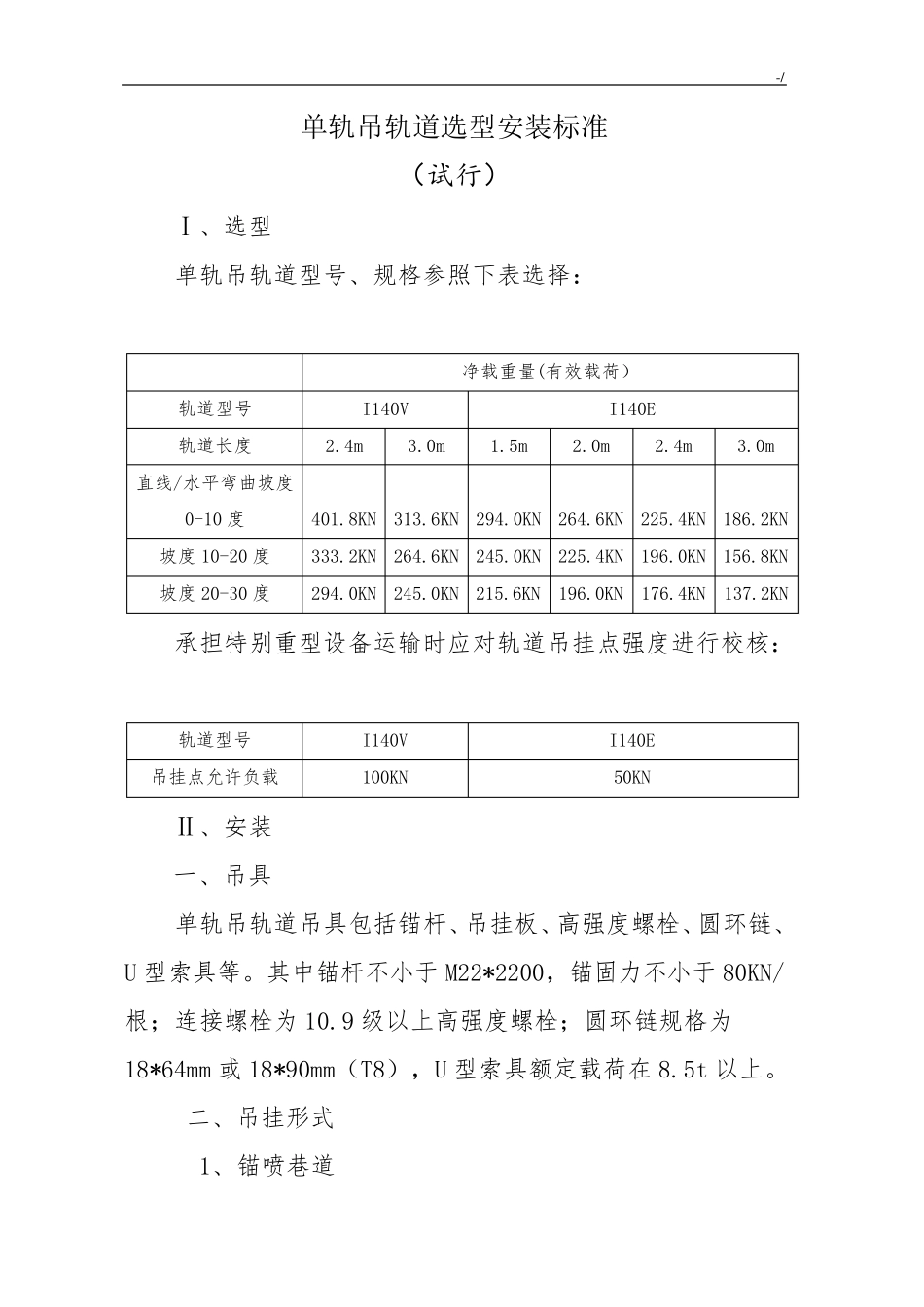

-/ 单轨吊轨道选型安装标准 （试行） Ⅰ、选型 单轨吊轨道型号、规格参照下表选择： 承担特别重型设备运输时应对轨道吊挂点强度进行校核： Ⅱ、安装 一、吊具 单轨吊轨道吊具包括锚杆、吊挂板、高强度螺栓、圆环链、U 型索具等。其中锚杆不小于 M22*2200，锚固力不小于 80KN/根；连接螺栓为 10.9 级以上高强度螺栓；圆环链规格为18*64mm 或 18*90mm（T8），U 型索具额定载荷在 8.5t 以上。 二、吊挂形式 1、锚喷巷道 净载重量(有效载荷） 轨道型号 I140V I140E 轨道长度 2.4m 3.0m 1.5m 2.0m 2.4m 3.0m 直线/水平弯曲坡度0-10 度 401.8KN 313.6KN 294.0KN 264.6KN 225.4KN 186.2KN 坡度 10-20 度 333.2KN 264.6KN 245.0KN 225.4KN 196.0KN 156.8KN 坡度 20-30 度 294.0KN 245.0KN 215.6KN 196.0KN 176.4KN 137.2KN 轨道型号 I140V I140E 吊挂点允许负载 100KN 50KN -/ 锚喷巷道采用锚杆+吊挂板+圆环链、锚杆+圆环链两种生根形式。 （1）单链吊挂方式 如图1 所示。此吊挂方式适应于10°以下的一般运输巷（采掘工作面机风巷）使用。 图1 单链单吊挂板吊挂方式 1.锚杆 2.专用吊挂板 3.高强螺栓M20×100 4.专用垫块 5. Φ18×64mm 6.U 型吊环 7.高强螺栓M20×120 8.I140E 轨道 （2）双链吊挂方式 ①双锚杆双链无吊挂板吊挂方式 如图2 所示，此吊挂方式适应于10°以上的一般运输巷（采掘工作面机风巷）使用。 -/ 图2 双锚杆双链无吊挂板吊挂方式 ②四锚杆双链双吊挂板轻轨吊挂方式 如图3 所示，此吊挂方式是适应于10°以下的主要运输巷使用。 图3 四锚杆双链双吊挂板吊挂方式 ③四锚杆双链双吊挂板重轨吊挂方式 如图4 所示，四锚杆双链双吊挂板重轨吊挂形式一般选用两根Φ18×90mm 吊挂链，每根吊挂链采用一个吊挂板加两根1.锚杆 2.双螺帽 3. Φ18×64mm 链环 4.U 型吊环 5.高强螺栓 M20×120 6.I140E 轨道 -/ 锚杆固定，即每个吊挂点采用4 根锚杆吊挂。 图4 四锚杆双链双吊挂板重轨吊挂方式 1.锚杆 2.专用吊挂板 3.专用垫块 4.双螺母 5.高强螺栓M20×100 6.Φ18×90mm 链环 7.吊具 8.I140V 轨道 （3）三链吊挂方式 如图5 所示，此吊挂方式是适应于10°以上的主要运输巷使用。 图5 四锚杆三链单吊挂板吊挂方式 2、架棚巷道 架棚巷道采用卡具+圆环链、圆环链捆绑在 U 型钢上生根形式。 -/ （1）单链吊挂方式 如...
