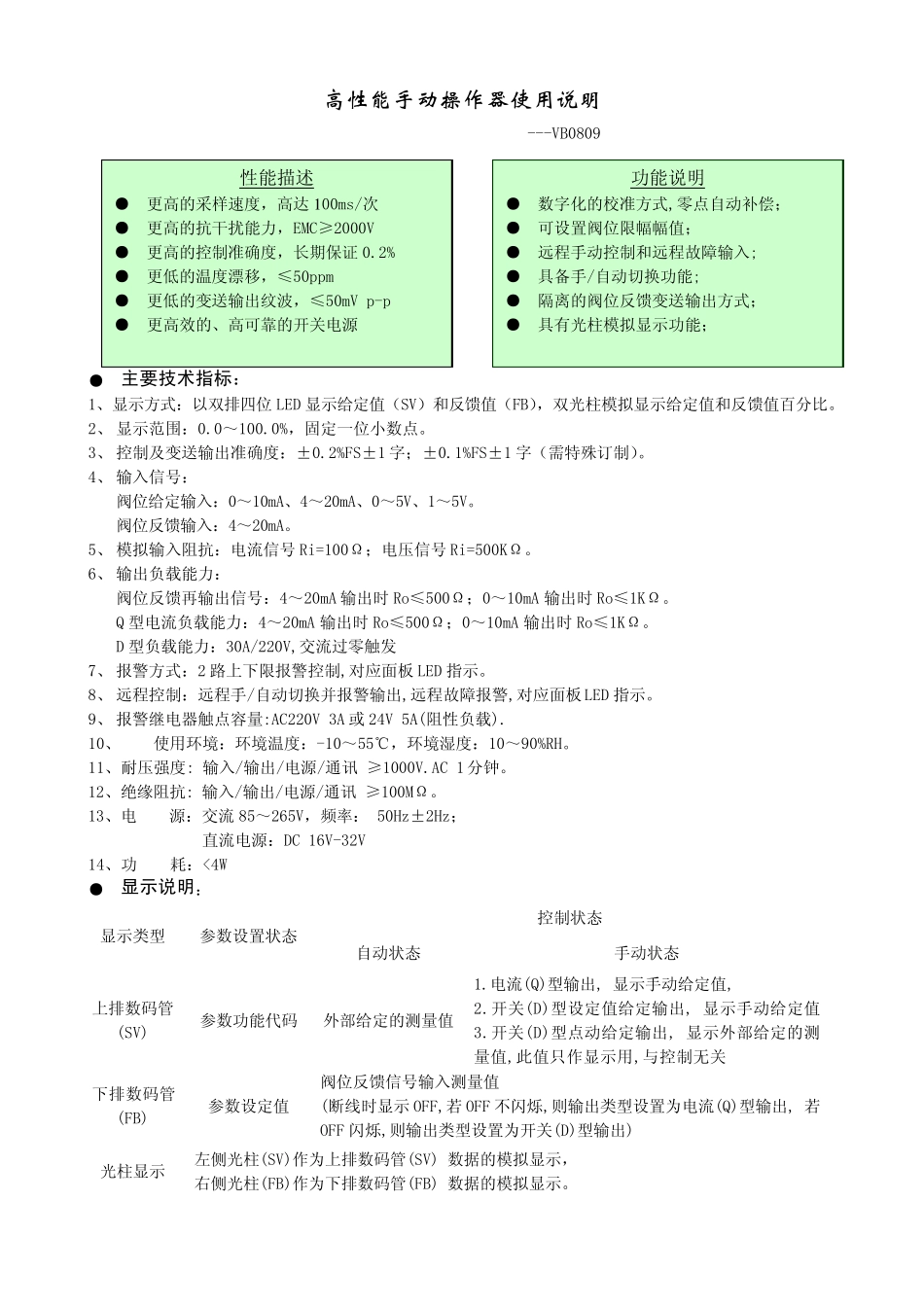

高 性 能 手 动 操 作 器 使 用 说 明 ---VB0809 ● 主要技术指标： 1、显示方式：以双排四位LED 显示给定值（SV）和反馈值（FB），双光柱模拟显示给定值和反馈值百分比。 2、 显示范围：0.0～100.0%，固定一位小数点。 3、 控制及变送输出准确度：±0.2%FS±1 字；±0.1%FS±1 字（需特殊订制）。 4、 输入信号： 阀位给定输入：0～10mA、4～20mA、0～5V、1～5V。 阀位反馈输入：4～20mA。 5、 模拟输入阻抗：电流信号 Ri=100Ω；电压信号 Ri=500KΩ。 6、 输出负载能力： 阀位反馈再输出信号：4～20mA 输出时 Ro≤500Ω；0～10mA 输出时 Ro≤1KΩ。 Q 型电流负载能力：4～20mA 输出时 Ro≤500Ω；0～10mA 输出时 Ro≤1KΩ。 D 型负载能力：30A/220V,交流过零触发 7、 报警方式：2 路上下限报警控制,对应面板 LED 指示。 8、 远程控制：远程手/自动切换并报警输出,远程故障报警,对应面板 LED 指示。 9、 报警继电器触点容量:AC220V 3A 或 24V 5A(阻性负载). 10、 使用环境：环境温度：-10～55℃，环境湿度：10～90%RH。 11、耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1 分钟。 12、绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。 13、电 源：交流 85～265V，频率： 50Hz±2Hz； 直流电源：DC 16V-32V 14、功 耗：<4W ● 显示说明： 控制状态 显示类型 参数设置状态 自动状态 手动状态 上排数码管 (SV) 参数功能代码 外部给定的测量值1.电流(Q)型输出, 显示手动给定值, 2.开关(D)型设定值给定输出, 显示手动给定值3.开关(D)型点动给定输出, 显示外部给定的测量值,此值只作显示用,与控制无关 下排数码管 (FB) 参数设定值 阀位反馈信号输入测量值 (断线时显示OFF,若OFF 不闪烁,则输出类型设置为电流(Q)型输出, 若OFF 闪烁,则输出类型设置为开关(D)型输出) 光柱显示 左侧光柱(SV)作为上排数码管(SV) 数据的模拟显示， 右侧光柱(FB)作为下排数码管(FB) 数据的模拟显示。 功能说明 ● 数字化的校 准方式,零点自动补 偿 ； ● 可 设置阀位限幅 幅 值； ● 远程手动控制和远程故障输入; ● 具 备 手/自动切换功能; ● 隔 离 的阀位反馈变送输出方式； ● 具 有 光柱模拟显示功能； 性能描 述 ● 更 高 的采 样 速 度，高 达 1 00ms/次 ● 更 高 的抗干 扰 能力，EMC≥2000V ● 更 高 的控制准确...
