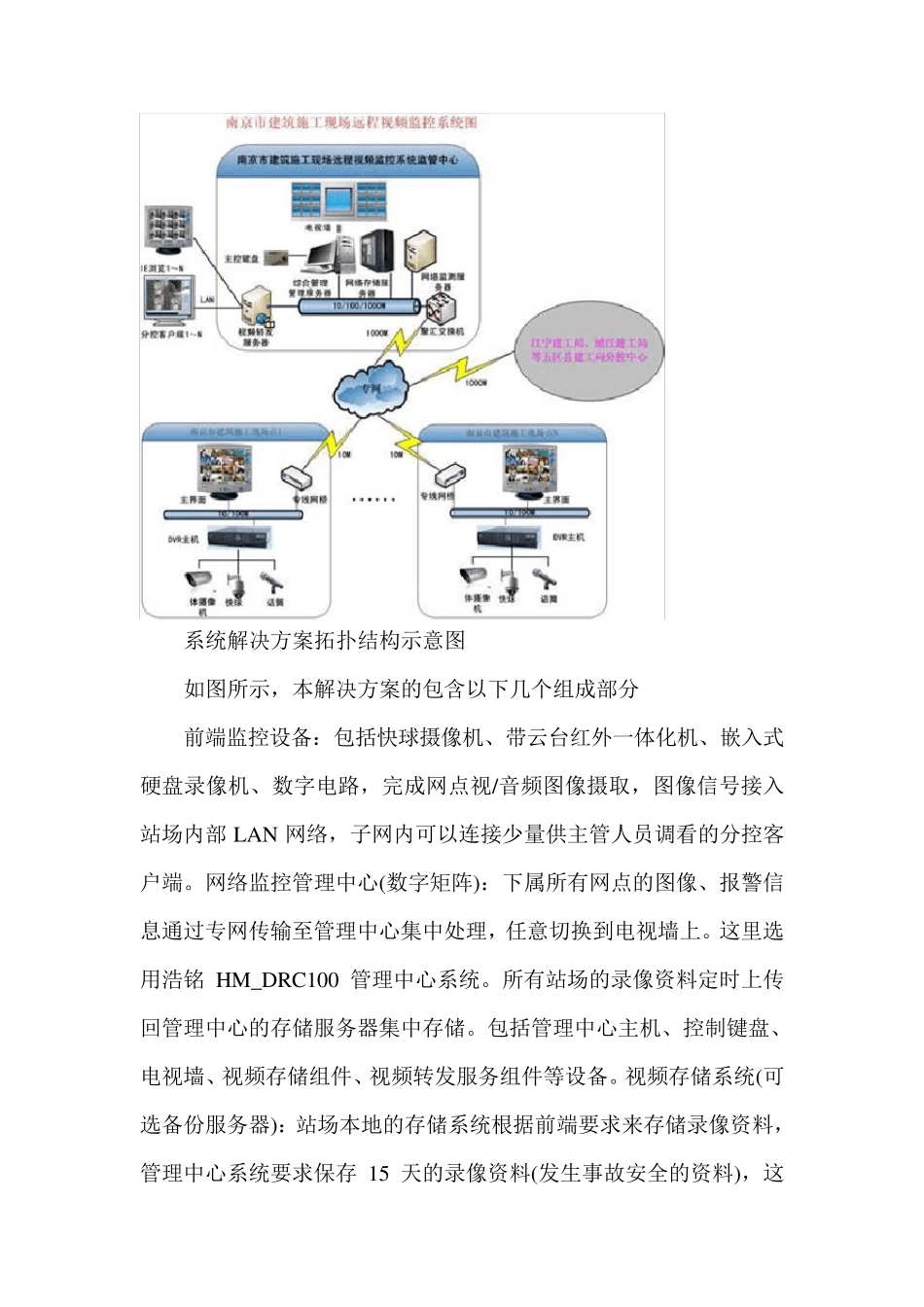

南京市建筑工地现场远程监控系统解决方案 一、用户需求 本方案所要监控的对象为南京市建工局辖区内的各个建筑工地,系统需建设一套远程监控系统,就是在各个建筑工地安装摄像机采集现场的视频信号,然后INTERNET 传送给上级监管部门,把各个现在施工场点监控统一管理,实现各个单位足不出户即可随时查看建筑工地现场的具体情况。通过技术手段提高上级监管部门、发展商、工程项目监理等对建筑工地现场的生产过程、环境的监控力度将显得非常有意义。 二、设计思想 一般来说视频监控系统大体可以分为三个部分:“前端采集系统”、“信号传输系统”以及“控制系统”。 前端采集系统主要包括安装在各个工地上的摄像机; 信号传输系统主要包括中间的视频信号传输线路、设备; 控制系统主要包括终端显示设备、录像设备、控制设备等。 三、方案设计 系统方案结构 系统解决方案拓扑结构示意图 如图所示,本解决方案的包含以下几个组成部分 前端监控设备:包括快球摄像机、带云台红外一体化机、嵌入式硬盘录像机、数字电路,完成网点视/音频图像摄取,图像信号接入站场内部LAN 网络,子网内可以连接少量供主管人员调看的分控客户端。网络监控管理中心(数字矩阵):下属所有网点的图像、报警信息通过专网传输至管理中心集中处理,任意切换到电视墙上。这里选用浩铭 HM_DRC100 管理中心系统。所有站场的录像资料定时上传回管理中心的存储服务器集中存储。包括管理中心主机、控制键盘、电视墙、视频存储组件、视频转发服务组件等设备。视频存储系统(可选备份服务器):站场本地的存储系统根据前端要求来存储录像资料,管理中心系统要求保存 15 天的录像资料(发生事故安全的资料),这个 数 据 量 是 很 大 的 , 一 般 的PC 硬 盘 是 不 能 满 足 要 求 的 。 故 选 用HP存 储 服 务 器 , 另 出 于 对 数 据 存 储 稳 定 性 的 考 虑 , 采 于 SCSI 结 构 的 硬盘 , 现 共 计14 路 。 如 果 还 需 长 时 间 存 储 , 数 据 量 很 大 , 现 考 虑 采 用一 台 HP 磁 带 机 , 将 相 关 的 数 据 转 成 录 像 带 。 该 款 磁 带 机 具 有 务 份 量大 , 备 份 速 率 高 及 压 缩 比 高 等 特 点 (本 系 统 不 考 虑 磁 带 系 统 )。 分 控 客 户 端 系 统 : 系 统 通 过 视 频 转 发 服 ...
