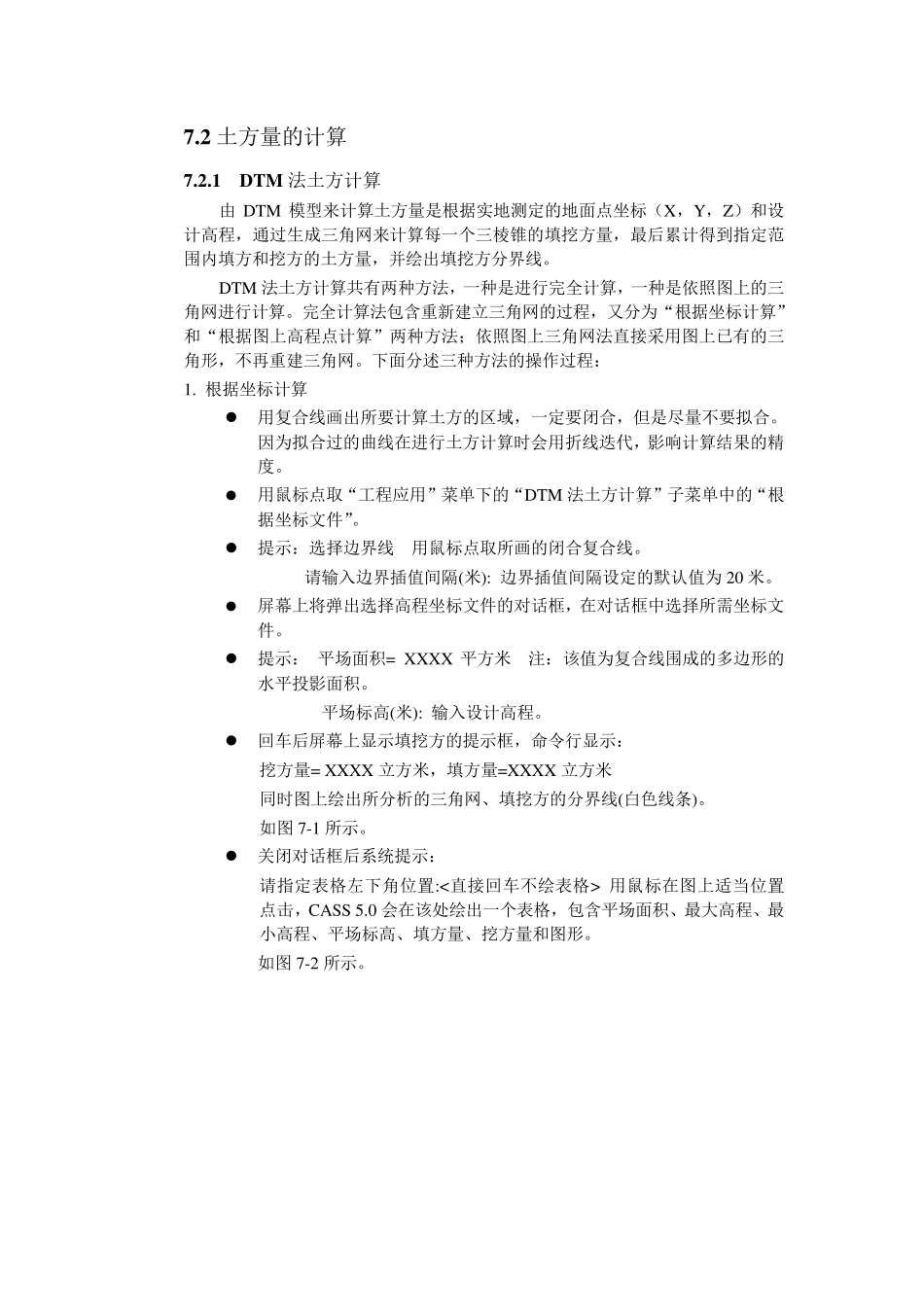

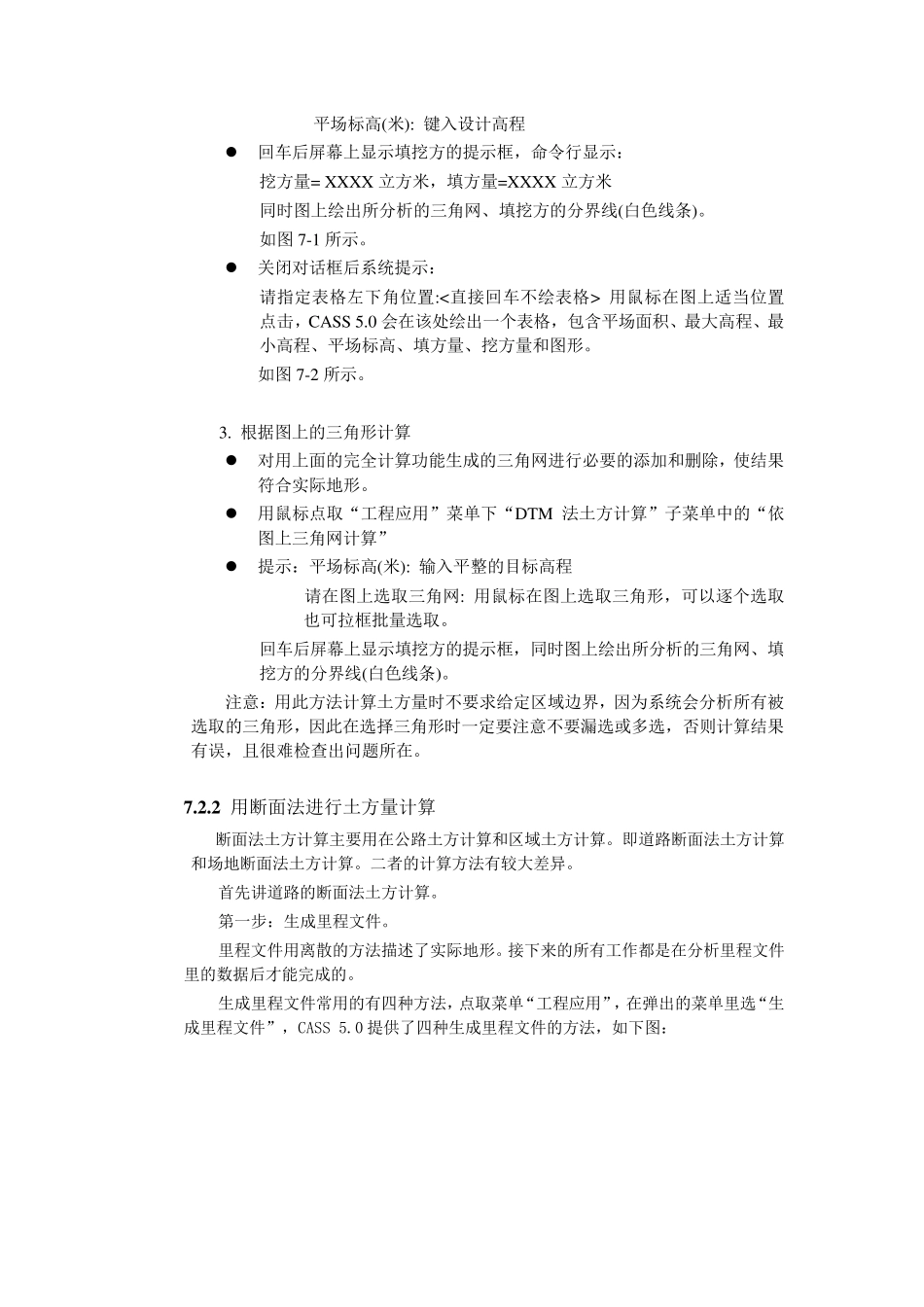

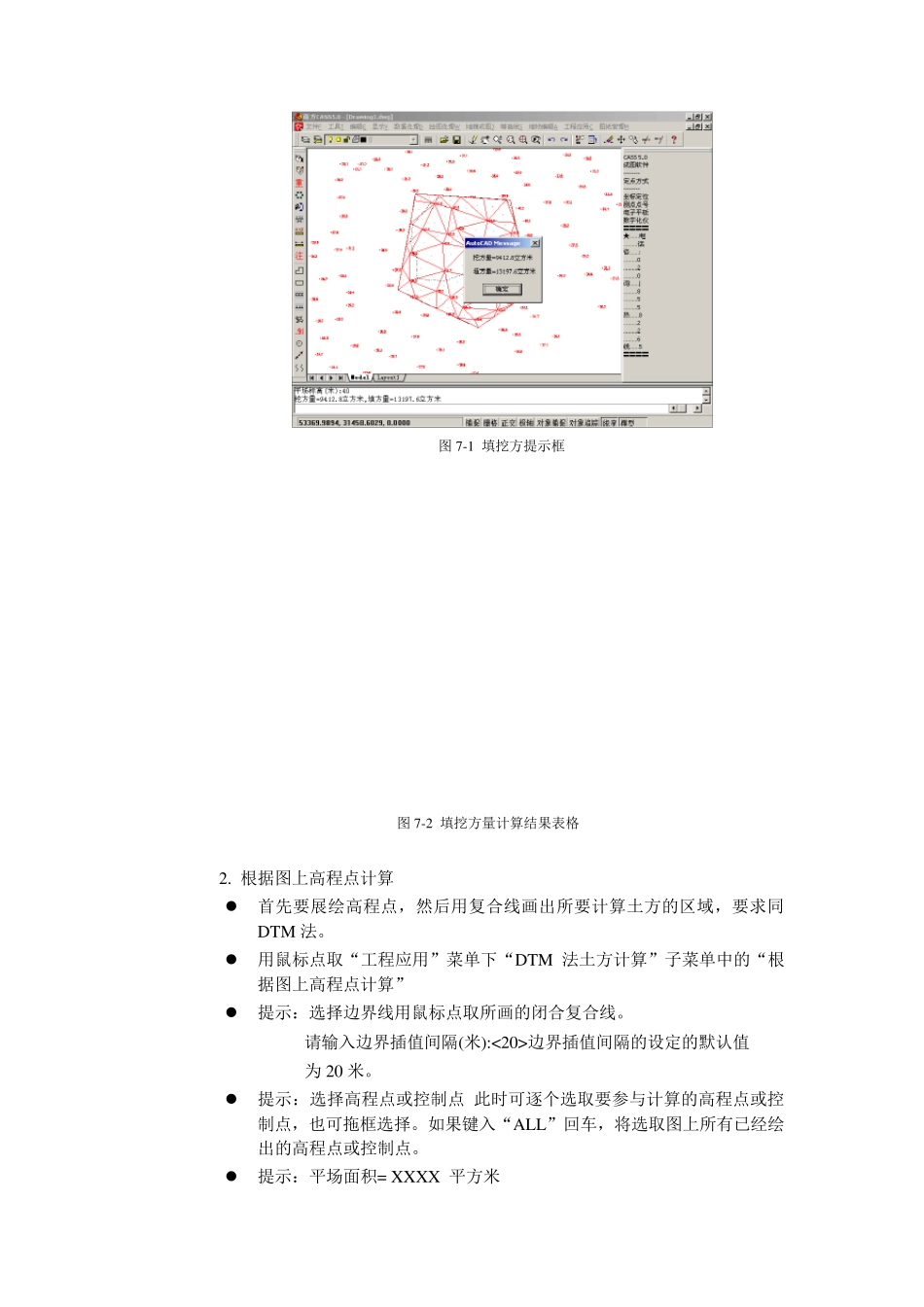

7.2 土方量的计算 7.2.1 DTM 法土方计算 由DTM 模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。 DTM 法土方计算共有两种方法，一种是进行完全计算，一种是依照图上的三角网进行计算。完全计算法包含重新建立三角网的过程，又分为“根据坐标计算”和“根据图上高程点计算”两种方法；依照图上三角网法直接采用图上已有的三角形，不再重建三角网。下面分述三种方法的操作过程： 1. 根据坐标计算 用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。 用鼠标点取“工程应用”菜单下的“DTM 法土方计算”子菜单中的“根据坐标文件”。 提示：选择边界线 用鼠标点取所画的闭合复合线。 请输入边界插值间隔(米): 边界插值间隔设定的默认值为20 米。 屏幕上将弹出选择高程坐标文件的对话框，在对话框中选择所需坐标文件。 提示： 平场面积= XXXX 平方米 注：该值为复合线围成的多边形的水平投影面积。 平场标高(米): 输入设计高程。 回车后屏幕上显示填挖方的提示框，命令行显示： 挖方量= XXXX 立方米，填方量=XXXX 立方米 同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。 如图7-1 所示。 关闭对话框后系统提示： 请指定表格左下角位置:<直接回车不绘表格> 用鼠标在图上适当位置点击，CASS 5.0 会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。 如图7-2 所示。 图7-1 填挖方提示框 图7-2 填挖方量计算结果表格 2. 根据图上高程点计算 首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM 法。 用鼠标点取“工程应用”菜单下“DTM 法土方计算”子菜单中的“根据图上高程点计算” 提示：选择边界线用鼠标点取所画的闭合复合线。 请输入边界插值间隔(米):<20>边界插值间隔的设定的默认值 为 20 米。 提示：选择高程点或控制点 此时可逐个选取要参与计算的高程点或控制点，也可拖框选择。如果键入“ALL”回车，将选取图上所有已经绘出的高程点或控制点。 提示：平场面积= XXXX 平方米 平场标高(米): 键入设计高程 回车后屏幕上显示填挖方的提示...
