南昌大学传感器与检测技术实验报告

南昌大学传感器与检测技术实验报告_第1页
1/13
南昌大学传感器与检测技术实验报告_第2页
2/13
南昌大学传感器与检测技术实验报告_第3页
3/13

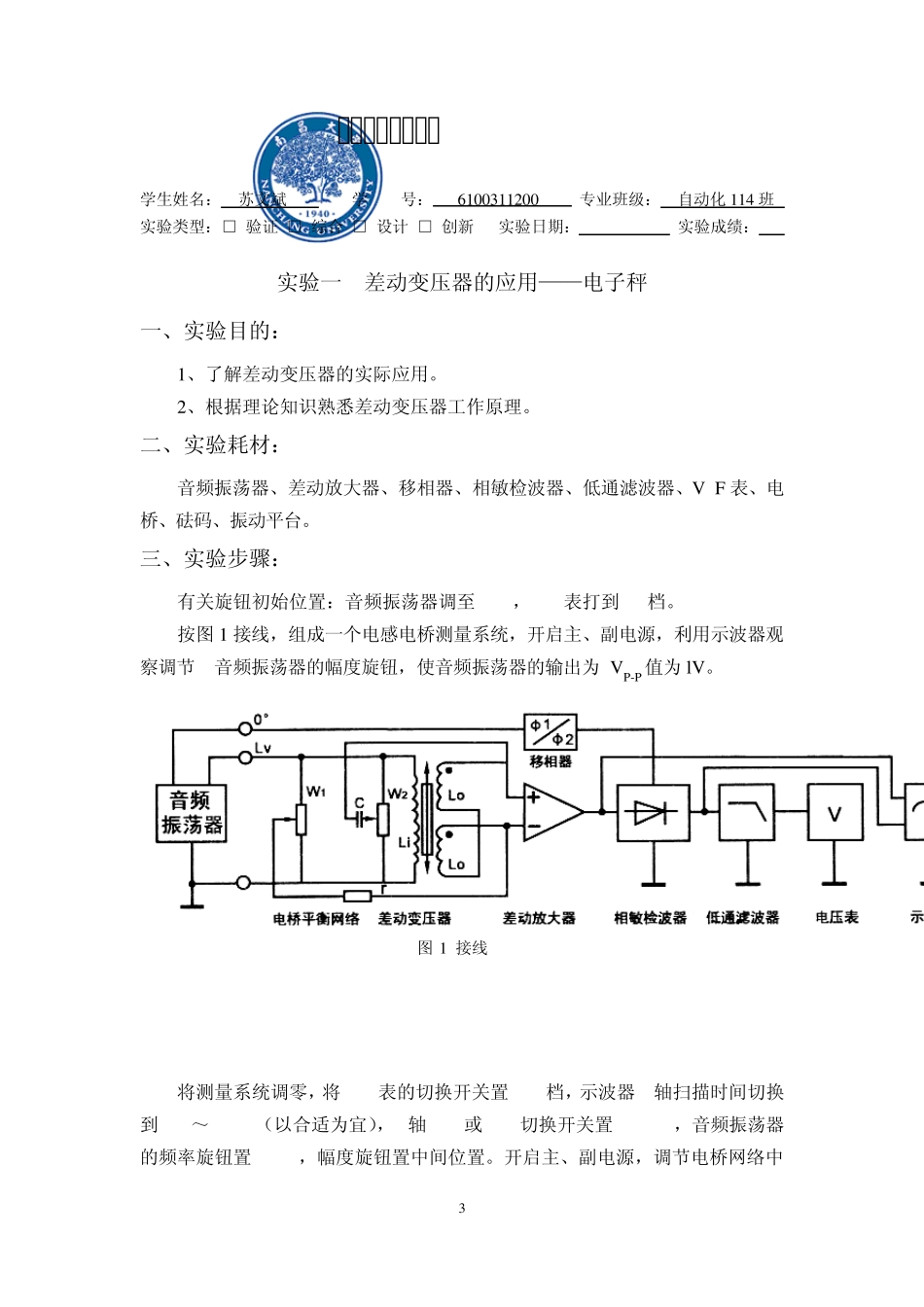

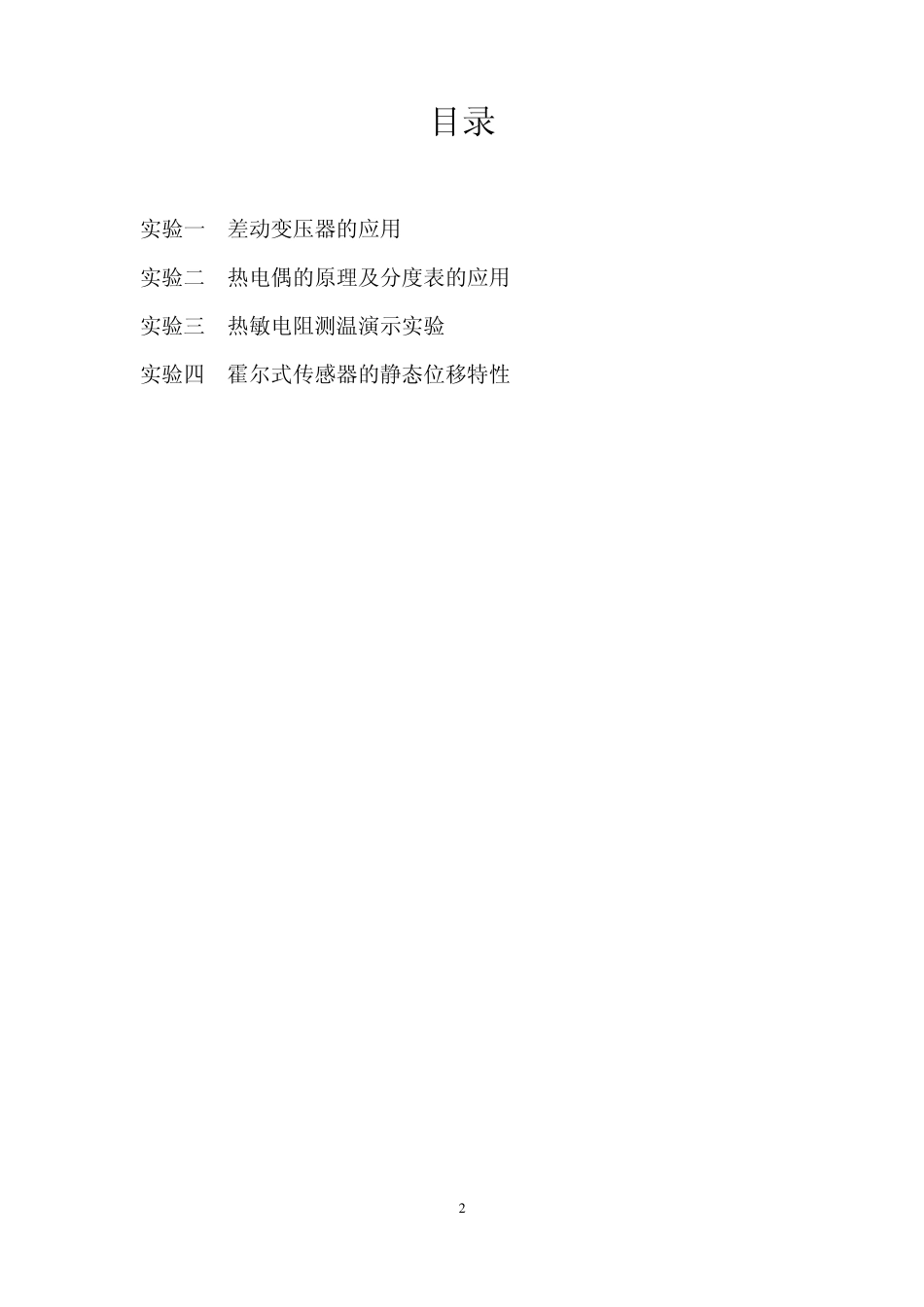

1 实 验 报 告 实验课程: 传感器与检测技术 学生姓名: 苏文斌 学 号: 6 1 0 0 3 1 1 2 0 0 专业班级: 自动化 1 1 4 班 2014年 6月 5日 2 目录 实验一 差动变压器的应用 实验二 热电偶的原理及分度表的应用 实验三 热敏电阻测温演示实验 实验四 霍尔式传感器的静态位移特性 3 南昌大学实验报告 学生姓名: 苏文斌 学 号: 6100311200 专业班级: 自动化114 班 实验类型:□ 验证 □ 综合 □ 设计 □ 创新 实验日期: 实验成绩: 实验一 差动变压器的应用——电子秤 一、实验目的: 1、了解差动变压器的实际应用。 2、根据理论知识熟悉差动变压器工作原理。 二、实验耗材: 音频振荡器、差动放大器、移相器、相敏检波器、低通滤波器、V/F 表、电桥、砝码、振动平台。 三、实验步骤: 有关旋钮初始位置:音频振荡器调至 4KHZ,V/F表打到 2V档。 按图 1 接线,组成一个电感电桥测量系统,开启主、副电源,利用示波器观察调节 音频振荡器的幅度旋钮,使音频振荡器的输出为 VP-P 值为 lV。 将测量系统调零,将 V/F表的切换开关置 20V档,示波器X轴扫描时间切换到 0.1~0.5ms(以合适为宜),Y轴 CHl或 CH2切换开关置 5V/div,音频振荡器的频率旋钮置 5KHz,幅度旋钮置中间位置。开启主、副电源,调节电桥网络中图 1 接线4 的 W1,W2,使 V/F表和示波器显示最小,再把 V/F表和示波器 Y轴的切换开关分别置 2V和 50mv/div,细条 W1和 W2旋钮,使 V/F表显示值最小。再用手按住双孔悬臂梁称重传感器托盘的中间产生一个位移,调节移相器的移相旋钮,使示波器显示全波检波的图形。放手后,粱复原。 适当调整差动放大器的放大倍数,使在称重平台上放上一定数量的砝码时电压表指示不溢出。 去掉砝码,必要的话将系统重新调零。然后逐个加上砝码,读出表头读数,记下实验数据,填入下表; 曲线图如下: 去掉砝码,在平台上放一重量未知的重物,记下电压表读数,关闭主副电源。 利用所得数据,求得系统灵敏度及重物重量。 四、注意事项: (1)砝码不宜太重,以免粱端位移过大。 (2)砝码应放在平台中间部位,为使操作方便,可将测微头卸掉。 五、实验心得 本次实验是我们第一次进行传感器与检测技术的实验,实验开始对实验仪器比较好奇,进行了各种尝试,最后按照实验指导书进行了连线,但是遇到了实验仪器存在问题,不能进行实验,进过与其他...
