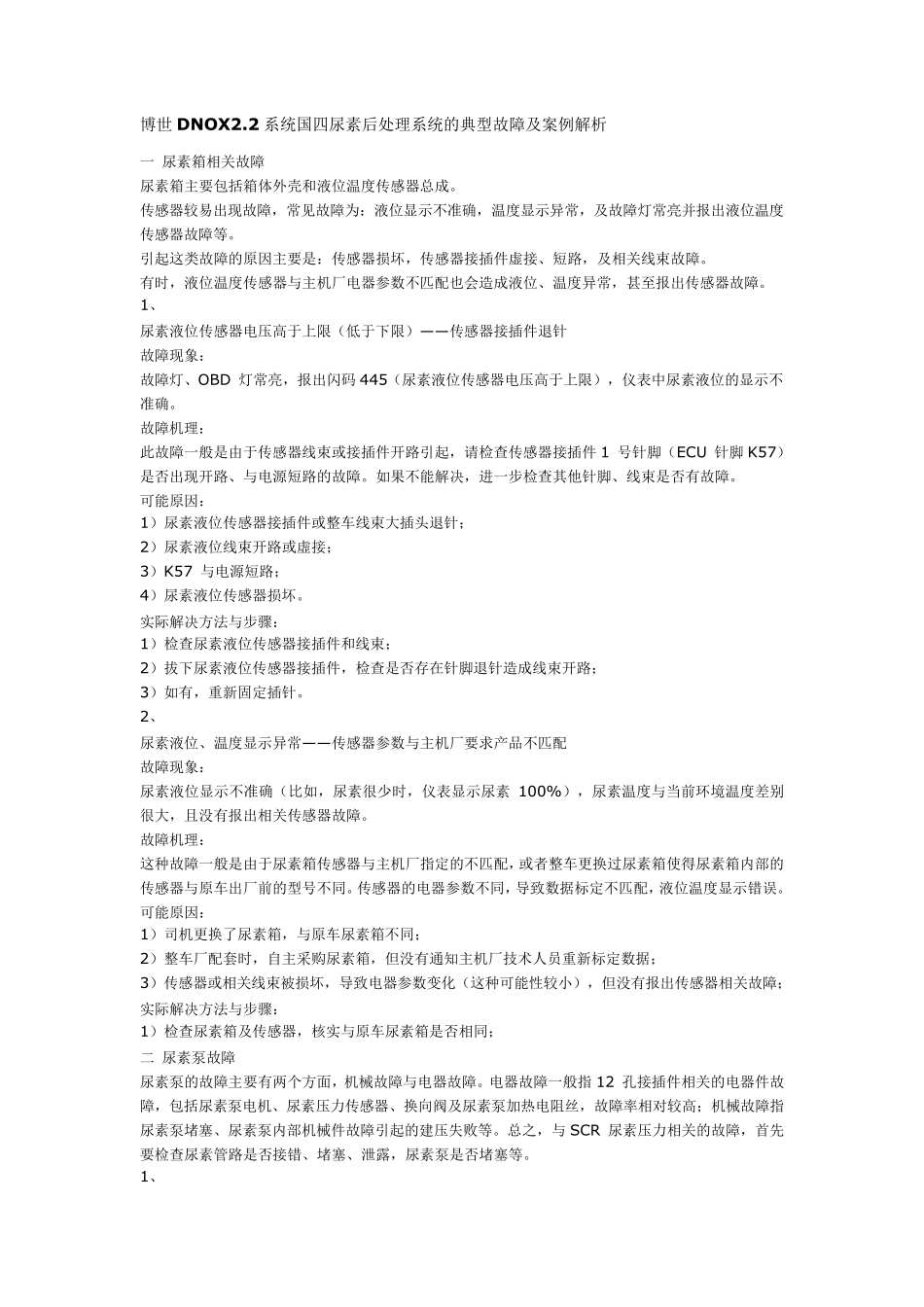

博世DNOX2.2 系统国四尿素后处理系统的典型故障及案例解析 一 尿素箱相关故障 尿素箱主要包括箱体外壳和液位温度传感器总成。 传感器较易出现故障，常见故障为：液位显示不准确，温度显示异常，及故障灯常亮并报出液位温度传感器故障等。 引起这类故障的原因主要是：传感器损坏，传感器接插件虚接、短路，及相关线束故障。 有时，液位温度传感器与主机厂电器参数不匹配也会造成液位、温度异常，甚至报出传感器故障。 1、 尿素液位传感器电压高于上限（低于下限）— — 传感器接插件退针 故障现象： 故障灯、OBD 灯常亮，报出闪码 445（尿素液位传感器电压高于上限），仪表中尿素液位的显示不准确。 故障机理： 此故障一般是由于传感器线束或接插件开路引起，请检查传感器接插件1 号针脚（ECU 针脚 K57）是否出现开路、与电源短路的故障。如果不能解决，进一步检查其他针脚、线束是否有故障。 可能原因： 1）尿素液位传感器接插件或整车线束大插头退针； 2）尿素液位线束开路或虚接； 3）K57 与电源短路； 4）尿素液位传感器损坏。 实际解决方法与步骤： 1）检查尿素液位传感器接插件和线束； 2）拔下尿素液位传感器接插件，检查是否存在针脚退针造成线束开路； 3）如有，重新固定插针。 2、 尿素液位、温度显示异常— — 传感器参数与主机厂要求产品不匹配 故障现象： 尿素液位显示不准确（比如，尿素很少时，仪表显示尿素100%），尿素温度与当前环境温度差别很大，且没有报出相关传感器故障。 故障机理： 这种故障一般是由于尿素箱传感器与主机厂指定的不匹配，或者整车更换过尿素箱使得尿素箱内部的传感器与原车出厂前的型号不同。传感器的电器参数不同，导致数据标定不匹配，液位温度显示错误。 可能原因： 1）司机更换了尿素箱，与原车尿素箱不同； 2）整车厂配套时，自主采购尿素箱，但没有通知主机厂技术人员重新标定数据； 3）传感器或相关线束被损坏，导致电器参数变化（这种可能性较小），但没有报出传感器相关故障； 实际解决方法与步骤： 1）检查尿素箱及传感器，核实与原车尿素箱是否相同； 二 尿素泵故障 尿素泵的故障主要有两个方面，机械故障与电器故障。电器故障一般指 12 孔接插件相关的电器件故障，包括尿素泵电机、尿素压力传感器、换向阀及尿素泵加热电阻丝，故障率相对较高；机械故障指尿素泵堵塞、尿素泵内部机械件故障引起的建压失败等。总之，与 SCR 尿素压力相关的故...
