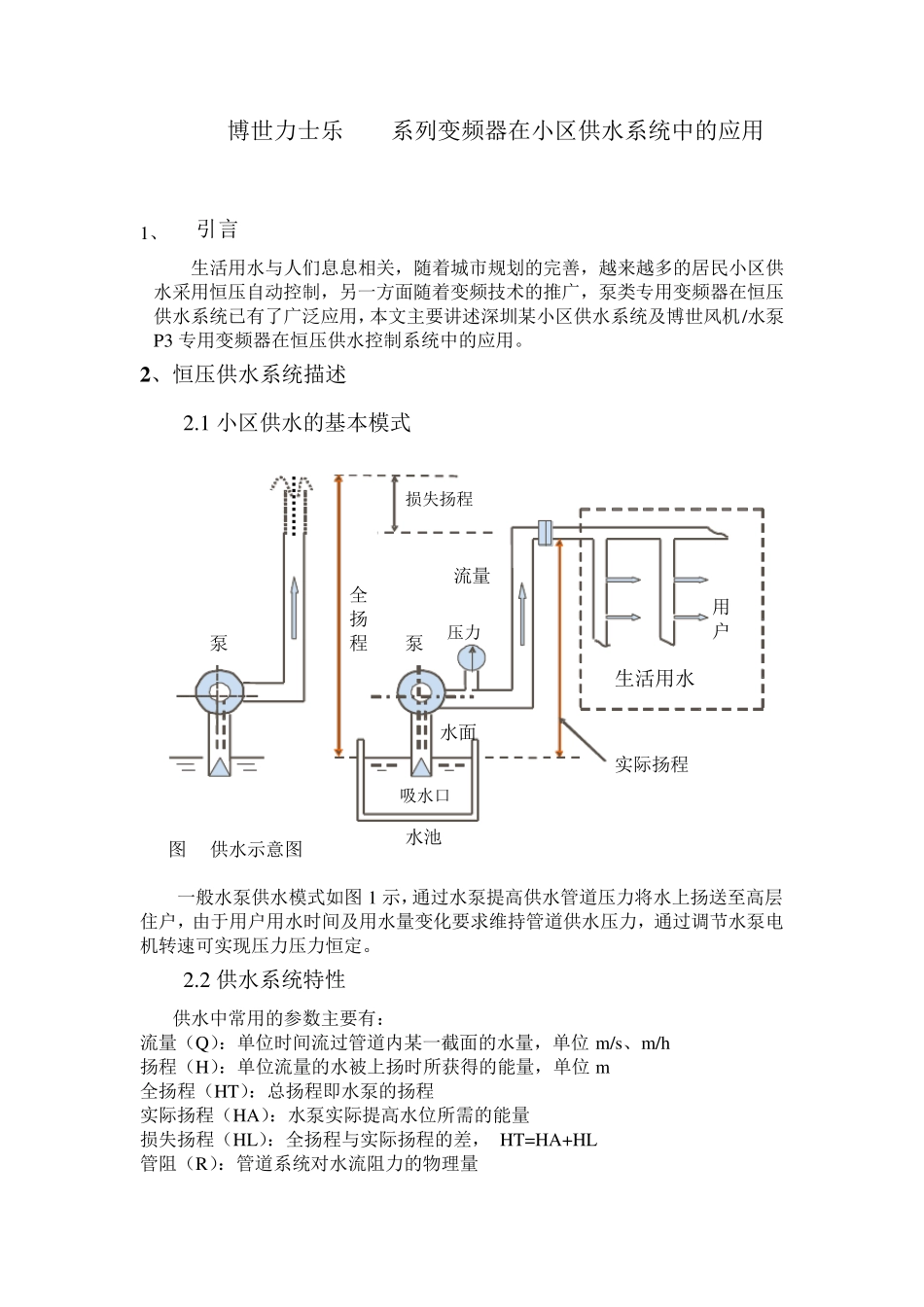

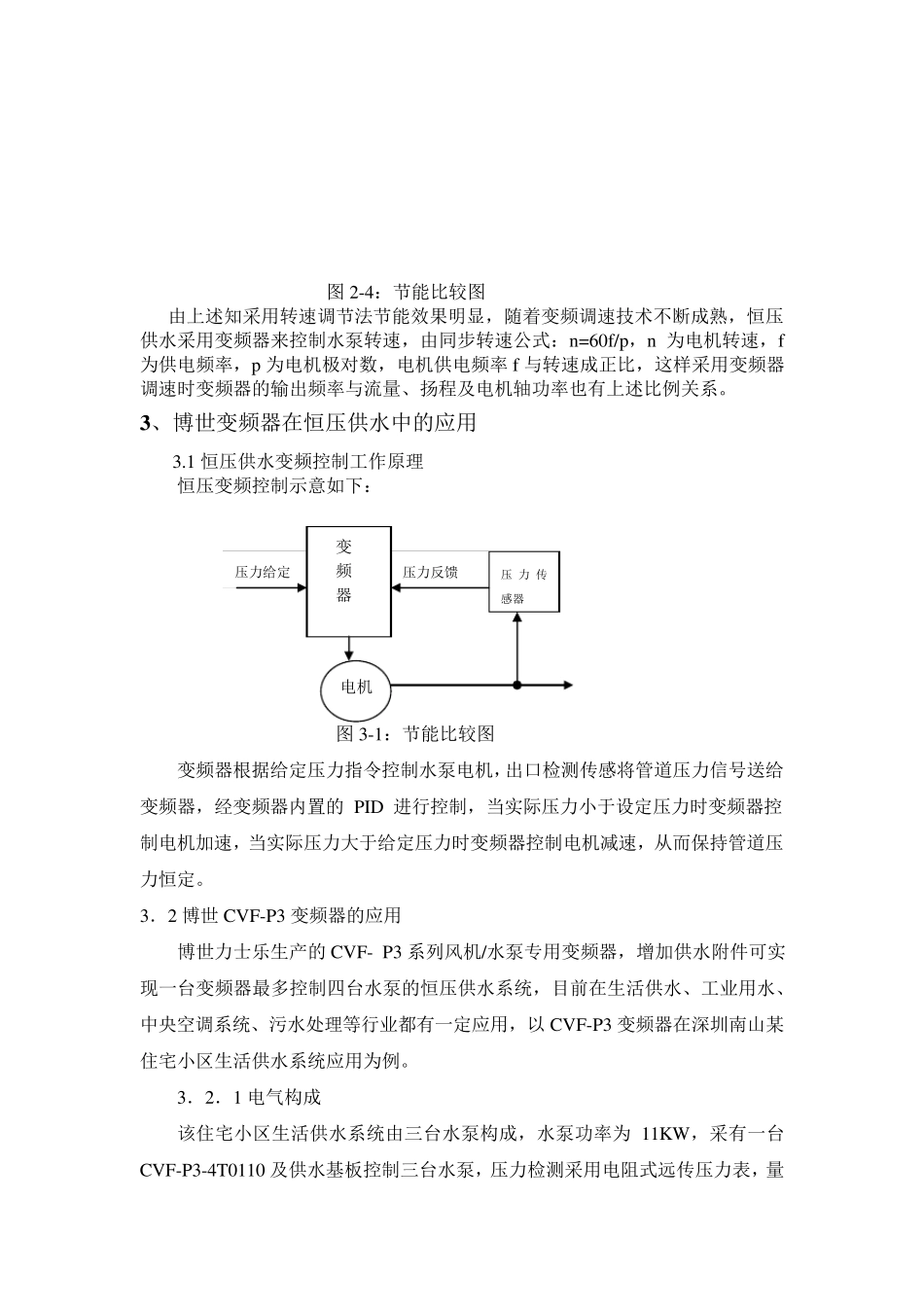

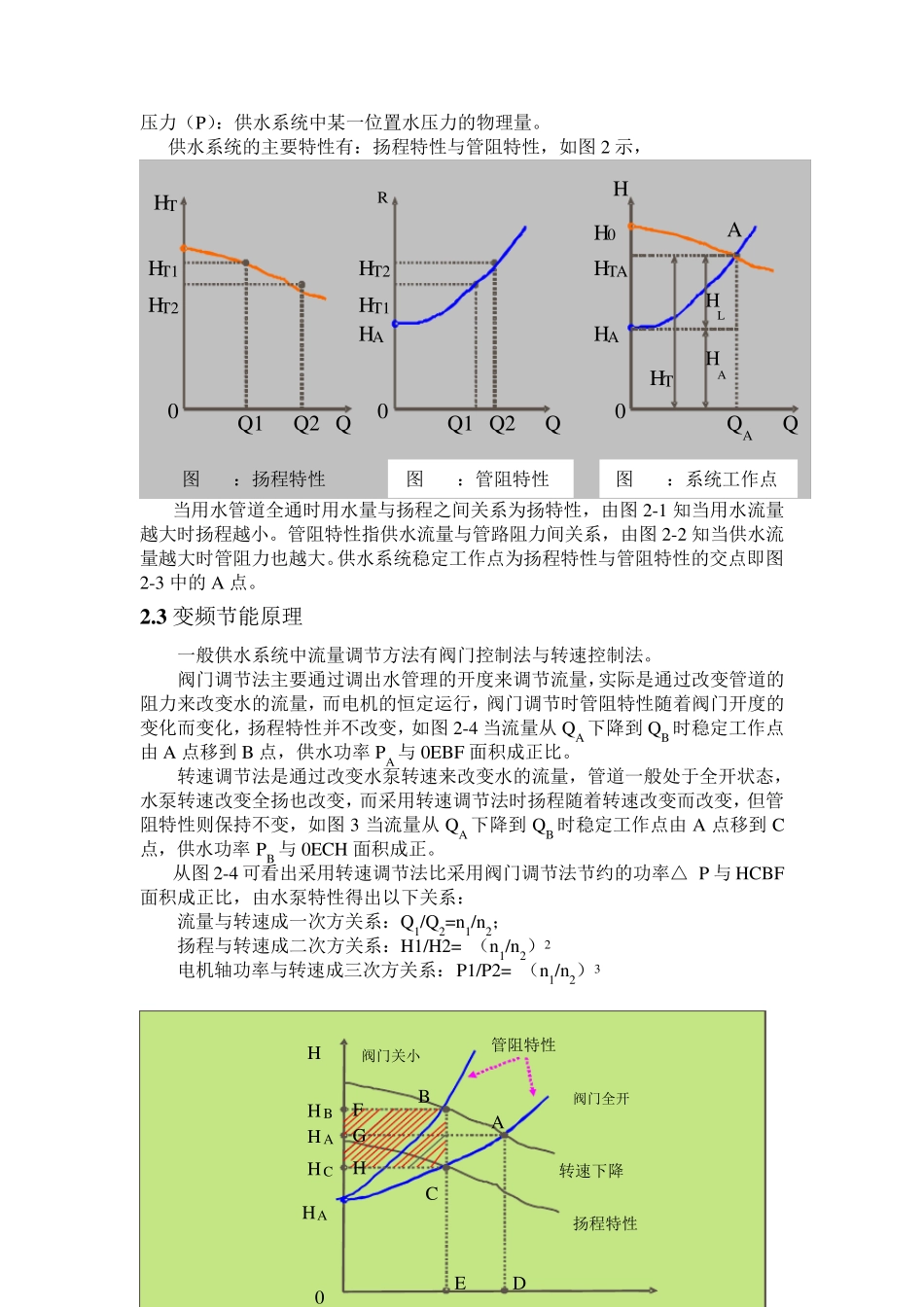

博世力士乐CVF系列变频器在小区供水系统中的应用 1、 引言 生活用水与人们息息相关，随着城市规划的完善，越来越多的居民小区供水采用恒压自动控制，另一方面随着变频技术的推广，泵类专用变频器在恒压供水系统已有了广泛应用，本文主要讲述深圳某小区供水系统及博世风机/水泵P3 专用变频器在恒压供水控制系统中的应用。 2 、恒压供水系统描述 2.1 小区供水的基本模式 一般水泵供水模式如图 1 示，通过水泵提高供水管道压力将水上扬送至高层住户，由于用户用水时间及用水量变化要求维持管道供水压力，通过调节水泵电机转速可实现压力压力恒定。 2.2 供水系统特性 供水中常用的参数主要有： 流量（Q）：单位时间流过管道内某一截面的水量，单位 m/s、m/h 扬程（H）：单位流量的水被上扬时所获得的能量，单位 m 全扬程（HT）：总扬程即水泵的扬程 实际扬程（HA）：水泵实际提高水位所需的能量 损失扬程（HL）：全扬程与实际扬程的差， HT=HA+HL 管阻（R）：管道系统对水流阻力的物理量 生活用水 水池 吸水口 压力 水面 泵 实际扬程 HA 全扬程 HT 泵 用 户 损失扬程 HL 流量 Q 图 1:供水示意图 压力（P）：供水系统中某一位置水压力的物理量。 供水系统的主要特性有：扬程特性与管阻特性，如图2 示， 当用水管道全通时用水量与扬程之间关系为扬特性，由图2-1 知当用水流量越大时扬程越小。管阻特性指供水流量与管路阻力间关系，由图2-2 知当供水流量越大时管阻力也越大。供水系统稳定工作点为扬程特性与管阻特性的交点即图2-3 中的A 点。 2 .3 变频节能原理 一般供水系统中流量调节方法有阀门控制法与转速控制法。 阀门调节法主要通过调出水管理的开度来调节流量，实际是通过改变管道的阻力来改变水的流量，而电机的恒定运行，阀门调节时管阻特性随着阀门开度的变化而变化，扬程特性并不改变，如图2-4 当流量从QA 下降到QB 时稳定工作点由A 点移到B 点，供水功率PA 与0EBF 面积成正比。 转速调节法是通过改变水泵转速来改变水的流量，管道一般处于全开状态，水泵转速改变全扬也改变，而采用转速调节法时扬程随着转速改变而改变，但管阻特性则保持不变，如图3 当流量从QA 下降到QB 时稳定工作点由A 点移到C点，供水功率PB 与0ECH 面积成正。 从图2-4 可看出采用转速调节法比采用阀门调节法节约的功率△ P 与HCBF面积成正比，由水泵特性得出以下关系： 流量与转速成一次方关...
