博物馆给水排水篇05

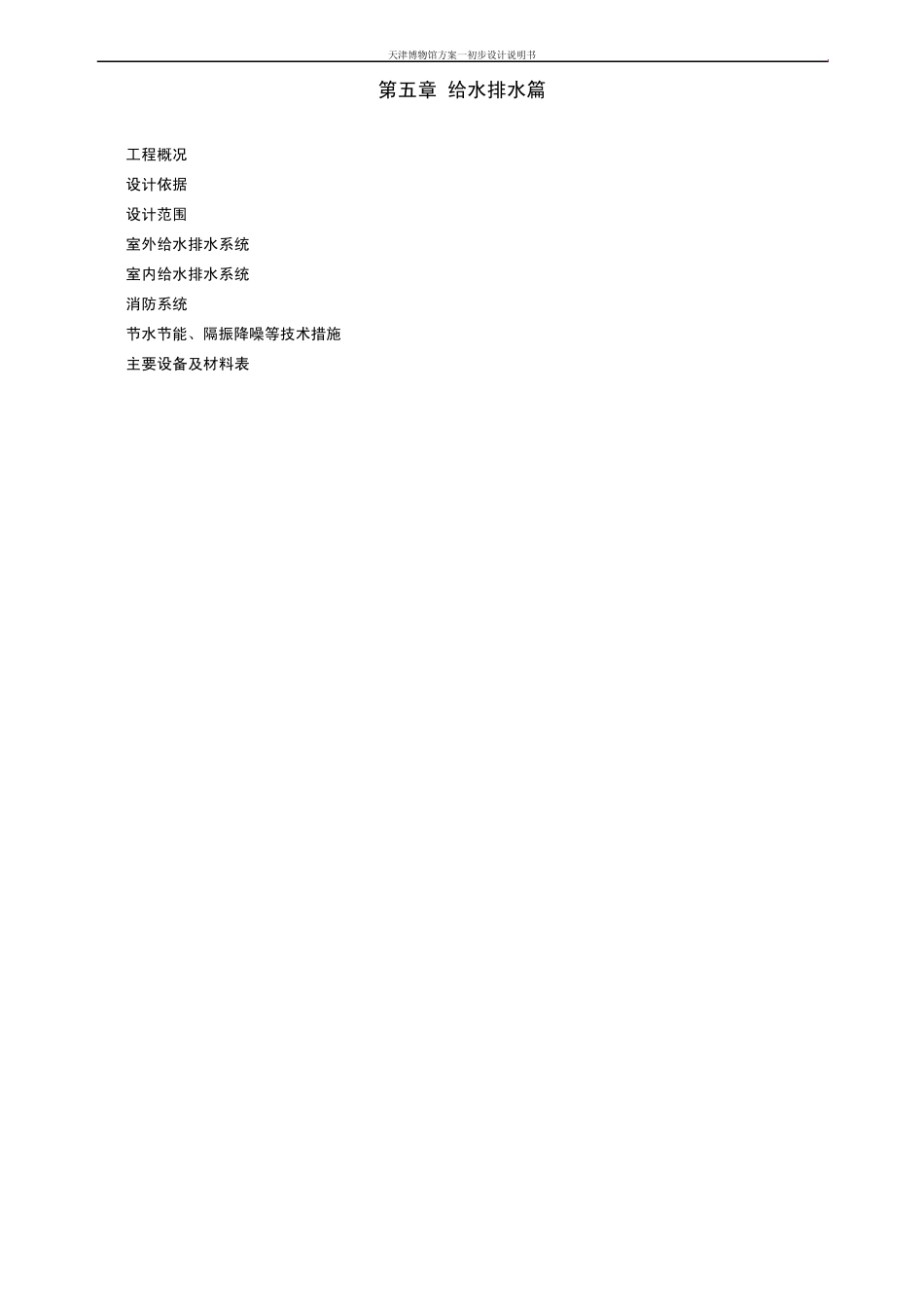

天津博物馆方案一初步设计说明书 第五章 给水排水篇 5.1工程概况 5.2设计依据 5.3设计范围 5.4室外给水排水系统 5.5室内给水排水系统 5.6消防系统 5.7节水节能、隔振降噪等技术措施 5.8主要设备及材料表 天津博物馆方案一初步设计说明书 第五章 给水排水篇 5.1工程概况 本工程是天津博物馆，包括陈列展览区、文物库房区、专业技术区、图书资料区、办公区、社会服务区、设备用房等七个部分，建筑总面积（含地下一层）：63883 m 2。其中：1.博、美、图公共地下空间分摊面积6027 m 2；2.本体建筑面积 54888 m 2（其中地上：40071 m 2，地下：14817 m 2）；3.架空层 5936 m 2 按 1/2计算建筑面积为 2968 m 2。建筑高度为 30.00米，是天津市收藏、保护、展示、研究文物及文化资源的综合博物馆建筑，同时也是进行教育、休闲、文化服务活动的场所。 5.2设计依据 5.2.1本工程的有关批文（详建筑篇） 5.2.2本专业收集的设计资料 5.2.3甲方提供的设计任务书 5.2.4本设计采用的国家规范 《建筑给水排水设计规范》 GB50015-2003 《室外给水设计规范》 GB50013-2006 《室外排水设计规范》 GB50014-2006 《博物馆建筑设计规范》 JGJ66-91 《高层民用建筑设计防火规范》 GB50045-95(2005年版) 《自动喷水灭火系统设计规范》 GB50084-2001(2005年版) 《建筑灭火器配置设计规范》 GB50140-2005 《气体灭火系统设计规范》 GB50370－2005 《大空间智能型主动喷水灭火系统设计规范》 DBJ15－34－2004 《IG-541气体灭火系统设计、施工及验收规范》 DBJ/T15－40－2005 《细水雾灭火系统设计、施工、验收规范》 DBJ01-74-2003 （北京市地方性标准） 《二次供水设施卫生规范》 GB17051-1997 其它与本工程有关的国家和地方规范。 5.2.5建筑、空调及电气等专业提供的设计资料 5.2.6《建筑工程设计文件编制深度规定》 (2008年) 5.3设计范围 本工程红线范围以内室外和室内给水排水及消防系统由本院设计。 包括以下内容： 1.室外给排水系统 2.室内给排水系统 3.消火栓给水系统 4.自动喷水灭火系统 5.气体灭火系统 6.建筑灭火器配置 5.4室外给水排水系统 5.4.1室外给水设计 1.水源 本工程水源为园区市政自来水：管径为 DN300，压力约 0.20Mpa； 天津博物馆方案一初步设计说明书 园区市政中水：管径为DN300，压力约0.20MPa。 2.用水量 生活用水量：最高日430.1m3，最大小时54.52m3，平均...
