博科SAN存储交换机安装配置文档

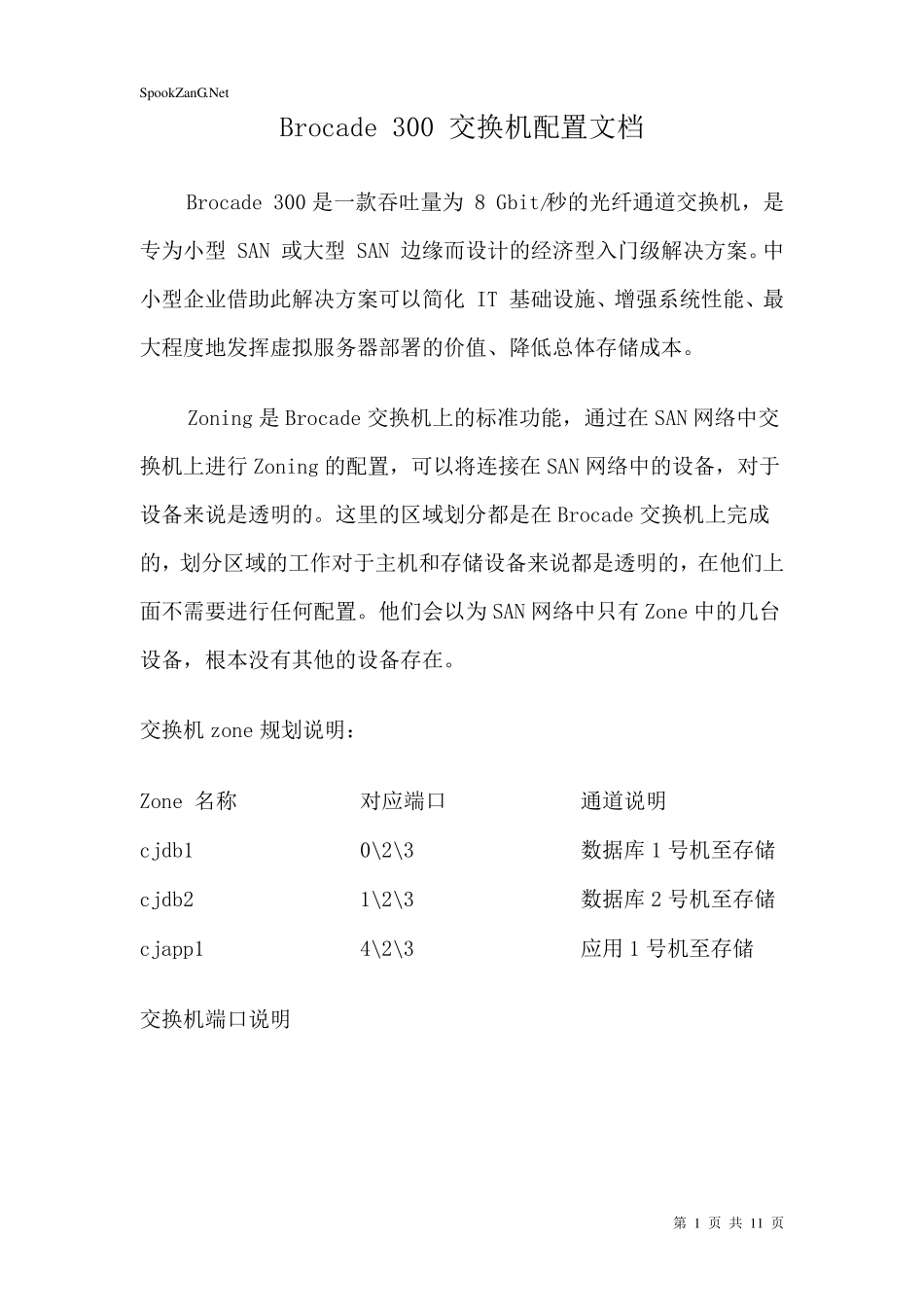

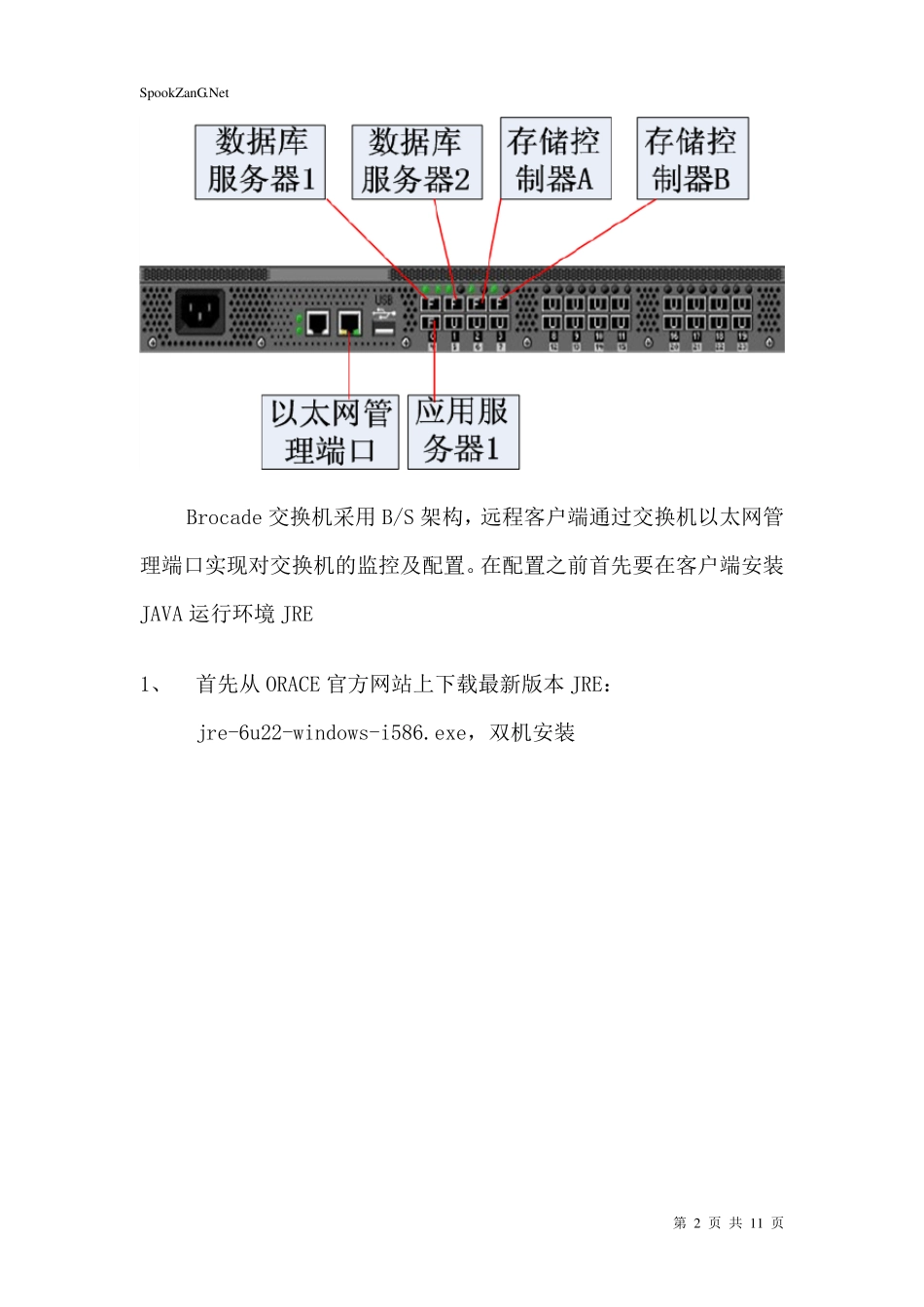

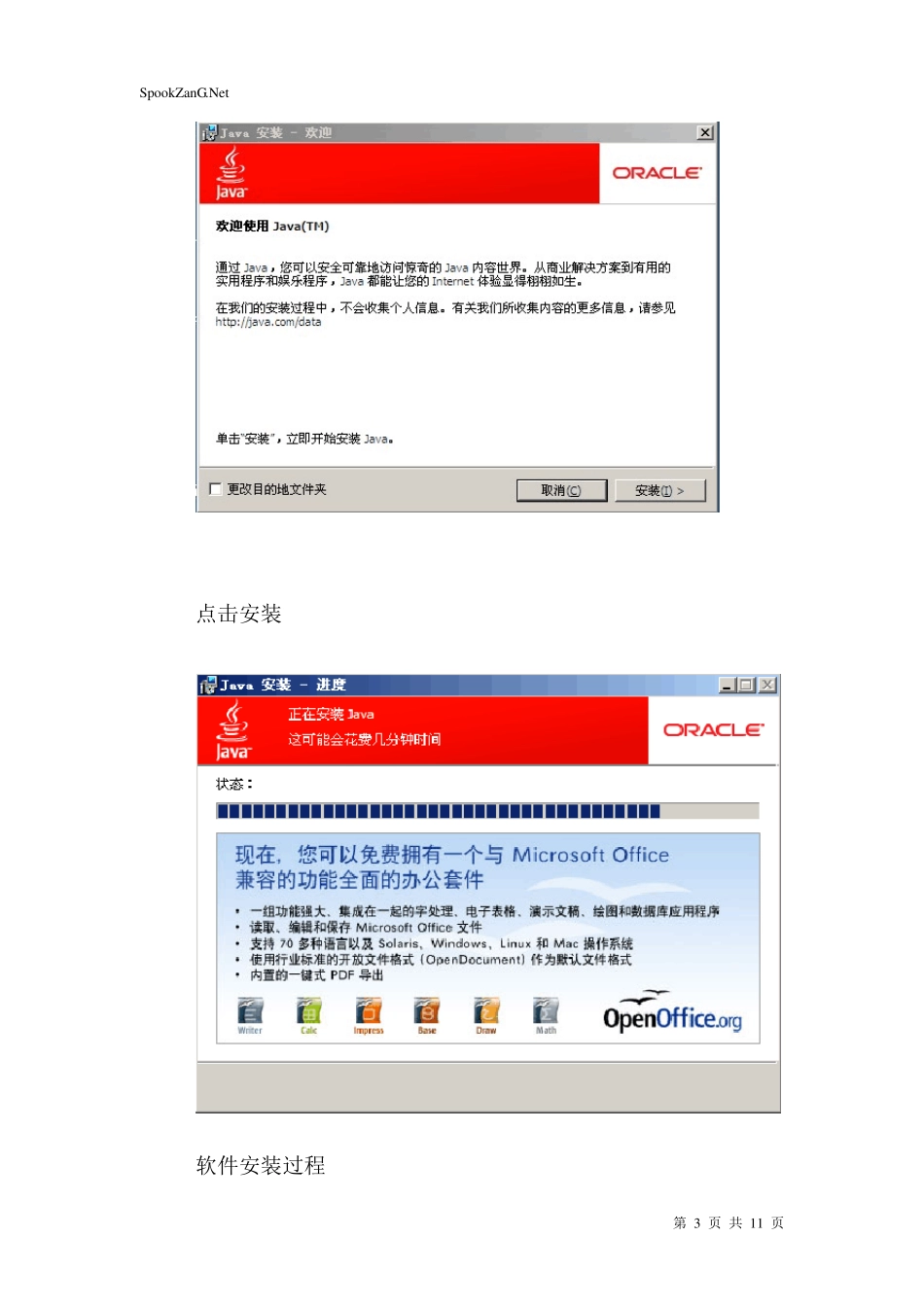

SpookZanG.Net 第 1 页 共 11 页 Brocade 300 交换机配置文档 Brocade 300 是一款吞吐量为 8 Gbit/秒的光纤通道交换机，是专为小型 SAN 或大型 SAN 边缘而设计的经济型入门级解决方案。中小型企业借助此解决方案可以简化 IT 基础设施、增强系统性能、最大程度地发挥虚拟服务器部署的价值、降低总体存储成本。 Zoning 是Brocade 交换机上的标准功能，通过在 SAN 网络中交换机上进行 Zoning 的配置，可以将连接在 SAN 网络中的设备，对于设备来说是透明的。这里的区域划分都是在 Brocade 交换机上完成的，划分区域的工作对于主机和存储设备来说都是透明的，在他们上面不需要进行任何配置。他们会以为SAN 网络中只有 Zone 中的几台设备，根本没有其他的设备存在。 交换机zone 规划说明： Zone 名称 对应端口 通道说明 cjdb1 0\2\3 数据库 1 号机至存储 cjdb2 1\2\3 数据库 2 号机至存储 cjapp1 4\2\3 应用 1 号机至存储 交换机端口说明 SpookZanG.Net 第 2 页 共 11 页 Brocade 交换机采用B/S 架构，远程客户端通过交换机以太网管理端口实现对交换机的监控及配置。在配置之前首先要在客户端安装JAVA 运行环境JRE 1、 首先从 ORACE 官方网站上下载最新版本 JRE：jre-6u22-windows-i586.exe，双机安装 SpookZanG.Net 第 3 页 共 11 页 点击安装 软件安装过程 SpookZanG.Net 第 4 页 共 11 页 点击关闭完成安装 2、 修改本机 IP 地址与交换机为同一子网，打开浏览器输入: http://10.77.77.77按下回车后会弹出登陆对话框，输入用户名：admin 密码：password SpookZanG.Net 第 5 页 共 11 页 登陆后界面 SpookZanG.Net 第 6 页 共 11 页 点击Zone Admin进入zone的配置界面 在zone 的配置界面可以看到交换机的各个端口信息和 wwn 网络信息 SpookZanG.Net 第 7 页 共 11 页 3、配置zone 点击New Zone 输入一个新建zone 的名称“cjapp1” SpookZanG.Net 第 8 页 共 11 页 点击Add Members 将2（连接存储控制器A）端口、3（连接存储控制器B）端口、4（连接应用服务器1 号机HBA 卡）端口添加到右方的z one members 中。 同样的方法新建z one“cjdb1”，并添加0（连接数据库服务器1 号机HBA 卡）端口、2（连接存储控制器A）端口、3（连接存储控制器B）端口到z one members 中。 SpookZanG.Net 第 9...
