卡压不锈钢管施工工艺标准

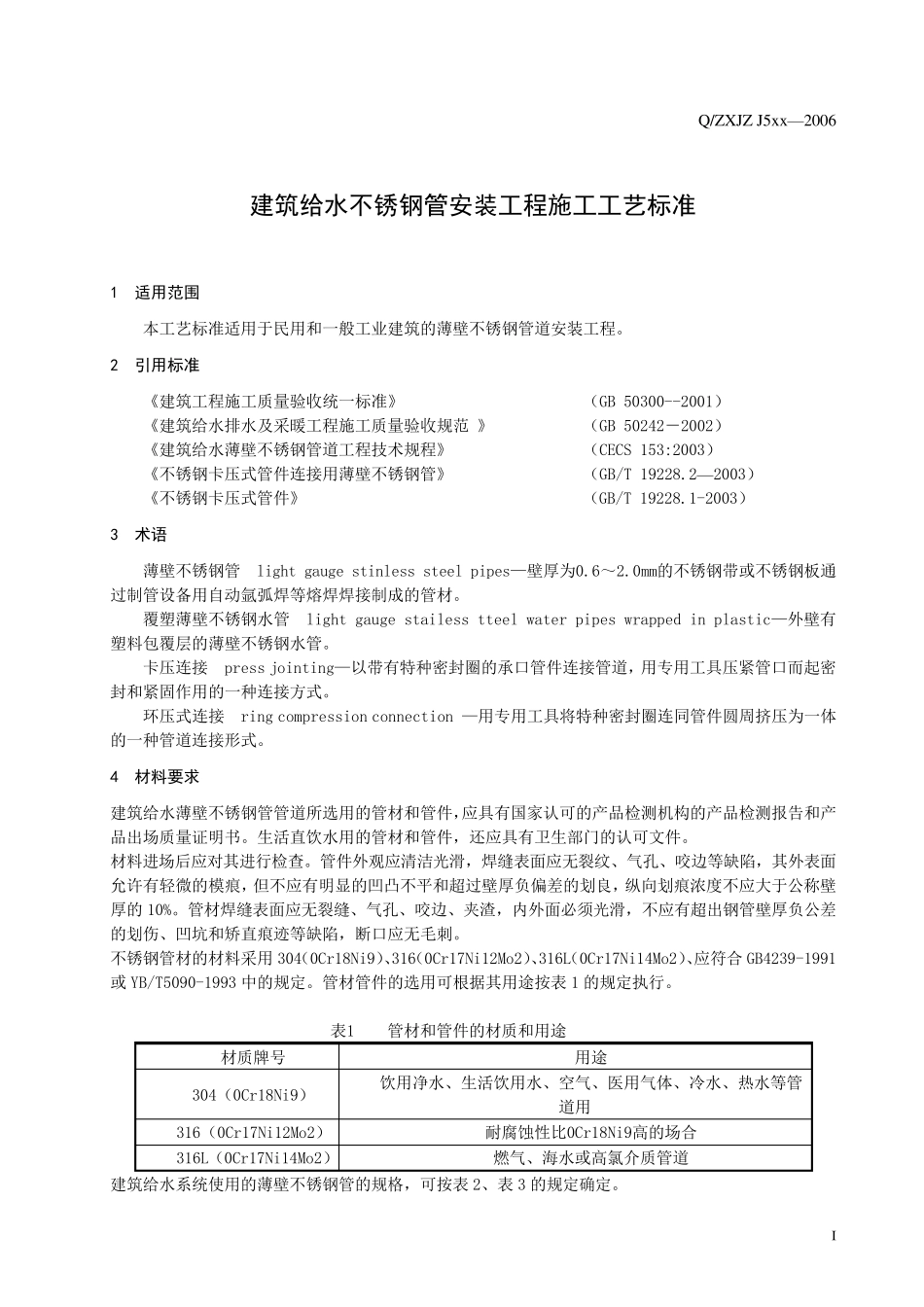

卡压不锈钢管施工工艺标准_第1页
1/8

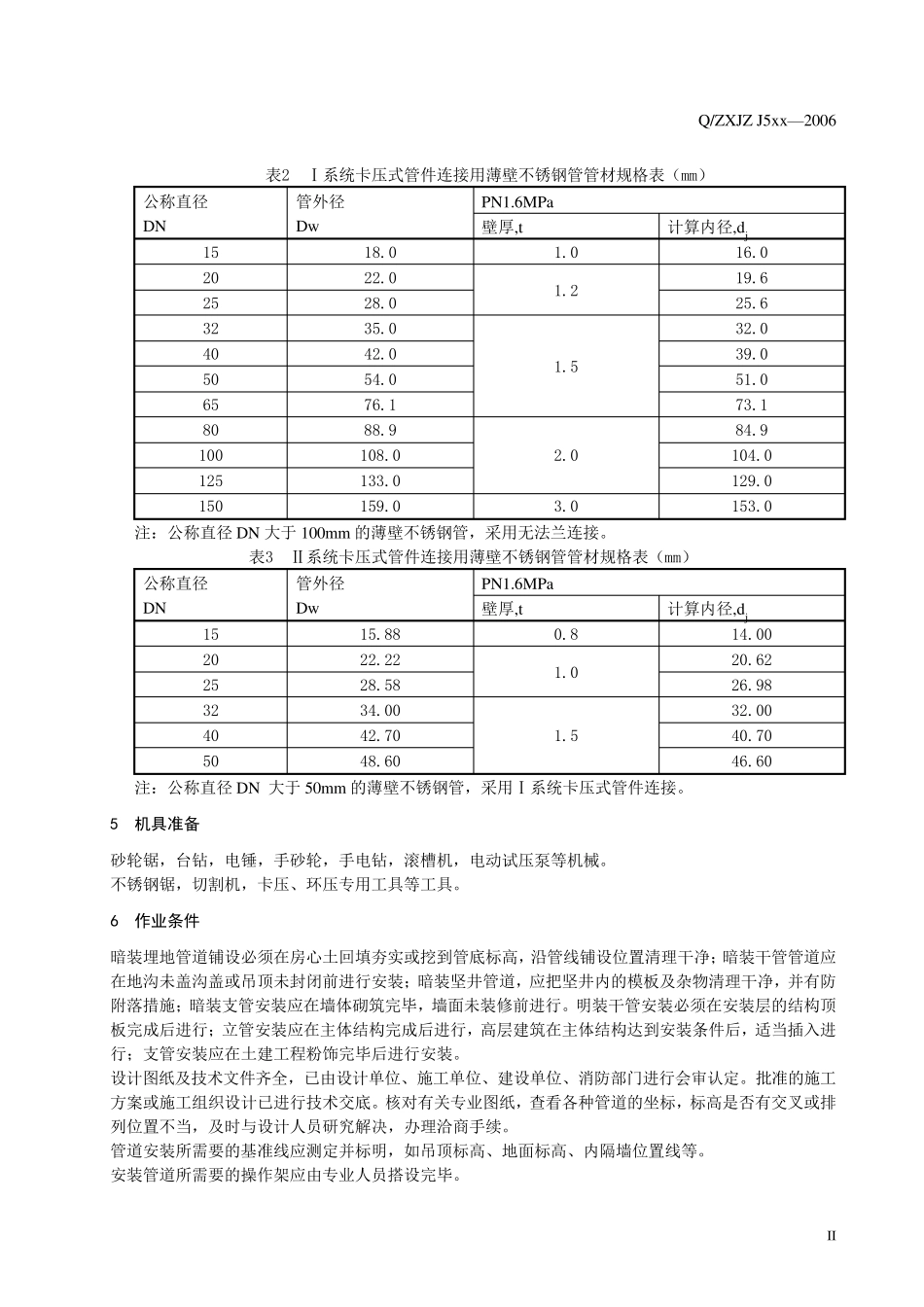

卡压不锈钢管施工工艺标准_第2页
2/8

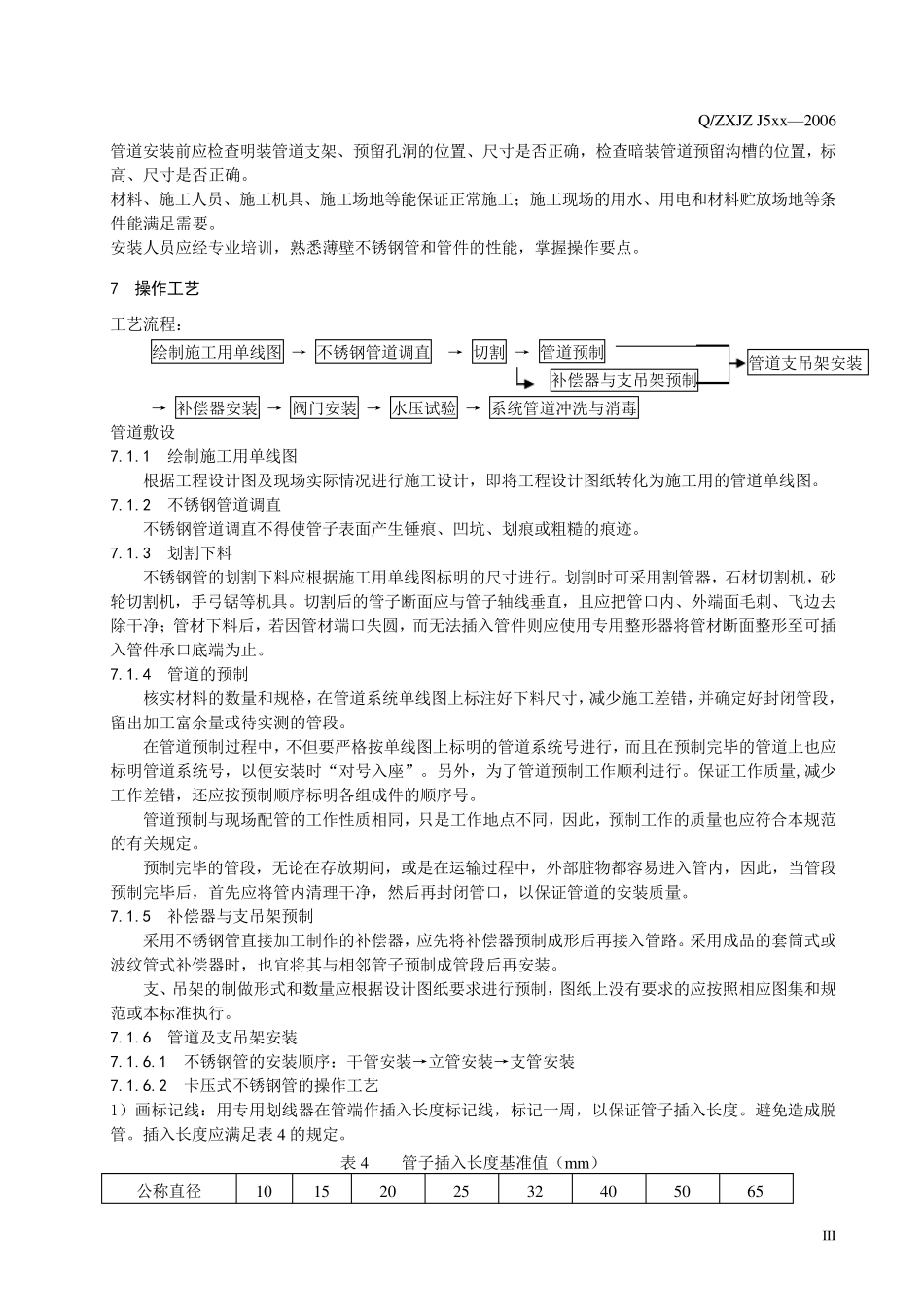

卡压不锈钢管施工工艺标准_第3页
3/8
Q/ZXJZ J5xx—2006 I 建筑给水不锈钢管安装工程施工工艺标准 1 适用范围 本工艺标准适用于民用和一般工业建筑的薄壁不锈钢管道安装工程。 2 引用标准 《建筑工程施工质量验收统一标准》 (GB 50300--2001) 《建筑给水排水及采暖工程施工质量验收规范 》 (GB 50242-2002) 《建筑给水薄壁不锈钢管道工程技术规程》 (CECS 153:2003) 《不锈钢卡压式管件连接用薄壁不锈钢管》 (GB/T 19228.2—2003) 《不锈钢卡压式管件》 (GB/T 19228.1-2003) 3 术语 薄壁不锈钢管 light gauge stinless steel pipes—壁厚为0.6~2.0mm的不锈钢带或不锈钢板通过制管设备用自动氩弧焊等熔焊焊接制成的管材。 覆塑薄壁不锈钢水管 light gauge stailess tteel water pipes wrapped in plastic—外壁有塑料包覆层的薄壁不锈钢水管。 卡压连接 press jointing—以带有特种密封圈的承口管件连接管道,用专用工具压紧管口而起密封和紧固作用的一种连接方式。 环压式连接 ring compression connection —用专用工具将特种密封圈连同管件圆周挤压为一体的一种管道连接形式。 4 材料要求 建筑给水薄壁不锈钢管管道所选用的管材和管件,应具有国家认可的产品检测机构的产品检测报告和产品出场质量证明书。生活直饮水用的管材和管件,还应具有卫生部门的认可文件。 材料进场后应对其进行检查。管件外观应清洁光滑,焊缝表面应无裂纹、气孔、咬边等缺陷,其外表面允 许 有轻 微 的模 痕 ,但 不应有明显 的凹 凸 不平 和超 过壁厚负 偏 差 的划 良 ,纵 向 划 痕 浓 度 不应大 于公 称 壁厚的10%。管材焊缝表面应无裂缝、气孔、咬边、夹 渣 ,内 外面必 须 光滑,不应有超 出钢管壁厚负 公 差的划 伤 、凹 坑 和矫 直痕 迹 等缺陷,断 口应无毛 刺 。 不锈钢管材的材料采用304(0Cr18Ni9)、316(0Cr17Ni12Mo2)、316L(0Cr17Ni14Mo2)、应符 合 GB4239-1991或 YB/T5090-1993 中 的规定 。管材管件的选用可根 据 其用途 按 表1 的规定 执 行。 表1 管材和管件的材质和用途 材质牌 号 用途 304(0Cr18Ni9) 饮用净 水、生活饮用水、空 气、医 用气体、冷 水、热 水等管道用 316(0Cr17Ni12Mo2) 耐 腐 蚀 性 比 0Cr18Ni9高 的场合 316L(0Cr17Ni14Mo2) 燃 气、海 水或高 氯 介 质管道 建筑给水系 统使 用的薄壁不锈钢管...
