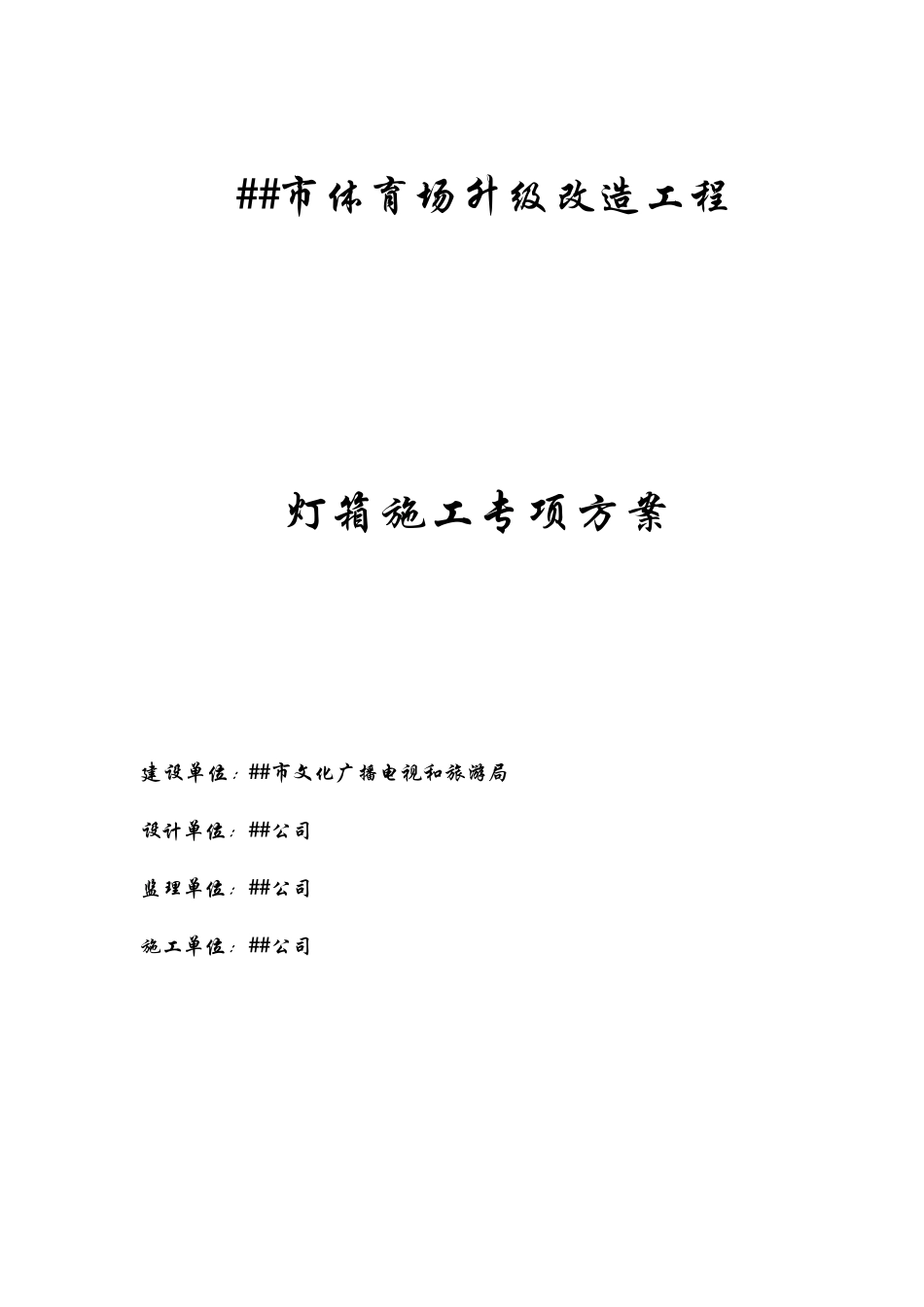

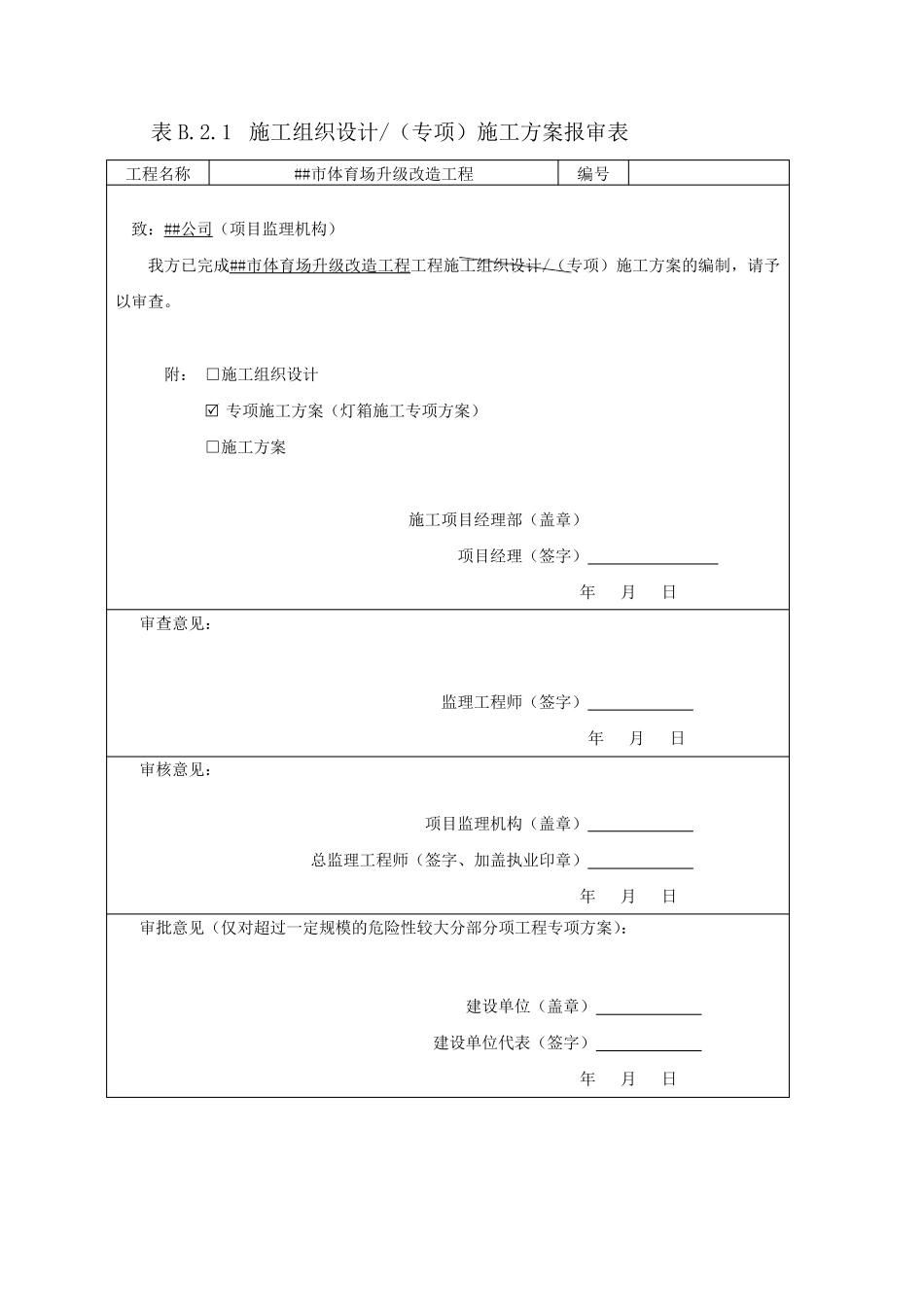

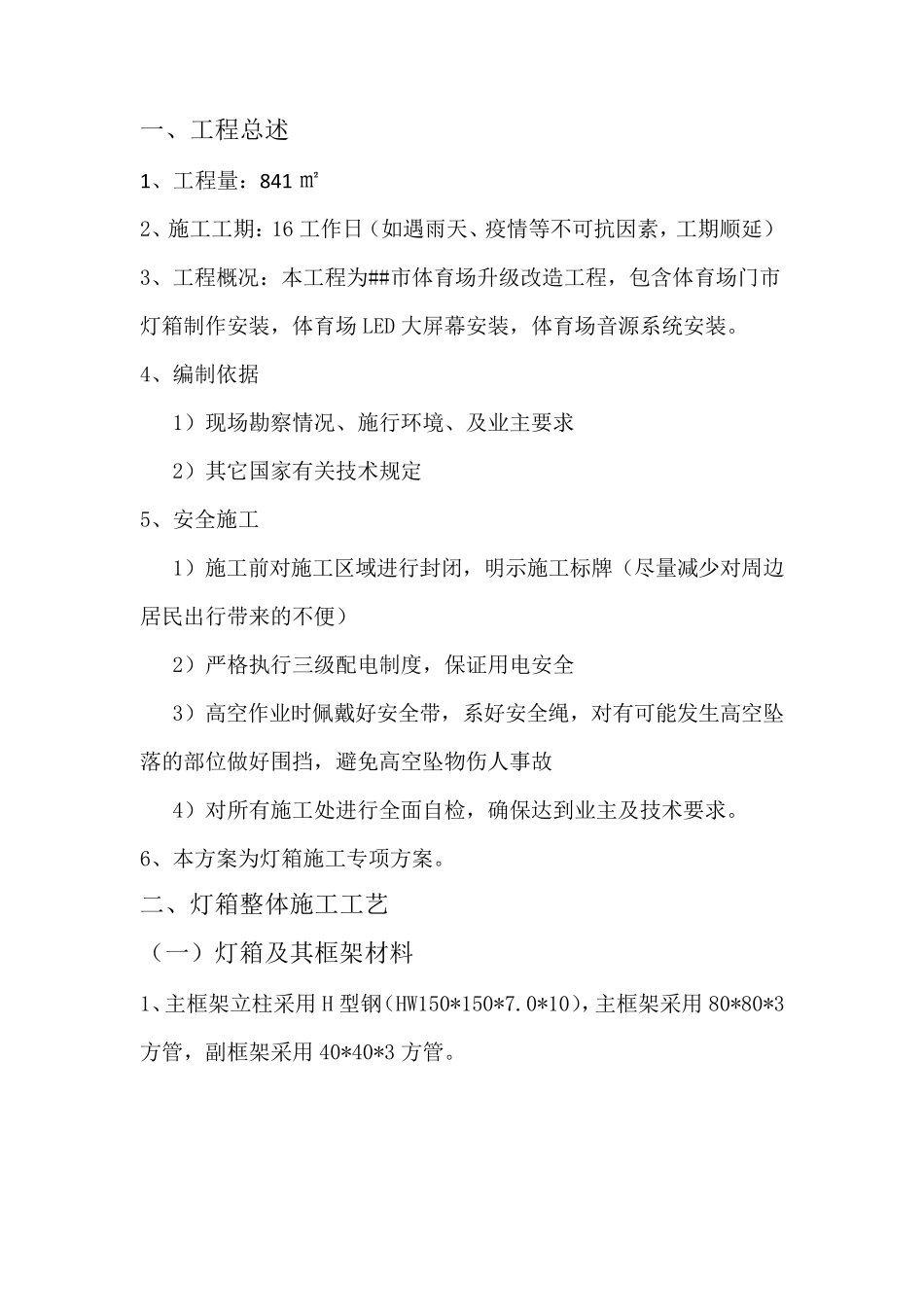

# # 市体育场升级改造工程 灯箱施工专项方案 建设单位:# # 市文化广播电视和旅游局 设计单位:# # 公司 监理单位:# # 公司 施工单位:# # 公司 表B.2.1 施工组织设计/(专项)施工方案报审表 工程名称 ##市体育场升级改造工程 编号 致:##公司(项目监理机构) 我方已完成##市体育场升级改造工程工程施工组织设计/(专项)施工方案的编制,请予以审查。 附: □施工组织设计 专项施工方案(灯箱施工专项方案) □施工方案 施工项目经理部(盖章) 项目经理(签字) 年 月 日 审查意见: 监理工程师(签字) 年 月 日 审核意见: 项目监理机构(盖章) 总监理工程师(签字、加盖执业印章) 年 月 日 审批意见(仅对超过一定规模的危险性较大分部分项工程专项方案): 建设单位(盖章) 建设单位代表(签字) 年 月 日 一、工程总述 1、工程量:841 ㎡ 2、施工工期:16 工作日(如遇雨天、疫情等不可抗因素,工期顺延) 3、工程概况:本工程为##市体育场升级改造工程,包含体育场门市灯箱制作安装,体育场 LED 大屏幕安装,体育场音源系统安装。 4、编制依据 1)现场勘察情况、施行环境、及业主要求 2)其它国家有关技术规定 5、安全施工 1)施工前对施工区域进行封闭,明示施工标牌(尽量减少对周边居民出行带来的不便) 2)严格执行三级配电制度,保证用电安全 3)高空作业时佩戴好安全带,系好安全绳,对有可能发生高空坠落的部位做好围挡,避免高空坠物伤人事故 4)对所有施工处进行全面自检,确保达到业主及技术要求。 6、本方案为灯箱施工专项方案。 二、灯箱整体施工工艺 (一)灯箱及其框架材料 1、主框架立柱 采 用 H 型 钢(HW150*150*7.0*10),主框架采 用 80*80*3方管 ,副 框架采 用 40*40*3 方管 。 2、灯箱为卡布灯箱,采用 8cm 厚专用型材固定在灯箱架体上,灯箱背板为 0.7mm 厚彩钢板,用燕尾自攻钉固定在架体上,灯具采用 LED防水漫反射灯条,每组灯箱内配 4 个防水变压器,固定在架体上,灯箱内部电源线采用 RVV2.5 防水护套线,供电电源采用 RVV6 防水护套线,画布采用室外高清软膜 3P 画布。 (1)灯箱结构示意图 (2)型材示意图(本项目采用采用8cm 型材) (3)防水变压器示意图 6、灯箱框体成品及细节示意图 (二)施工工艺 1、整体工艺 型钢除锈刷漆→切割下料→测量定位→拆除原有干挂石材→安装预埋钢...
