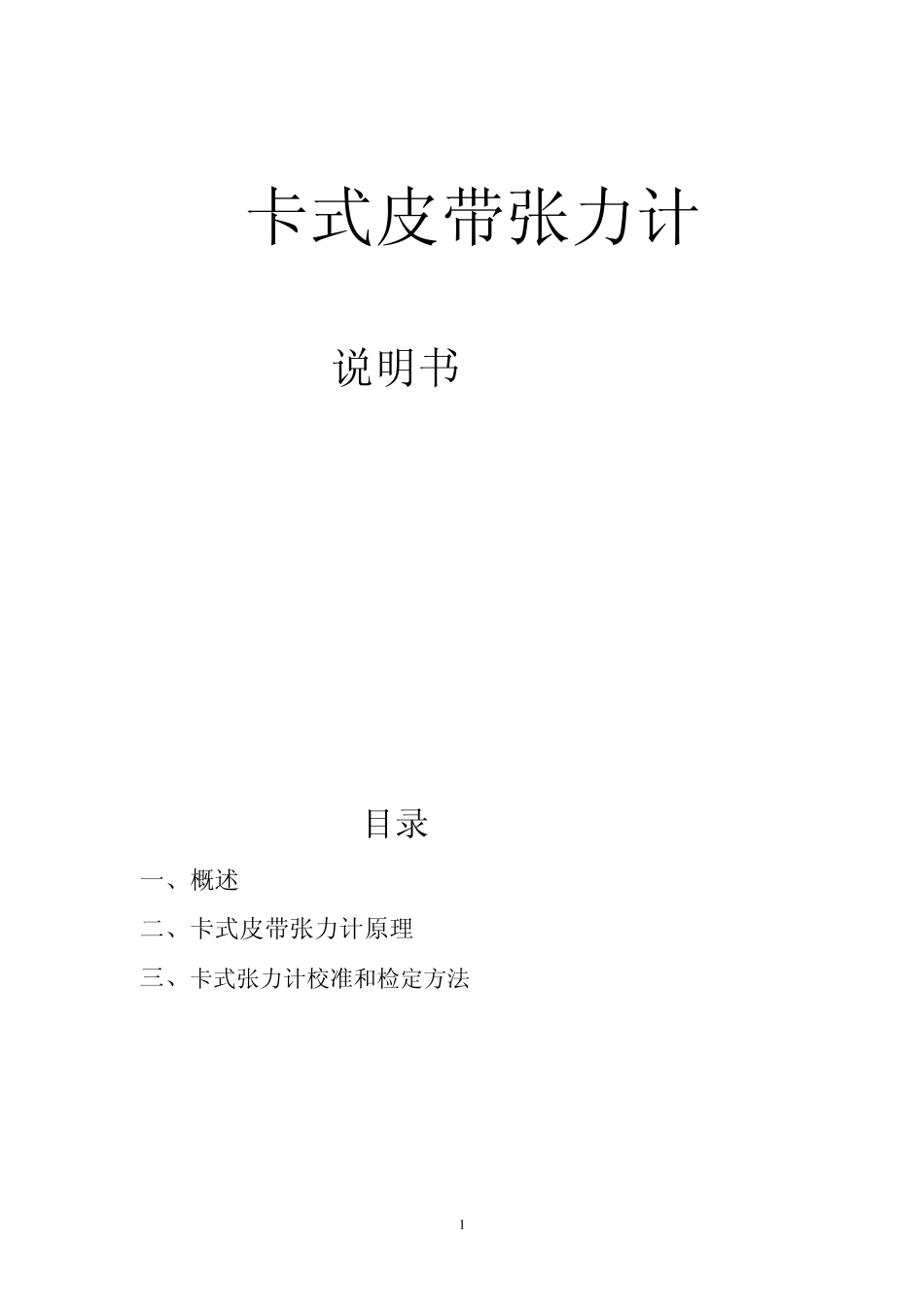

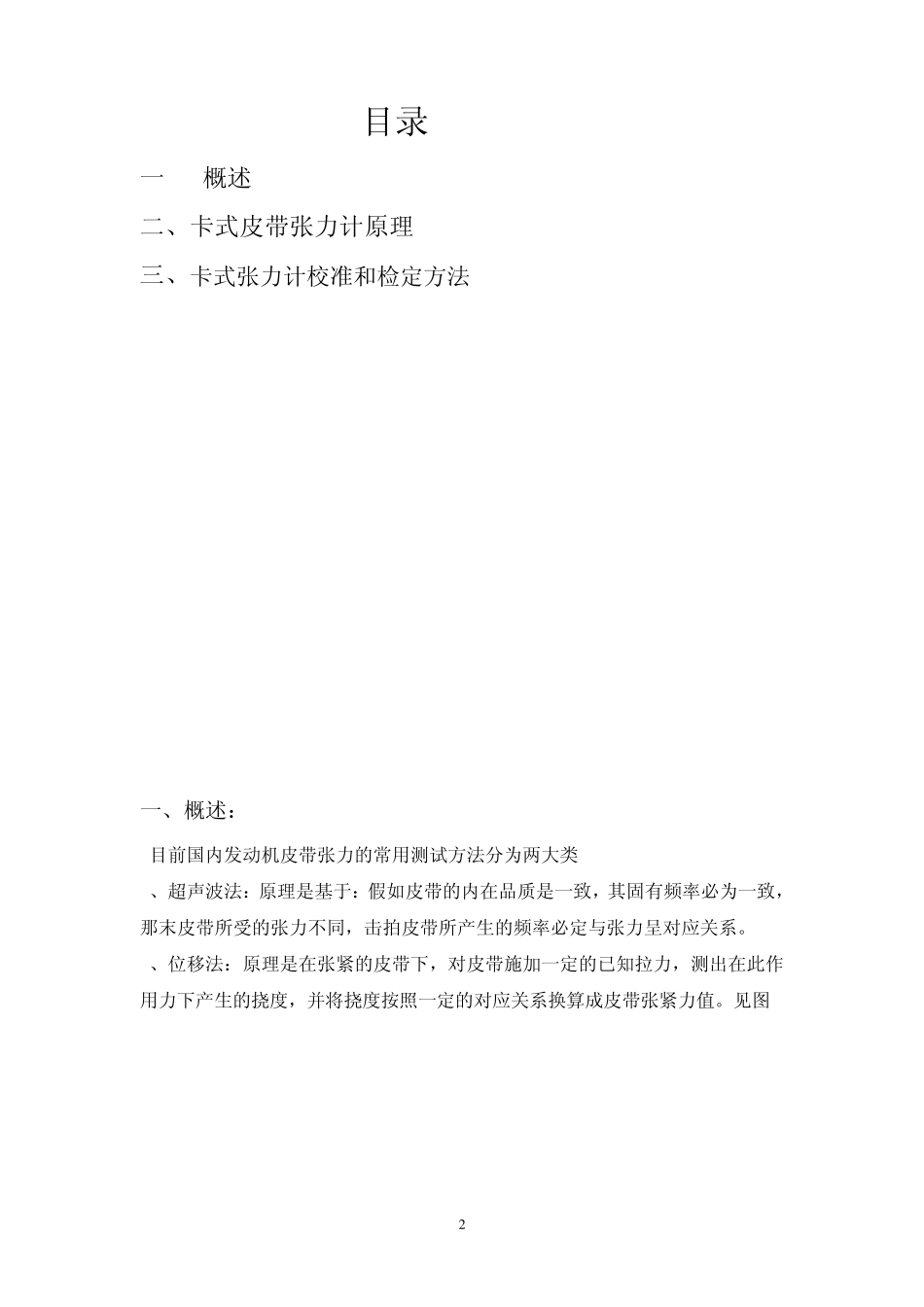

1 卡式皮带张力计 说明书 目录 一、概述 二、卡式皮带张力计原理 三、卡式张力计校准和检定方法 2 目录 一. 概述 二、卡式皮带张力计原理 三、卡式张力计校准和检定方法 一、概述: 目前国内发动机皮带张力的常用测试方法分为两大类: 1、超声波法:原理是基于:假如皮带的内在品质是一致,其固有频率必为一致,那末皮带所受的张力不同,击拍皮带所产生的频率必定与张力呈对应关系。 2、位移法:原理是在张紧的皮带下,对皮带施加一定的已知拉力,测出在此作用力下产生的挠度,并将挠度按照一定的对应关系换算成皮带张紧力值。见图 1 3 图1 第二种方法由于挠度仅与受力大小有关,而与皮带的品质无关,因此在超声波皮带张力计(说明书)中特别强调:对于较为准确的测量,应该用刻度张力计(以位移法为原理的)去校准它。因此超声波张力计的缺点在于准确性受皮带的品质、皮带的几何尺寸、轮系的误差、背景噪声,气流(风)挠动影响。且测量结果包含了横向张力的迭加值,其测量值往往偏大。并无法实现在线测控。 位移法皮带张力仪,由于准确测位移量成本要求高(如采用光栅方式),操作极不方便,不便于在线测控。 二、卡式皮带张力计原理: 四工厂提出攻关皮带张力测控方法的课题。理由: 1、是基于五工厂经常发生皮带异响,怀疑其皮带及皮带张力有问题。 2、生产线能够自动控制张紧轮,而不是人工凭感觉调张紧轮,然后用超声计去复核,波动范围大,人为影响因素也太大。 3、由于皮带传动的要求是在固定松紧比的情况下。反复调节张紧轮,将皮带调整到适合张力值。前者是由轮系结构所决定。后者不论皮带个体差异如何,必须测控出皮带真实的受力值和受力状态。 基于上述要求,合理的方法必须是排除所有假定因素,直接真实测出皮带张力,且应方便在线直接测量。 直接测张力的原理: 4 皮带张力:在外力(拉力)的作用下,皮带内部产生抵抗变形的弹力,数值上是与拉力值相等。由于皮带受拉力时,会产生纵向和横向变形,因此有纵向和横向张力,确定测量方法时排除横向张力。物理学上张力就是定义为拉力。 原理如图2: 图2 位移法是通过挠度形变来反映张力F的大小,事实上同样可以反过来,固定其挠度变形值h,用应变称重传感器直接称出张力F的准确值。固定h的前提是同一种厚度的皮带,在生产线上,每道工序的皮带厚度均是一致的。原理如图3、图4 传感器示意图3 5 图3 简化受力图4 图4 已知L、h,又已测出 N,从力的...
