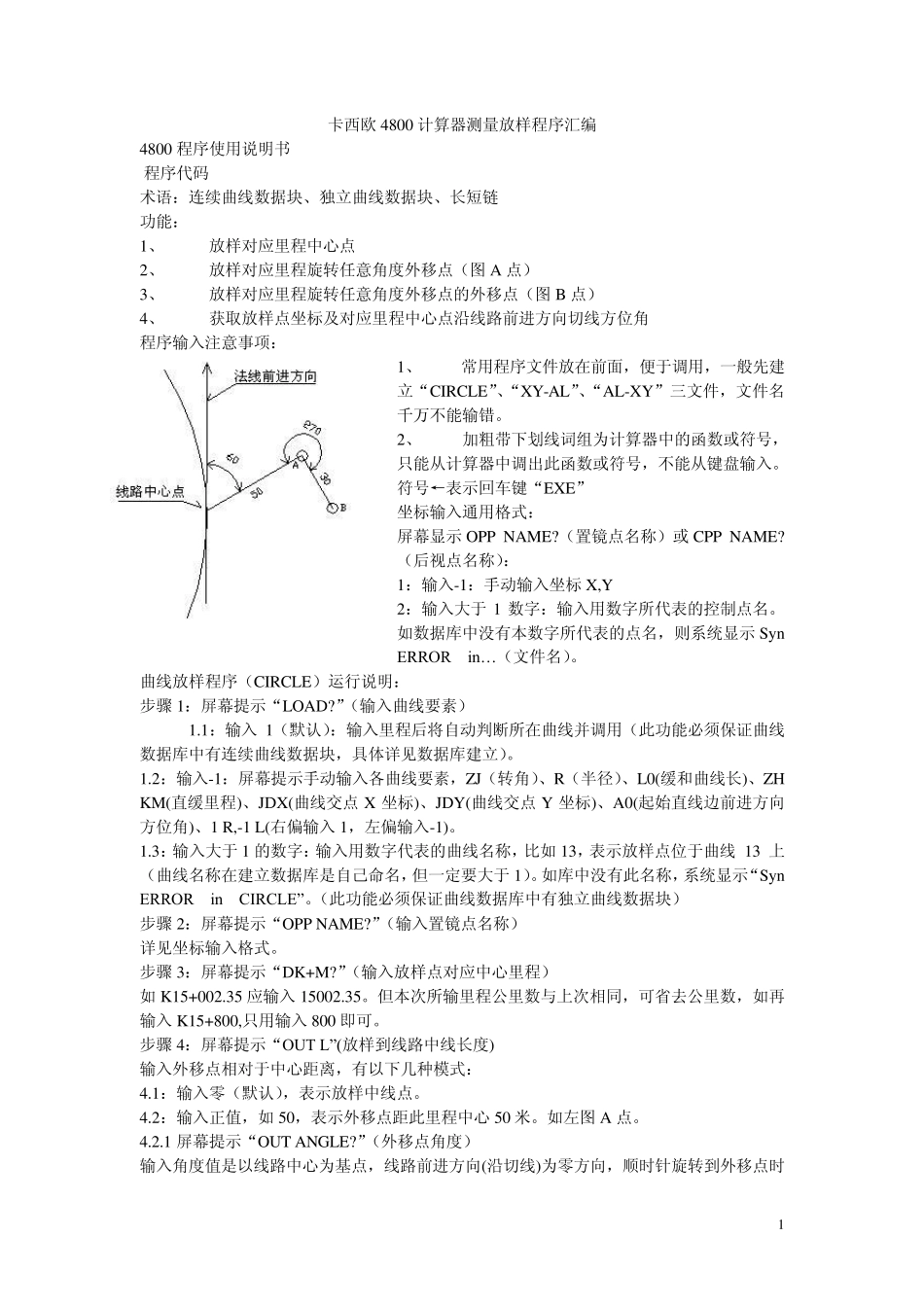

1 卡西欧4800 计算器测量放样程序汇编 4800 程序使用说明书 程序代码 术语：连续曲线数据块、独立曲线数据块、长短链 功能： 1、 放样对应里程中心点 2、 放样对应里程旋转任意角度外移点（图A 点） 3、 放样对应里程旋转任意角度外移点的外移点（图B 点） 4、 获取放样点坐标及对应里程中心点沿线路前进方向切线方位角 程序输入注意事项： 1、 常用程序文件放在前面，便于调用，一般先建立“CIRCLE”、“XY-AL”、“AL-XY”三文件，文件名千万不能输错。 2、 加粗带下划线词组为计算器中的函数或符号，只能从计算器中调出此函数或符号，不能从键盘输入。符号←表示回车键“EXE” 坐标输入通用格式： 屏幕显示 OPP NAME?（置镜点名称）或 CPP NAME?（后视点名称）： 1：输入-1：手动输入坐标X,Y 2：输入大于1 数字：输入用数字所代表的控制点名。如数据库中没有本数字所代表的点名，则系统显示 Syn ERROR in…（文件名）。 曲线放样程序（CIRCLE）运行说明： 步骤 1：屏幕提示“LOAD?”（输入曲线要素） 1.1：输入 1（默认）：输入里程后将自动判断所在曲线并调用（此功能必须保证曲线数据库中有连续曲线数据块，具体详见数据库建立）。 1.2：输入-1：屏幕提示手动输入各曲线要素，ZJ（转角）、R（半径）、L0(缓和曲线长)、ZH KM(直缓里程)、JDX(曲线交点X 坐标)、JDY(曲线交点Y 坐标)、A0(起始直线边前进方向方位角)、1 R,-1 L(右偏输入1，左偏输入-1)。 1.3：输入大于1 的数字：输入用数字代表的曲线名称，比如 13，表示放样点位于曲线 13 上（曲线名称在建立数据库是自己命名，但一定要大于1）。如库中没有此名称，系统显示“Syn ERROR in CIRCLE”。（此功能必须保证曲线数据库中有独立曲线数据块） 步骤 2：屏幕提示“OPP NAME?”（输入置镜点名称） 详见坐标输入格式。 步骤 3：屏幕提示“DK+M?”（输入放样点对应中心里程） 如 K15+002.35 应输入15002.35。但本次所输里程公里数与上次相同，可省去公里数，如再输入K15+800,只用输入800 即可。 步骤 4：屏幕提示“OUT L”(放样到线路中线长度) 输入外移点相对于中心距离，有以下几种模式： 4.1：输入零（默认），表示放样中线点。 4.2：输入正值，如 50，表示外移点距此里程中心50 米。如左图A 点。 4.2.1 屏幕提示“OUT ANGLE?”（外移点角度） 输入角度值是以线路中心为基点，线路前进方向(沿切线)为零方向...
