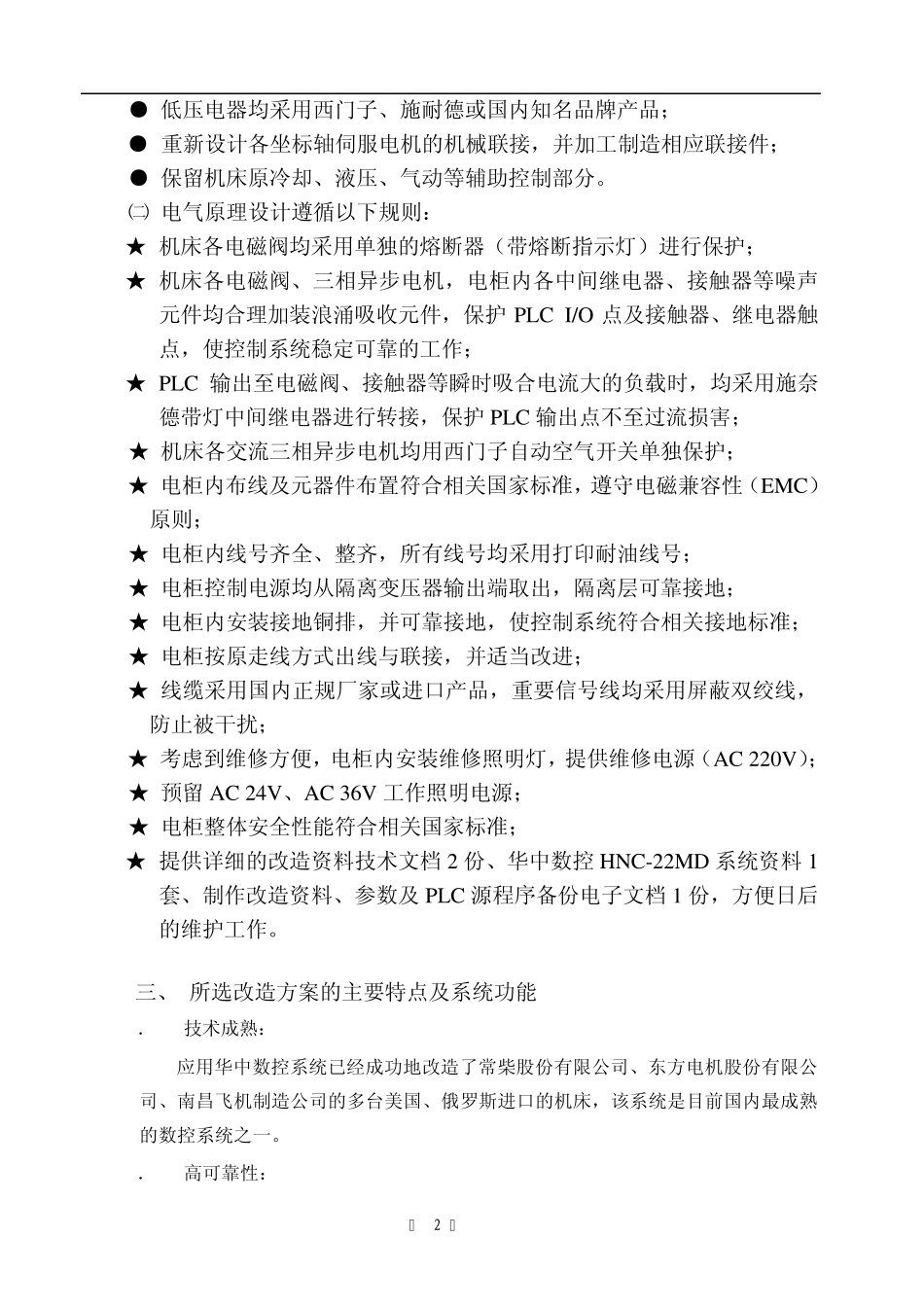

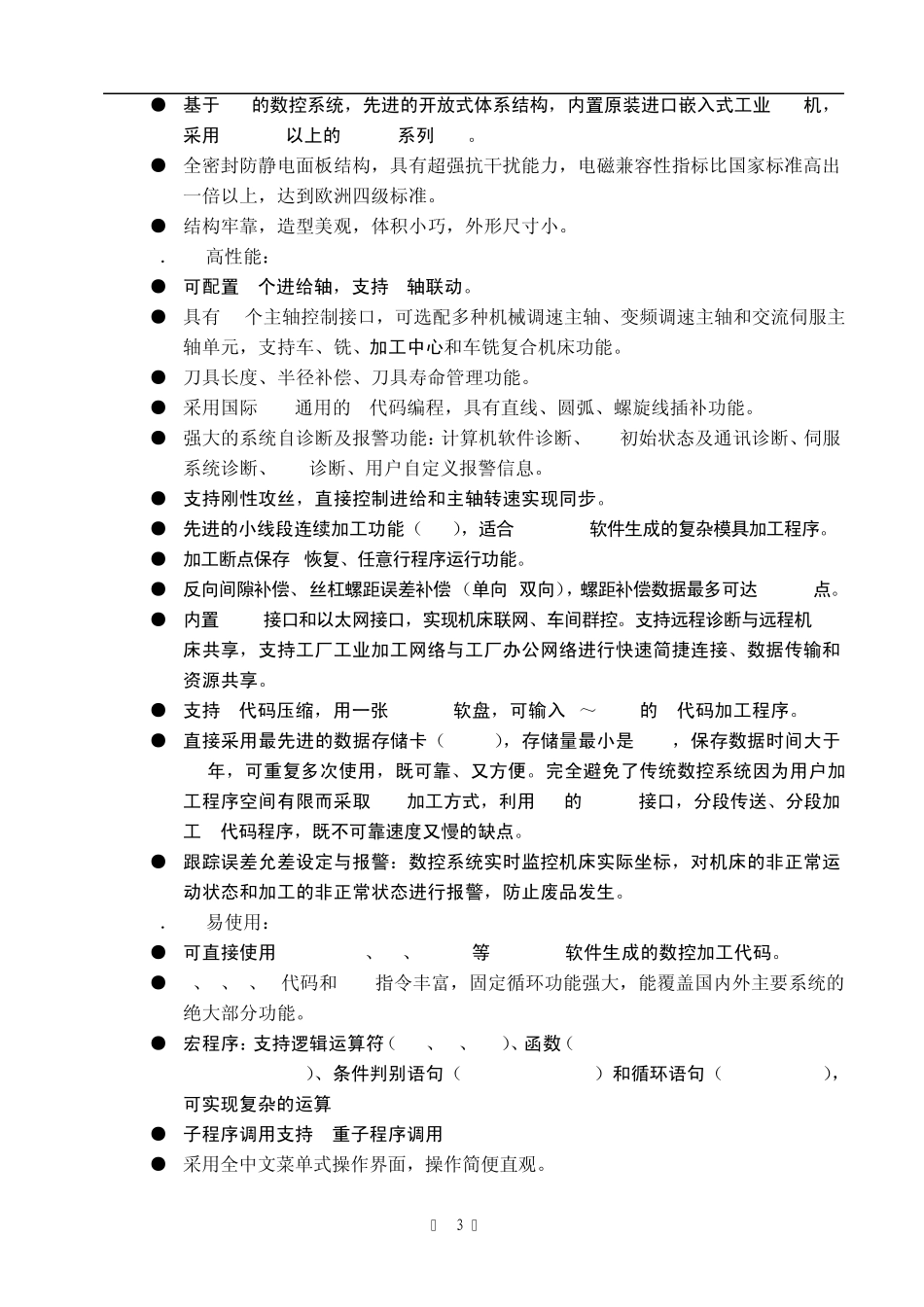

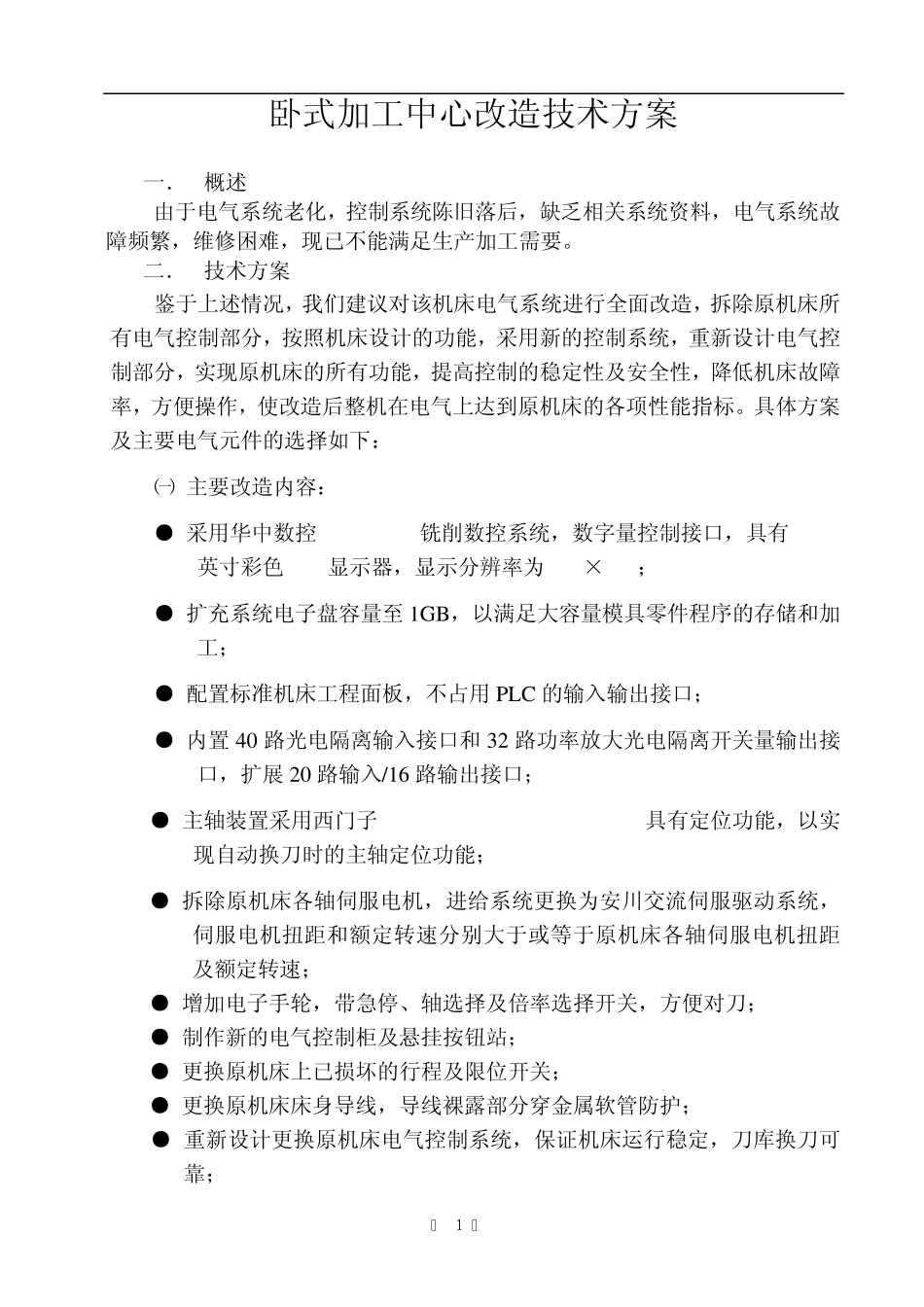

第 1 页 卧式加工中心改造技术方案 一． 概述 由于电气系统老化，控制系统陈旧落后，缺乏相关系统资料，电气系统故障频繁，维修困难，现已不能满足生产加工需要。 二． 技术方案 鉴于上述情况，我们建议对该机床电气系统进行全面改造，拆除原机床所有电气控制部分，按照机床设计的功能，采用新的控制系统，重新设计电气控制部分，实现原机床的所有功能，提高控制的稳定性及安全性，降低机床故障率，方便操作，使改造后整机在电气上达到原机床的各项性能指标。具体方案及主要电气元件的选择如下： ㈠ 主要改造内容： ● 采用华中数控 HNC-22MD铣削数控系统，数字量控制接口，具有 10.4英寸彩色LCD显示器，显示分辨率为680×480； ● 扩充系统电子盘容量至 1GB，以满足大容量模具零件程序的存储和加工； ● 配置标准机床工程面板，不占用 PLC 的输入输出接口； ● 内置 40 路光电隔离输入接口和 32 路功率放大光电隔离开关量输出接口，扩展 20 路输入/16 路输出接口； ● 主轴装置采用西门子 6RA70 SIMOREG DC MASTER,具有定位功能，以实现自动换刀时的主轴定位功能； ● 拆除原机床各轴伺服电机，进给系统更换为安川交流伺服驱动系统，伺服电机扭距和额定转速分别大于或等于原机床各轴伺服电机扭距及额定转速； ● 增加电子手轮，带急停、轴选择及倍率选择开关，方便对刀； ● 制作新的电气控制柜及悬挂按钮站； ● 更换原机床上已损坏的行程及限位开关； ● 更换原机床床身导线，导线裸露部分穿金属软管防护； ● 重新设计更换原机床电气控制系统，保证机床运行稳定，刀库换刀可靠； 第 2 页 ● 低压电器均采用西门子、施耐德或国内知名品牌产品； ● 重新设计各坐标轴伺服电机的机械联接，并加工制造相应联接件； ● 保留机床原冷却、液压、气动等辅助控制部分。 ㈡ 电气原理设计遵循以下规则： ★ 机床各电磁阀均采用单独的熔断器（带熔断指示灯）进行保护； ★ 机床各电磁阀、三相异步电机，电柜内各中间继电器、接触器等噪声元件均合理加装浪涌吸收元件，保护 PLC I/O 点及接触器、继电器触点，使控制系统稳定可靠的工作； ★ PLC 输出至电磁阀、接触器等瞬时吸合电流大的负载时，均采用施奈德带灯中间继电器进行转接，保护 PLC 输出点不至过流损害； ★ 机床各交流三相异步电机均用西门子自动空气开关单独保护； ★ 电柜内布线及元器件布置符合相关国家标准，遵...
