卧式单面多轴钻孔组合机床动力滑台的液压系统的课程设计.

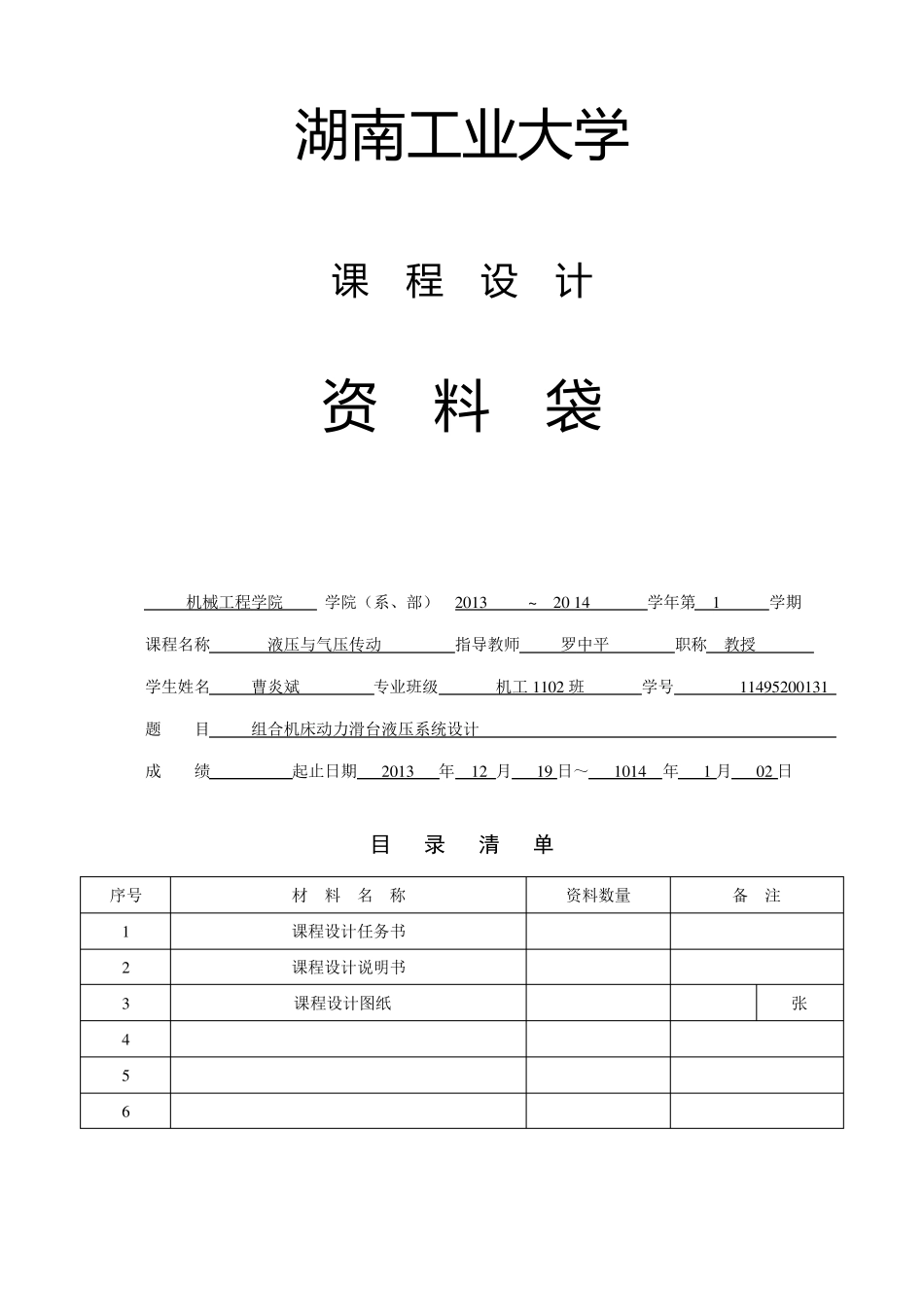

湖 南 工 业大学 课 程 设 计 资 料 袋 机械工程学院 学院（系、部） 2013 ~ 20 14 学年第 1 学期 课程名称 液压与气压传动 指导教师 罗中平 职称 教授 学生姓名 曹炎斌 专业班级 机工1102 班 学号 11495200131 题 目 组合机床动力滑台液压系统设计 成 绩 起止日期 2013 年 12 月 19 日～ 1014 年 1 月 02 日 目 录 清 单 序号 材 料 名 称 资料数量 备 注 1 课程设计任务书 2 课程设计说明书 3 课程设计图纸 张 4 5 6 湖南工业大学 课程设计任务书 2 0 1 3 —2 0 1 4 学年第1 学期 机械工程 学院（系、部） 机电一体化 专业 1102 班级 课程名称： 液压与气动 设计题目： 组合机床动力滑台液压系统设计 1 完成期限：自 2013 年 12 月 30 日至 2014 年 1 月 3 日共 1 周 内 容 及 任 务 一、设计的主要技术参数 试为某厂汽缸加工自动线上设计一台卧式单面多轴钻孔组合机床动力滑台液压系统。机床有主轴 16 根，钻 14 个 φ13.9mm 的孔，2 个 φ8.5mm 的孔。 1）机床要求的工作循环是： 快速接近工件，然后以工作速度钻孔，加工完毕后快速退回原始位置，最后自动停止。动力滑台采用平导轨。 2）机床的工作参数如下： 假设运动部件重 G＝9800N，切削力 Fw=30500N；快进快退速度 v1=v3=5.5m/min；动力滑台采用平导轨，静、动摩擦因数 μs=0.2，μd=0.1；往复运动的加速、减速时间为 0.2s；快进行程L1=100mm；工进行程L2=50mm，执行元件使用液压缸，试设计计算其液压系统。 3）机床自动化要求： 要求系统采用电液结合，实现自动循环，速度换接无冲击，且速度要稳定，能承受一定量的反向负荷。 二、设计任务 完成如下工作： 1）按机床要求设计液压系统，绘出液压系统图。 2）确定滑台液压缸的结构 参数。 3）计算系统各 参数，列 出电磁 铁 动作顺 序 表 。 4）选 择 液压元件型 号 ，列 出元件明 细 表 。 5）验 算液压系统性 能。 三、设计工作量 1）撰 写 课程设计计算说 明 书 一份 ，不 少 于 三 千 字 。要求计算说 明 书 计算准 确、文 字 通顺 、编 排 规 范 。 2）绘制 液压系统原理 图图纸 一张 、要求图面布 置合理 、正 确清 晰 、符 合相 关 标 准 及有关 规 定。 进 起 止日期 工作内容 度 安 排 2 0 1 3 .1...
