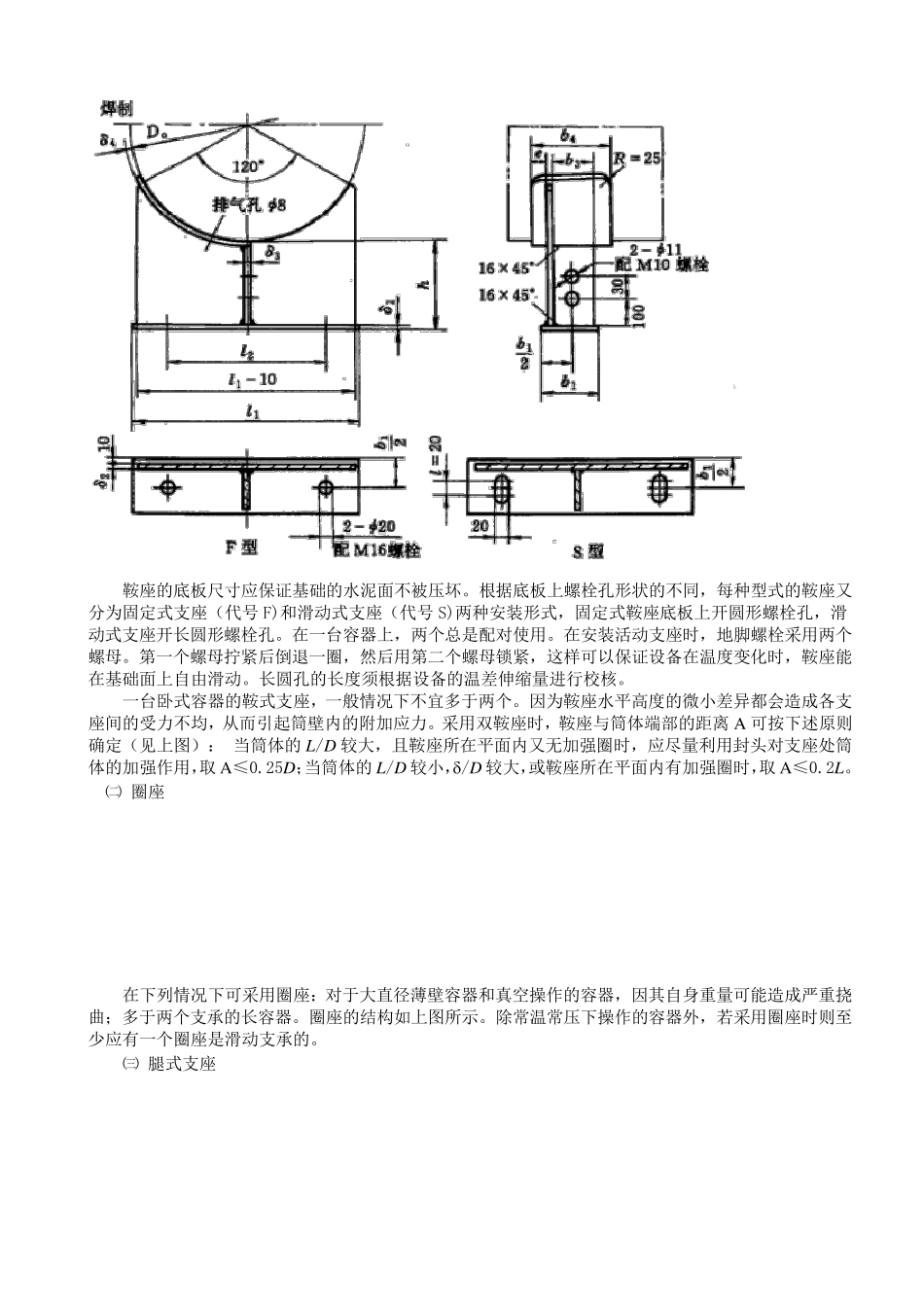

卧式容器的支座 浏览字体设置: - 11pt + 10pt 12pt 14pt 16pt 放入我的网络收藏夹 一、卧式容器的支座 卧式容器的支座有三种:鞍座、圈座和支腿。 ㈠ 鞍式支座 鞍座是应用最广泛的一种卧式容器支座,常见的卧式容器和大型卧式贮槽,热交换器等多采用这种支座。鞍式支座如上图所示,为了简化设计计算,鞍式支座已有标准JB/T4712-92 《鞍式支座》,设计时可根据容器的公称直径和容器的重量选用标准中的规格。 鞍座是由横向筋板、若干轴向筋板和底板焊接而成。在与设备连接处,有带加强垫板和不带加强垫板两种结构。 鞍式支座的鞍座包角为120°或 150°,以保证容器在支座上安放稳定。鞍座的高度有200、300、400 和500mm 四种规格,但可以根据需要改变,改变后应作强度校核。鞍式支座的宽度 b 可根据容器的公称直径查出。 鞍座分为A 型(轻型)和B 型(重型)两类,其中重型又分为BⅠ~BⅤ五种型号。其中BⅠ型结构如BⅠ型鞍座结构图所示。A 型和B 型的区别在于筋板和底板、垫板等尺寸不同或数量不同。 BI 型鞍座结构图 鞍 座 的 底 板 尺 寸 应 保 证 基 础 的 水 泥 面 不 被 压 坏 。 根 据 底 板 上 螺 栓 孔 形 状 的 不 同 , 每 种 型 式 的 鞍 座 又分 为 固 定 式 支 座 ( 代 号 F)和 滑 动 式 支 座 ( 代 号 S)两 种 安 装 形 式 , 固 定 式 鞍 座 底 板 上 开 圆 形 螺 栓 孔 , 滑动 式 支 座 开 长 圆 形 螺 栓 孔 。 在 一 台 容 器 上 , 两 个 总 是 配 对 使 用 。 在 安 装 活 动 支 座 时 , 地 脚 螺 栓 采 用 两 个螺 母 。 第 一 个 螺 母 拧 紧 后 倒 退 一 圈 , 然 后 用 第 二 个 螺 母 锁 紧 , 这 样 可 以 保 证 设 备 在 温 度 变 化 时 , 鞍 座 能在 基 础 面 上 自 由 滑 动 。 长 圆 孔 的 长 度 须 根 据 设 备 的 温 差 伸 缩 量 进 行 校 核 。 一 台 卧 式 容 器 的 鞍 式 支 座 , 一 般 情 况 下 不 宜 多 于 两 个 。 因 为 鞍 座 水 平 高 度 的 微 小 差 异 都 会 造 成 各 支座 间 的 受 力 不 均 , 从 而 引 起筒壁内的 附加应 力 。 采 用 双鞍 座 时 , 鞍 座 与筒体端部的...
