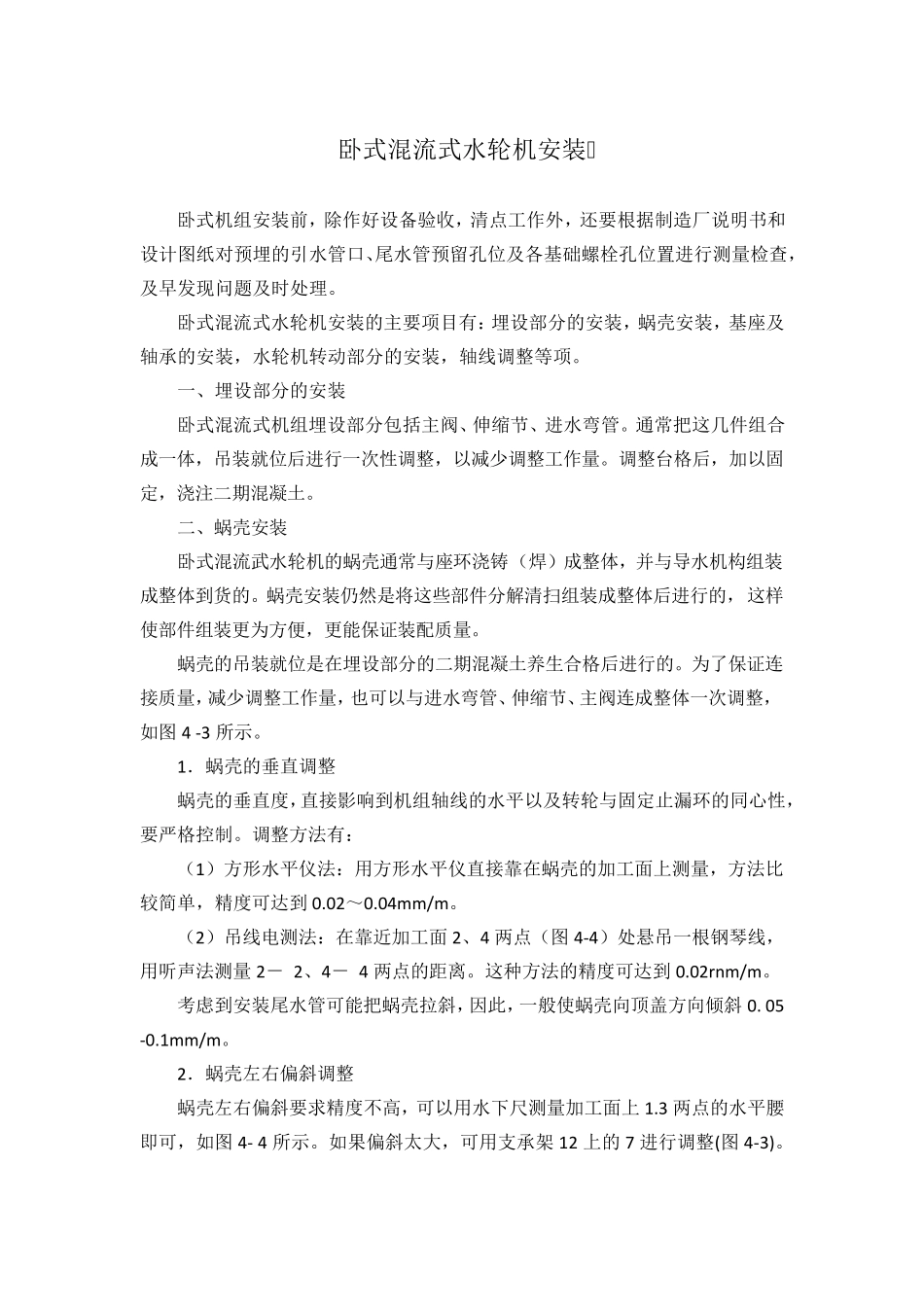

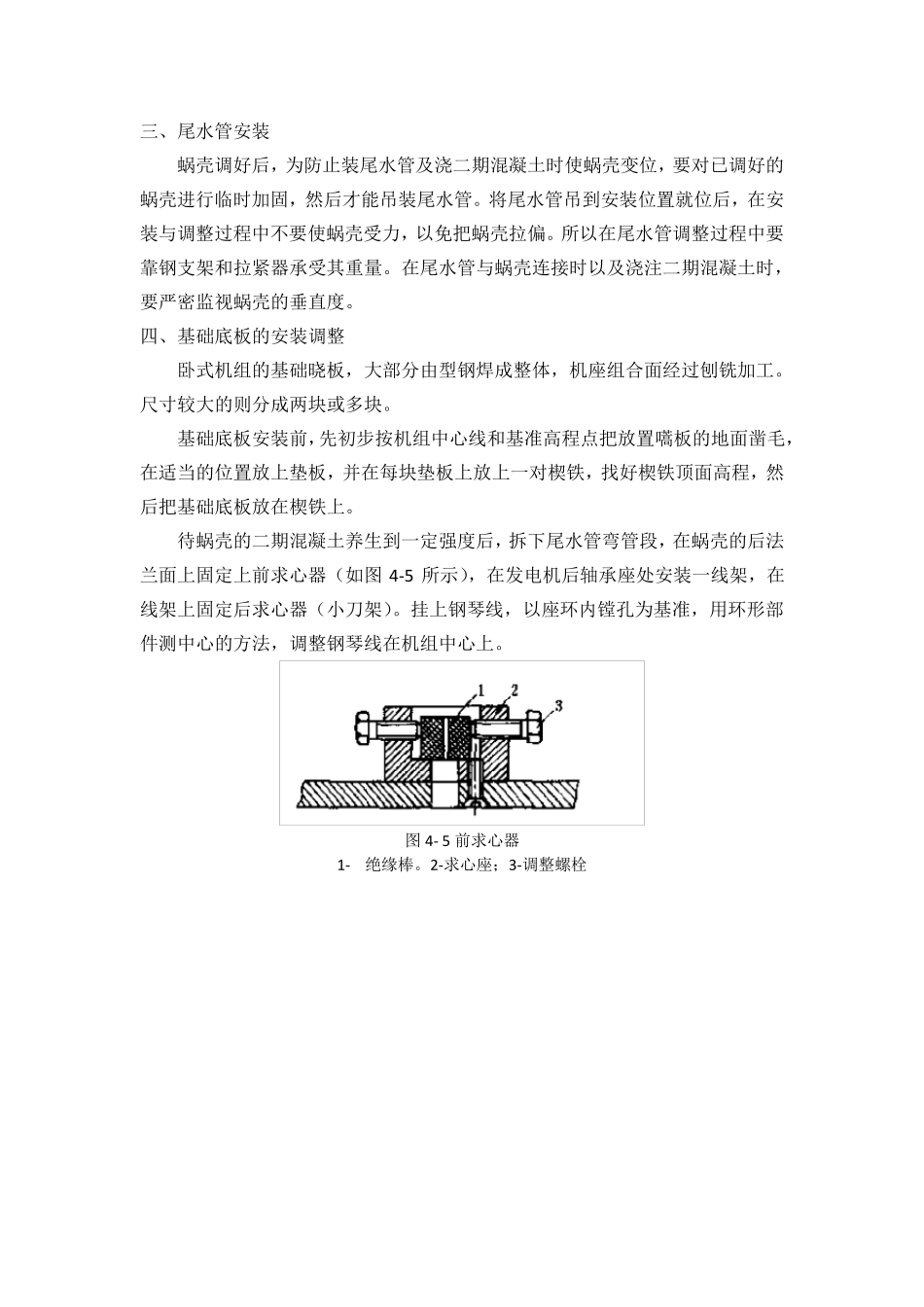

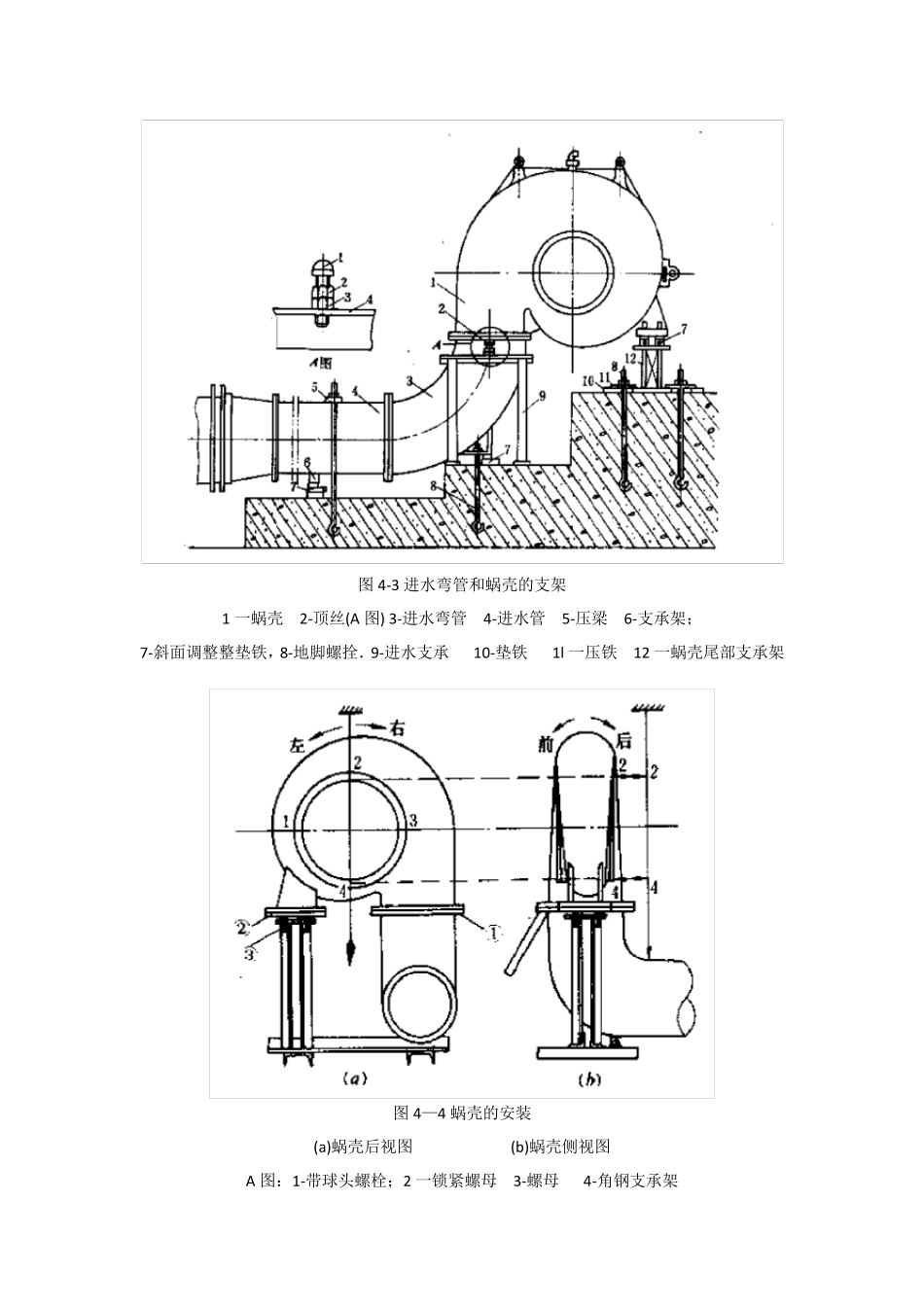

卧式混流式水轮机安装 卧式机组安装前，除作好设备验收，清点工作外，还要根据制造厂说明书和设计图纸对预埋的引水管口、尾水管预留孔位及各基础螺栓孔位置进行测量检查，及早发现问题及时处理。 卧式混流式水轮机安装的主要项目有：埋设部分的安装，蜗壳安装，基座及轴承的安装，水轮机转动部分的安装，轴线调整等项。 一、埋设部分的安装 卧式混流式机组埋设部分包括主阀、伸缩节、进水弯管。通常把这几件组合成一体，吊装就位后进行一次性调整，以减少调整工作量。调整台格后，加以固定，浇注二期混凝土。 二、蜗壳安装 卧式混流武水轮机的蜗壳通常与座环浇铸（焊）成整体，并与导水机构组装成整体到货的。蜗壳安装仍然是将这些部件分解清扫组装成整体后进行的，这样使部件组装更为方便，更能保证装配质量。 蜗壳的吊装就位是在埋设部分的二期混凝土养生合格后进行的。为了保证连接质量，减少调整工作量，也可以与进水弯管、伸缩节、主阀连成整体一次调整，如图4 -3 所示。 1．蜗壳的垂直调整 蜗壳的垂直度，直接影响到机组轴线的水平以及转轮与固定止漏环的同心性，要严格控制。调整方法有： （1）方形水平仪法：用方形水平仪直接靠在蜗壳的加工面上测量，方法比较简单，精度可达到 0.02～0.04mm/m。 （2）吊线电测法：在靠近加工面 2、4 两点（图4-4）处悬吊一根钢琴线，用听声法测量 2－ 2、4－ 4 两点的距离。这种方法的精度可达到 0.02rnm/m。 考虑到安装尾水管可能把蜗壳拉斜，因此，一般使蜗壳向顶盖方向倾斜 0. 05 -0.1mm/m。 2．蜗壳左右偏斜调整 蜗壳左右偏斜要求精度不高，可以用水下尺测量加工面上 1.3 两点的水平腰即可，如图4- 4 所示。如果偏斜太大，可用支承架 12 上的7 进行调整(图4-3)。 图4-3 进水弯管和蜗壳的支架 1 一蜗壳 2-顶丝(A 图) 3-进水弯管 4-进水管 5-压梁 6-支承架； 7-斜面调整整垫铁，8-地脚螺拴．9-进水支承 10-垫铁 1l一压铁 12 一蜗壳尾部支承架 图4—4 蜗壳的安装 (a)蜗壳后视图 (b)蜗壳侧视图 A 图：1-带球头螺栓；2 一锁紧螺母 3-螺母 4-角钢支承架 三、尾水管安装 蜗壳调好后，为防止装尾水管及浇二期混凝土时使蜗壳变位，要对已调好的蜗壳进行临时加固，然后才能吊装尾水管。将尾水管吊到安装位置就位后，在安装与调整过程中不要使蜗壳受力，以免把蜗壳拉偏。所以在尾水管调整过程中要靠钢支架和拉紧器承受其重量。在尾水管与蜗壳连接时...
