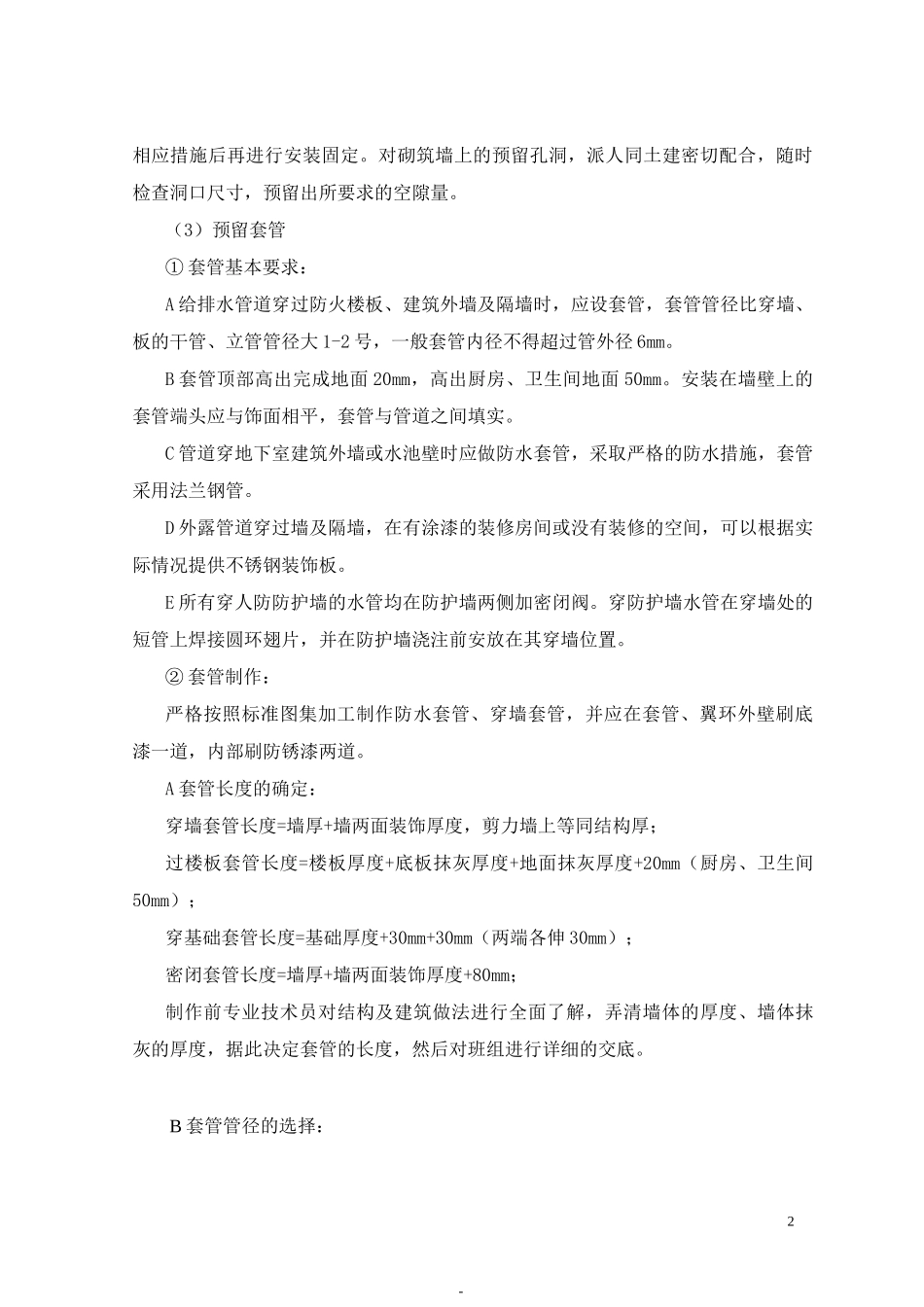

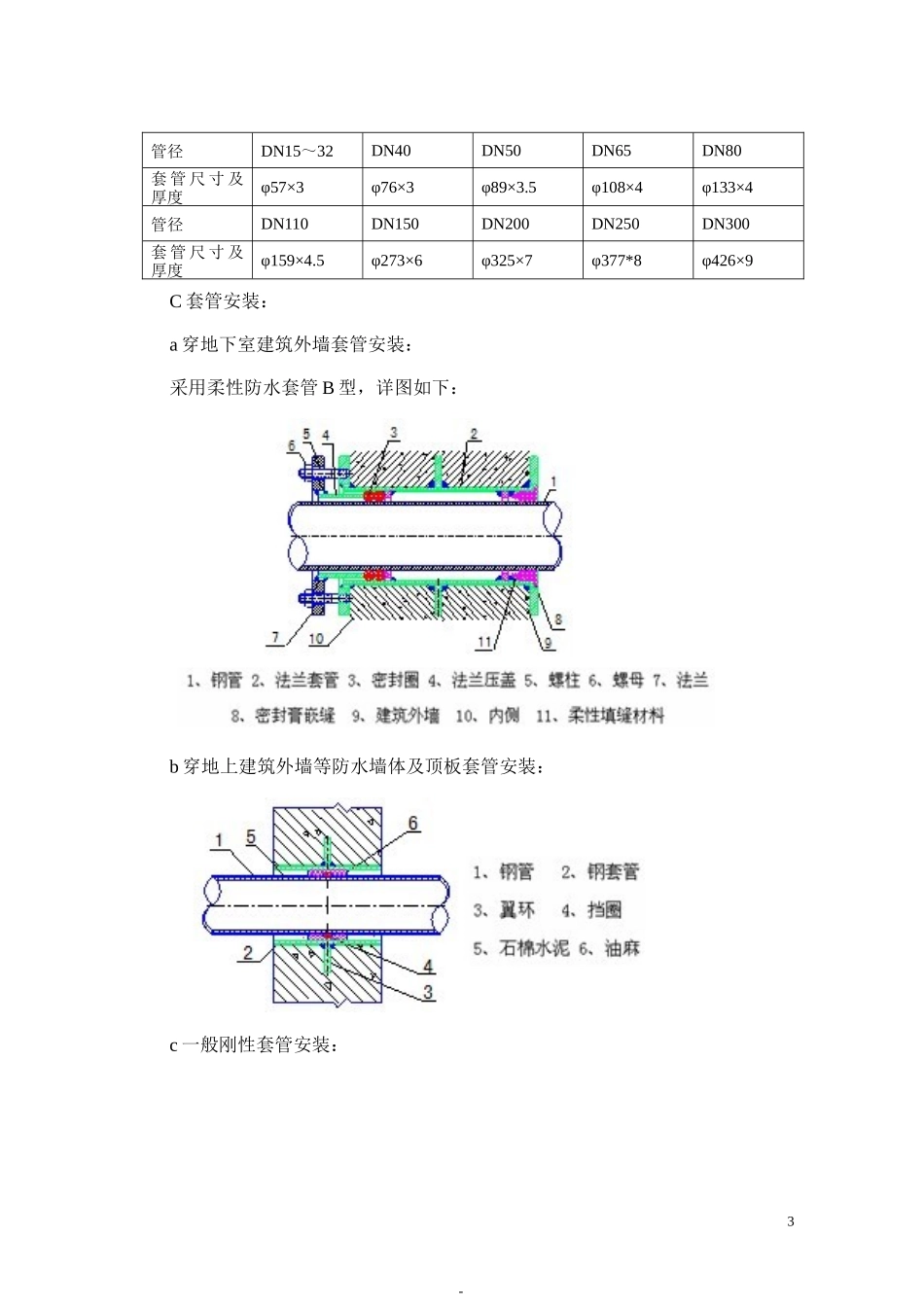

9.11 机电安装施工方案9.11.1 给排水施工方案9.11.1.1 预留预埋施工方案机电工程深化设计完成后，预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。1）预留预埋施工流程图预留预埋施工流程图2）给排水工程预留预埋（1）在土建楼板模板铺设完毕，底筋绑扎前，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。（2）当遇有较大的孔洞,模具与多根钢筋相碰时，与土建技术人员协商，采取 -1相应措施后再进行安装固定。对砌筑墙上的预留孔洞，派人同土建密切配合，随时检查洞口尺寸，预留出所要求的空隙量。（3）预留套管① 套管基本要求：A 给排水管道穿过防火楼板、建筑外墙及隔墙时，应设套管，套管管径比穿墙、板的干管、立管管径大 1-2 号，一般套管内径不得超过管外径 6mm。B 套管顶部高出完成地面 20mm，高出厨房、卫生间地面 50mm。安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。C 管道穿地下室建筑外墙或水池壁时应做防水套管，采取严格的防水措施，套管采用法兰钢管。D 外露管道穿过墙及隔墙，在有涂漆的装修房间或没有装修的空间，可以根据实际情况提供不锈钢装饰板。E 所有穿人防防护墙的水管均在防护墙两侧加密闭阀。穿防护墙水管在穿墙处的短管上焊接圆环翅片，并在防护墙浇注前安放在其穿墙位置。② 套管制作：严格按照标准图集加工制作防水套管、穿墙套管，并应在套管、翼环外壁刷底漆一道，内部刷防锈漆两道。A 套管长度的确定：穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚；过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（厨房、卫生间50mm）；穿基础套管长度=基础厚度+30mm+30mm（两端各伸 30mm）；密闭套管长度=墙厚+墙两面装饰厚度+80mm；制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。B 套管管径的选择： -2管径DN15～32DN40DN50DN65DN80套 管 尺 寸 及厚度φ57×3φ76×3φ89×3.5φ108×4φ133×4管径DN110DN150DN200DN250DN300套 管 尺 寸 ...
