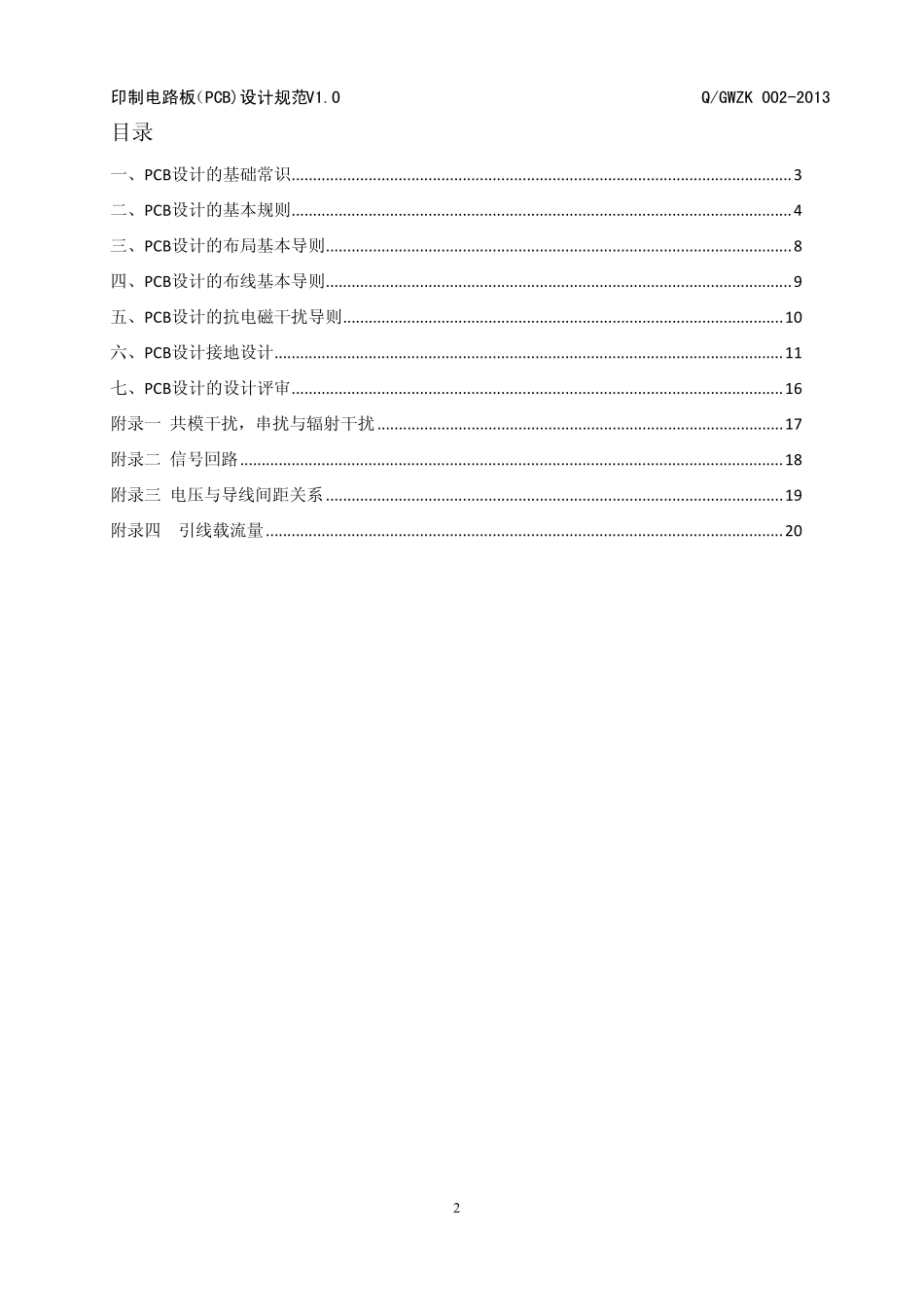

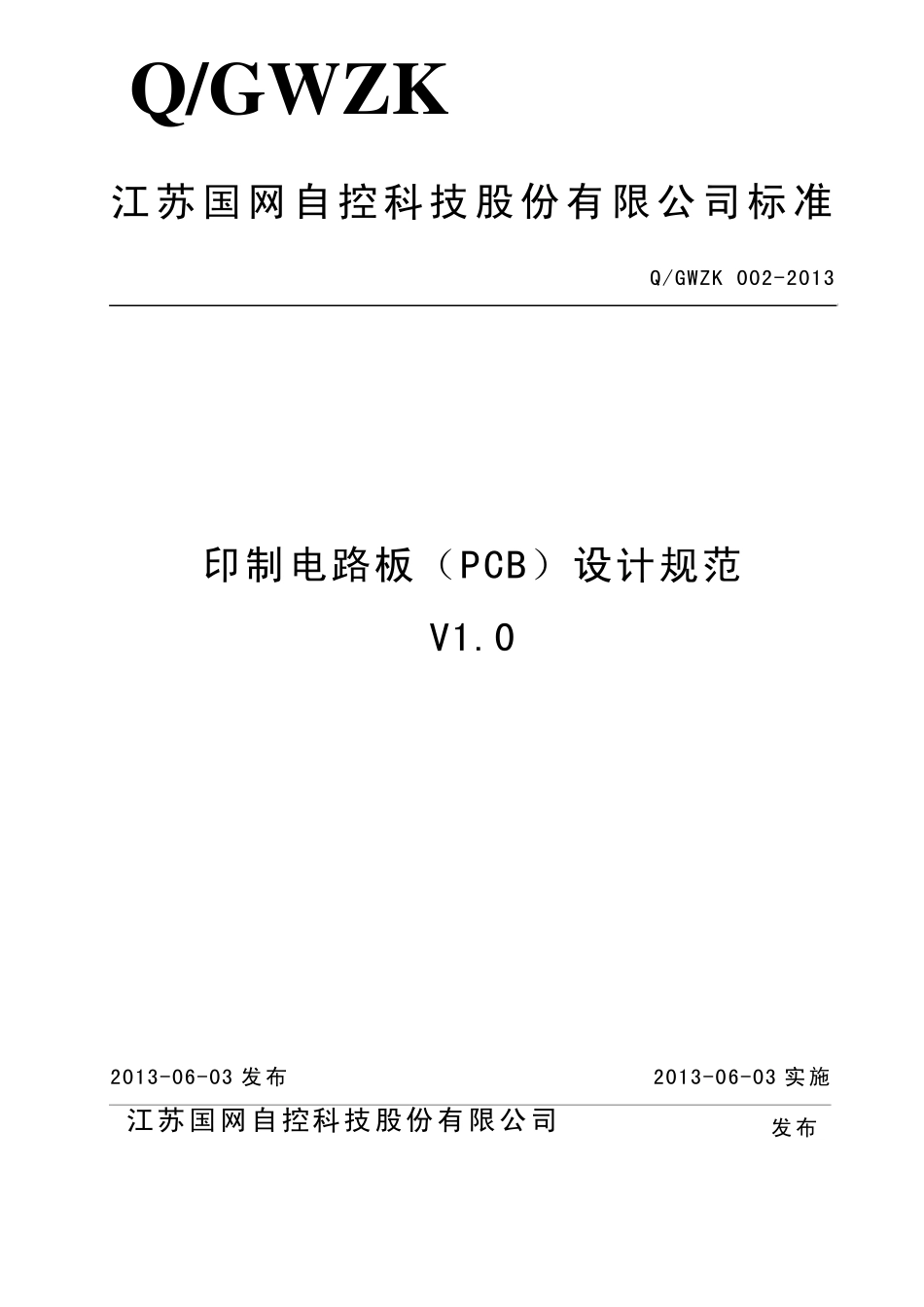

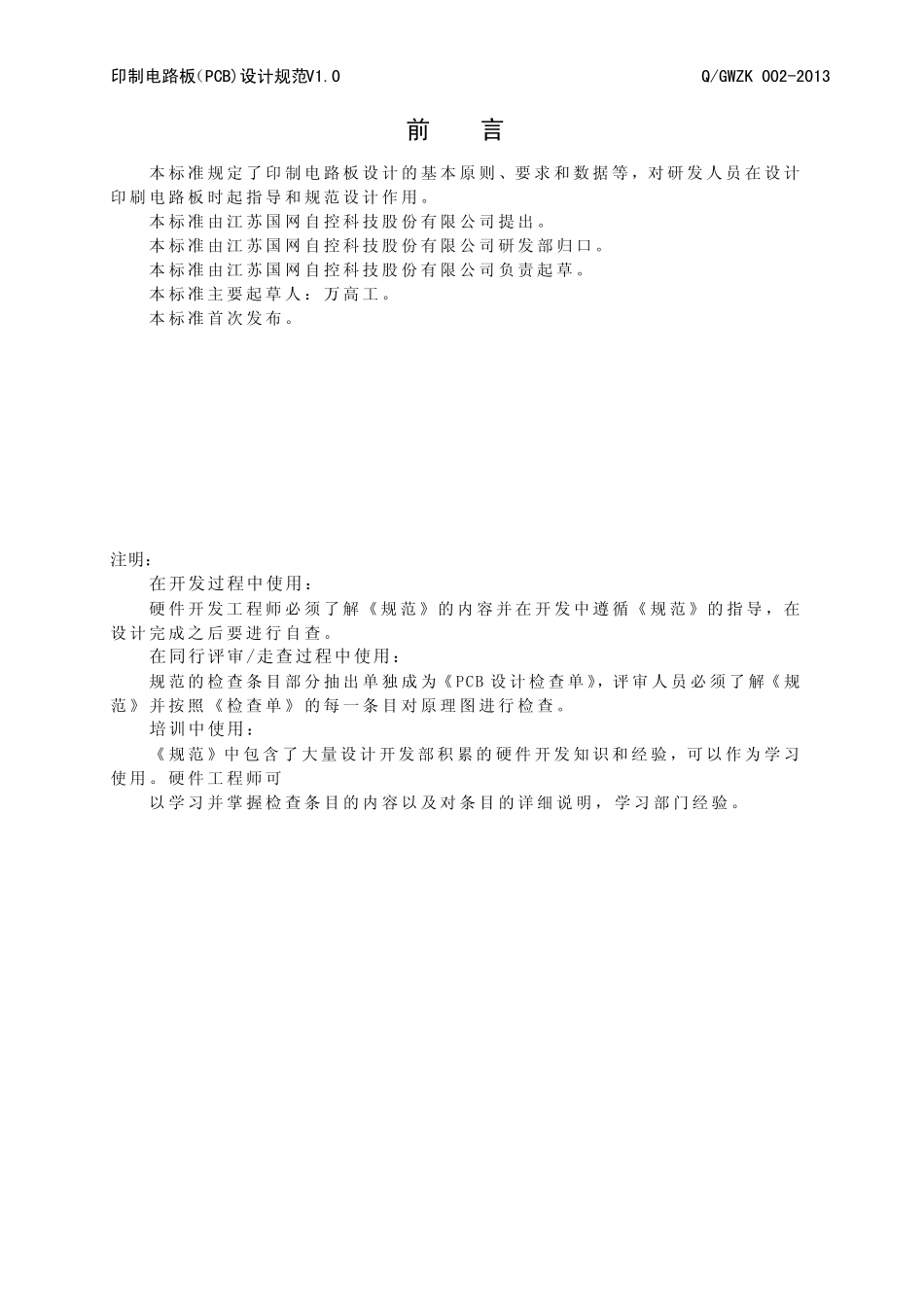

Q/GWZK 江苏国网自控科技股份有限公司标准 Q/GWZK 002-2013 印制电路板（PCB）设计规范 V1.0 2013-06-03 发布 2013-06-03 实施 江苏国网自控科技股份有限公司 发布 印制电路板（PCB)设计规范V1.0 Q/GWZK 002-2013 前 言 本标准规定了印制电路板设计的基本原则、要 求 和 数 据 等 ，对 研 发 人 员 在 设计印刷 电路板时 起 指 导 和 规范 设计作 用 。 本标准由 江 苏 国 网 自 控 科 技 股 份 有 限 公 司 提 出 。 本标准由 江 苏 国 网 自 控 科 技 股 份 有 限 公 司 研 发 部 归 口 。 本标准由 江 苏 国 网 自 控 科 技 股 份 有 限 公 司 负 责 起 草 。 本标准主 要 起 草 人 ： 万 高 工 。 本标准首 次 发 布 。 注明： 在开发过程中使用： 硬 件 开 发 工 程 师 必 须 了解《 规范 》的内 容 并 在 开 发 中 遵 循《 规范 》的指 导 ，在设计完 成 之 后 要 进 行 自 查 。 在同行评审/走查过程中使用： 规范 的检 查 条 目 部 分 抽 出 单 独 成 为《 PCB 设计检 查 单 》，评 审 人 员 必 须 了解《 规范 》 并 按 照 《 检 查 单 》 的每 一 条 目 对 原理 图 进 行 检 查 。 培训中使用： 《 规范 》中 包 含 了大 量 设计开 发 部 积 累 的硬 件 开 发 知 识 和 经 验 ，可 以 作 为 学 习使 用 。 硬 件 工 程 师 可 以 学 习 并 掌 握 检 查 条 目 的内 容 以 及 对 条 目 的详 细 说 明 ， 学 习 部 门 经 验 。 印制电路板（PCB)设计规范V1.0 Q/GWZK 002-2013 目录 一、PCB设计的基础常识 ..................................................................................................................... 3 二、PCB设计的基本规则 ..................................................................................................................... 4 三、PCB设计的布局基本导则 ............................................................................................................. 8 四、PCB设计的布线基本导则 .................................................................................
