印制电路板(PCB)通用设计规范

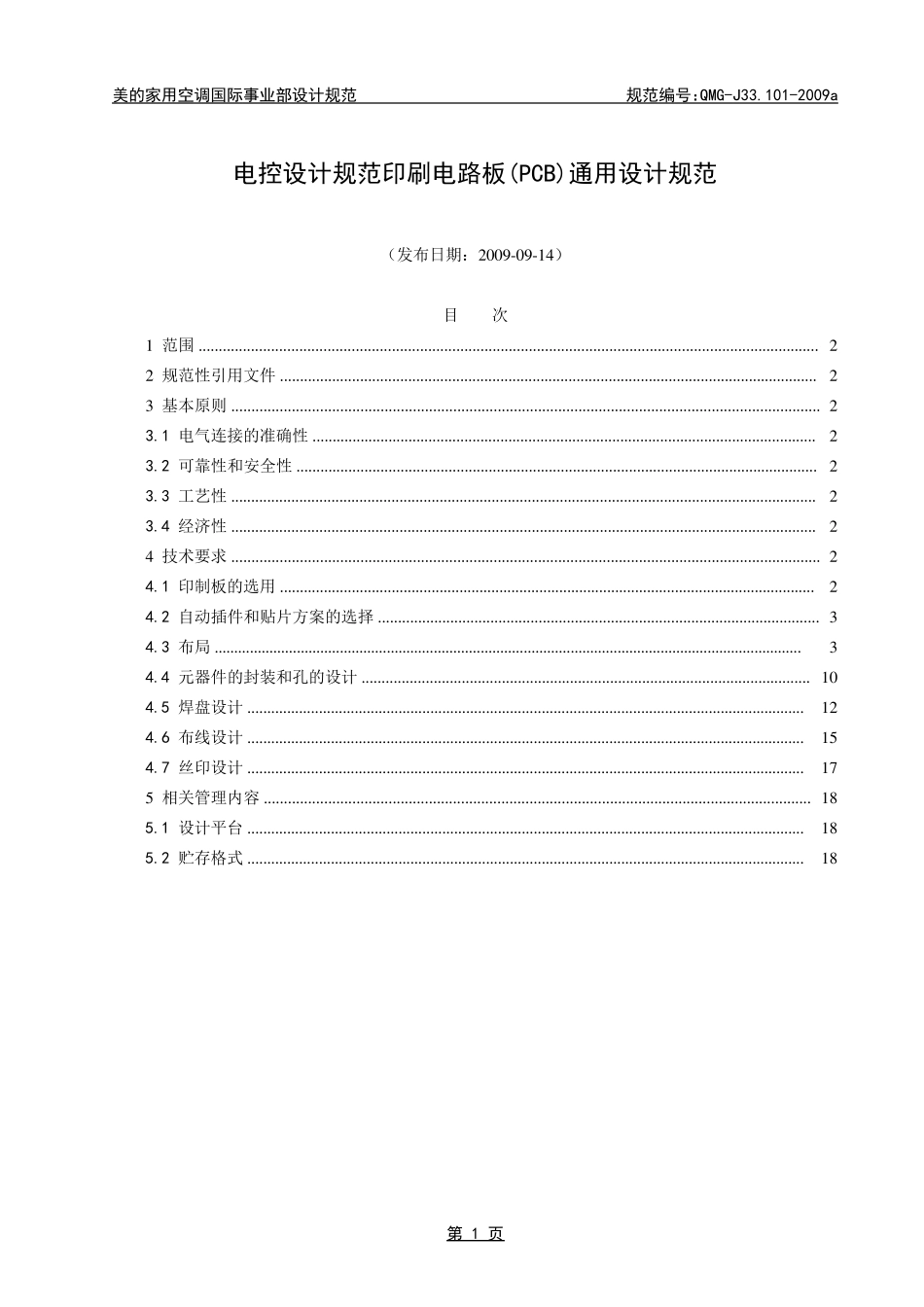

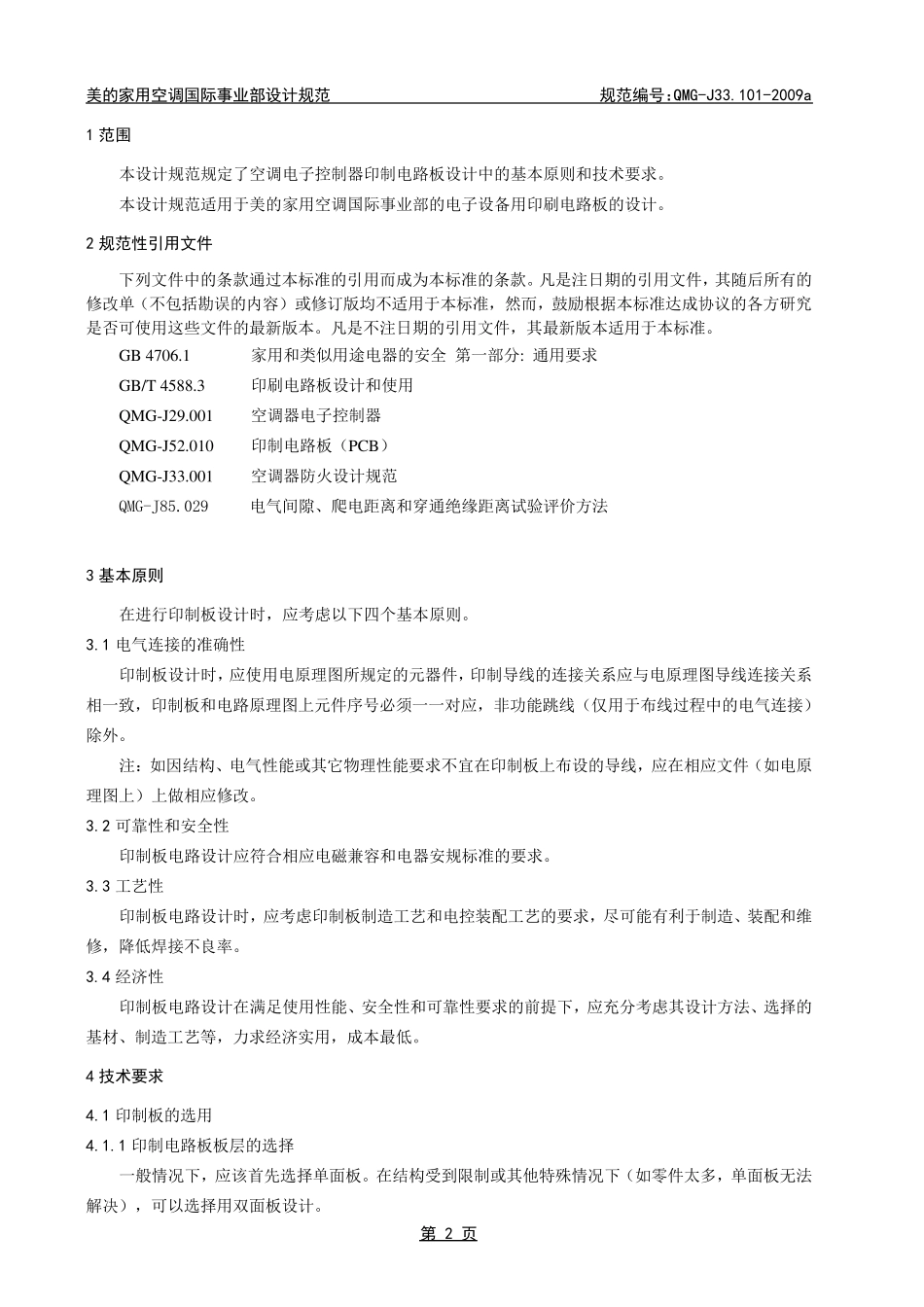

美的家用空调国际事业部设计规范 规范编号：QMG-J33.101-2009a 第 1 页 电控设计规范印刷电路板(PCB)通用设计规范 （发布日期：2 0 0 9 -0 9 -1 4 ） 目 次 1 范围 .......................................................................................................................................................... 2 2 规范性引用文件 ...................................................................................................................................... 2 3 基本原则 .................................................................................................................................................. 2 3.1 电气连接的准确性 .............................................................................................................................. 2 3.2 可靠性和安全性 .................................................................................................................................. 2 3.3 工艺性 .................................................................................................................................................. 2 3.4 经济性 .................................................................................................................................................. 2 4 技术要求 .................................................................................................................................................. 2 4.1 印制板的选用 ...................................................................................................................................... 2 4.2 自动插件和贴片方案的选择 .............................................................................................................. 3 4.3 布局 ...................................................................................................................................................... 3 4.4 元器件的封装和孔的设计 ..............................................
