印刷质量检测与控制实验报告

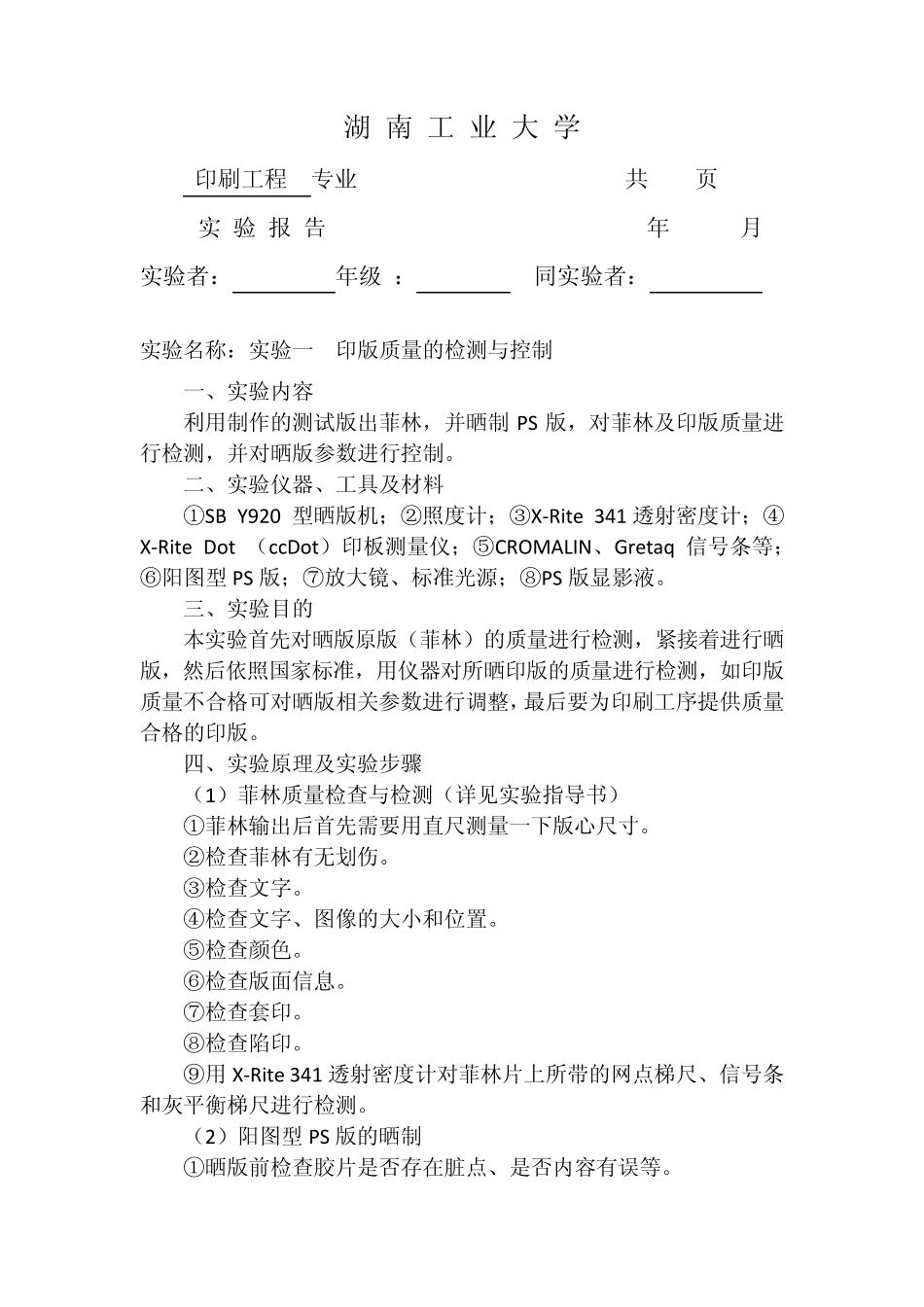

湖 南 工 业 大 学 印刷工程 专业 共 页 实 验 报 告 2014年 月 实验者： 年级 ： 同实验者： 实验名称：实验一 印版质量的检测与控制 一、实验内容 利用制作的测试版出菲林，并晒制PS 版，对菲林及印版质量进行检测，并对晒版参数进行控制。 二、实验仪器、工具及材料 ①SB Y920 型晒版机；②照度计；③X-Rite 341 透射密度计；④X-Rite Dot （ccDot）印板测量仪；⑤CROMALIN、Gretaq 信号条等；⑥阳图型 PS 版；⑦放大镜、标准光源；⑧PS 版显影液。 三、实验目的 本实验首先对晒版原版（菲林）的质量进行检测，紧接着进行晒版，然后依照国家标准，用仪器对所晒印版的质量进行检测，如印版质量不合格可对晒版相关参数进行调整，最后要为印刷工序提供质量合格的印版。 四、实验原理及实验步骤 （1）菲林质量检查与检测（详见实验指导书） ①菲林输出后首先需要用直尺测量一下版心尺寸。 ②检查菲林有无划伤。 ③检查文字。 ④检查文字、图像的大小和位置。 ⑤检查颜色。 ⑥检查版面信息。 ⑦检查套印。 ⑧检查陷印。 ⑨用X-Rite 341 透射密度计对菲林片上所带的网点梯尺、信号条和灰平衡梯尺进行检测。 （2）阳图型 PS 版的晒制 ①晒版前检查胶片是否存在脏点、是否内容有误等。 ②严格检查拼好的原版质量，将原版放置在 PS 版表面的中央处,按照印刷机器的要求，测量咬口距离，如有必要可用铅笔在 PS 版上轻轻地划上一条咬口线，放置原版就能保证放正。 ③确定无误后，准备晒版。放置片基时要使片基的药膜面与 PS版的药膜面相接触；对准咬口，除尽脏点，在非印刷的边侧放上晒版梯尺，抽真空，晒版（按上述晒版机的操作进行晒版）。记录好晒版时间，按照晒版梯尺，确定出最佳晒版时间。 ④晒 PS 版时，一定要将版材放在曝光台的中央处，避免光源的光照不匀而影响 PS 版的晒版质量。 ⑤晒好版后，进行显影。显影的目的就是去除曝光部分的感光层，使铝版表面接受水分，将图文部分留在铝版上。显影方法采用槽显影方式。在显影槽内，倒入足够的显影液，保持一定显影浓度，将 PS版放在显影槽内，将有图文的感光面朝上，对显影槽下断进行摇晃，并注意进行观察。显影时间控制在几十秒至 2 分钟间，根据 PS 版感光情况与显影液浓度与温度面定。显影至图文清晰、网点饱满后，将PS 版取出，用水进行冲洗。 ⑥进一步检查晒好的 PS 版，并进行整版。用修版液除去版面脏点，用水...
