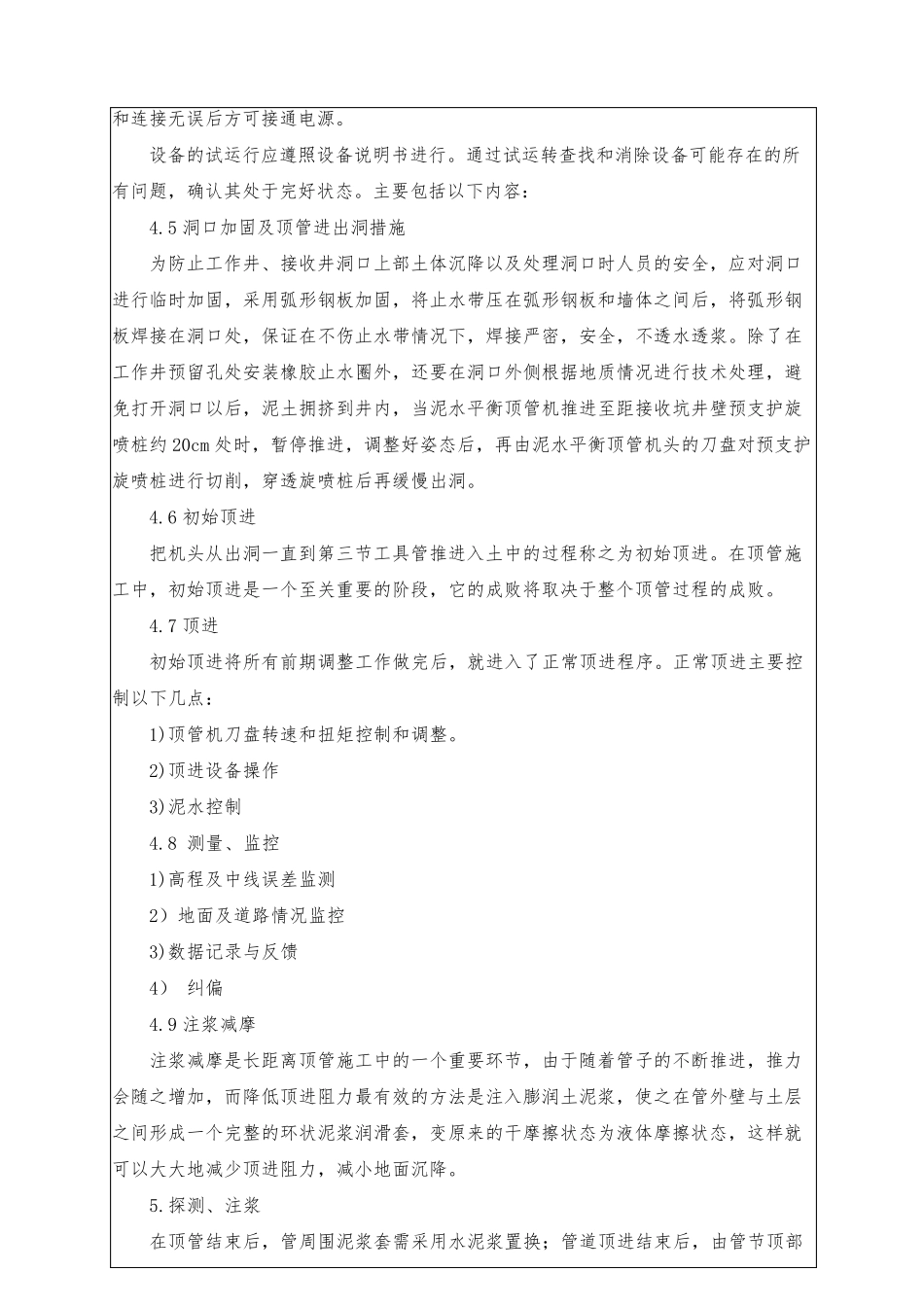

附 件 5 危险性较大的分部分项工程方案交底记录表 工程名称：西铜高速城市段元朔路立交工程 交底时间： 危险性较大的分部分项工程：顶管工程 交底内容： 1、顶管施工参数 本项目道路排水分为雨水管道、污水管道两种，开挖方式分为基槽土方开挖和顶管掘进。顶管（管道 YB2～YB4 段、YD3～YD4 段、YD4-1～YD4 段 、 WA9～WA20 段、WB1～WB7 段）。 埋地段雨、污水管道 d≤800mm 管道采用Ⅰ级或Ⅱ级钢筋混凝土承插口管；d1000mm-d1350mm 管道采用Ⅱ级或Ш 级钢筋混凝土钢承口管。钢筋混凝土承插口管及钢承口管均采用橡胶圈接口，钢骨架塑料复合管采用热熔连接。 2、施工工艺流程图 3、操作要求 根据本工程设计及地质条件，结合工期要求，我公司拟采用泥水平衡顶管方法，在保证安全、质量的前提下，保质保量的完成施工任务。 4 顶管施工方法 4.1 施工准备 工作井施工结束后，进行顶管材料的进场、验收，对各作业人员进行施工安全技术交底；对特殊工种进行持证上岗，备案。 4.2 导轨安装 导轨宜选用钢质材料制作，并应有足够的刚度，一般采用重型钢轨，长度以管材长度 1.5-2 倍为宜；两导轨距离控制在管径的 0.45-0.6 倍之间，安装导轨时，应首先利用垂球和直尺确定导轨间距和平面位置，然后根据放样高程调整导轨高程，两导轨应顺直、平行、等高，其纵坡与管道设计坡度相一致；安装后的导轨应当牢固，不得在使用中产生位移，并经常检查校核。 4.3 顶管设备安装 设备安装前，根据设备的操作要求及施工方便的原则确定各设备的安装位置、各种管线和电缆的铺 设位置及走 向 等。对设备的吊 运 、安装顺序 进行计划 和安排 。 1） 主 顶设备底盘 的安装应支 撑 牢固，防 止 产生受 力 变 形 或 位移。底盘 的调整的定位宜在将 顶管机 吊 运 至 底盘 导轨上后进行。 2） 工作井总 电源 闸 箱 及用电设备必 须 执 行三 相五 线制，且 安装漏 电保护 装置，工作井及管内 使用 36V 以下的照 明 设备；总 电源 的匹 配 大 于 顶管施工过 程中需 同 时运 行的全部 设备功 耗 之和；长距离顶管时须 考 虑 电缆的电压 降 。顶管机 机 头 、工作井及地面设备之间设置通 讯 联 络 设备。 3） 工作井内 测 量仪 器 的基 座 不能 固定在主 顶装置底盘 、工作井后背 或 其他 可 能 在顶进受 力 时产生变 形 或 位移的基 础 上，...
