卷帘门说明书

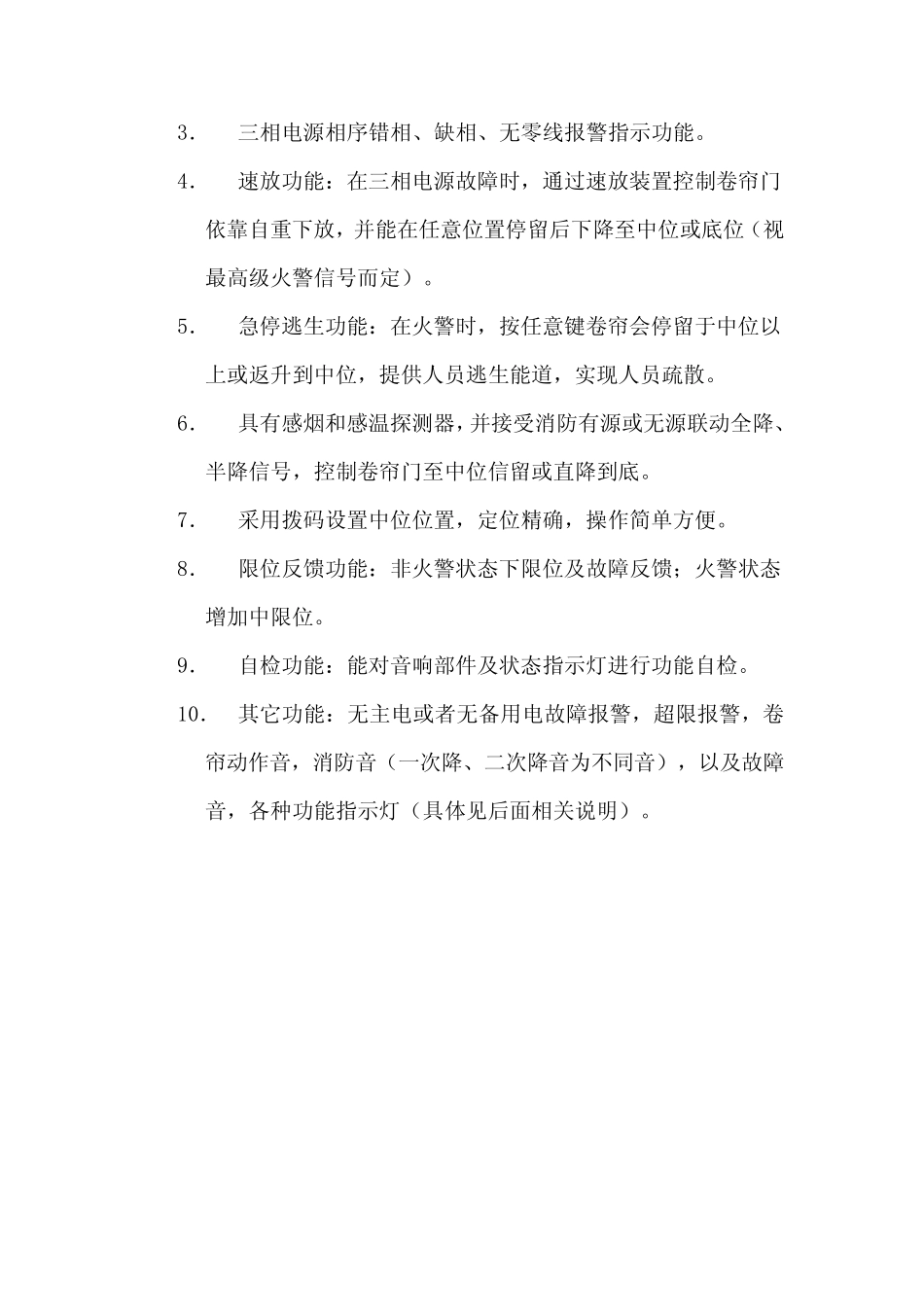

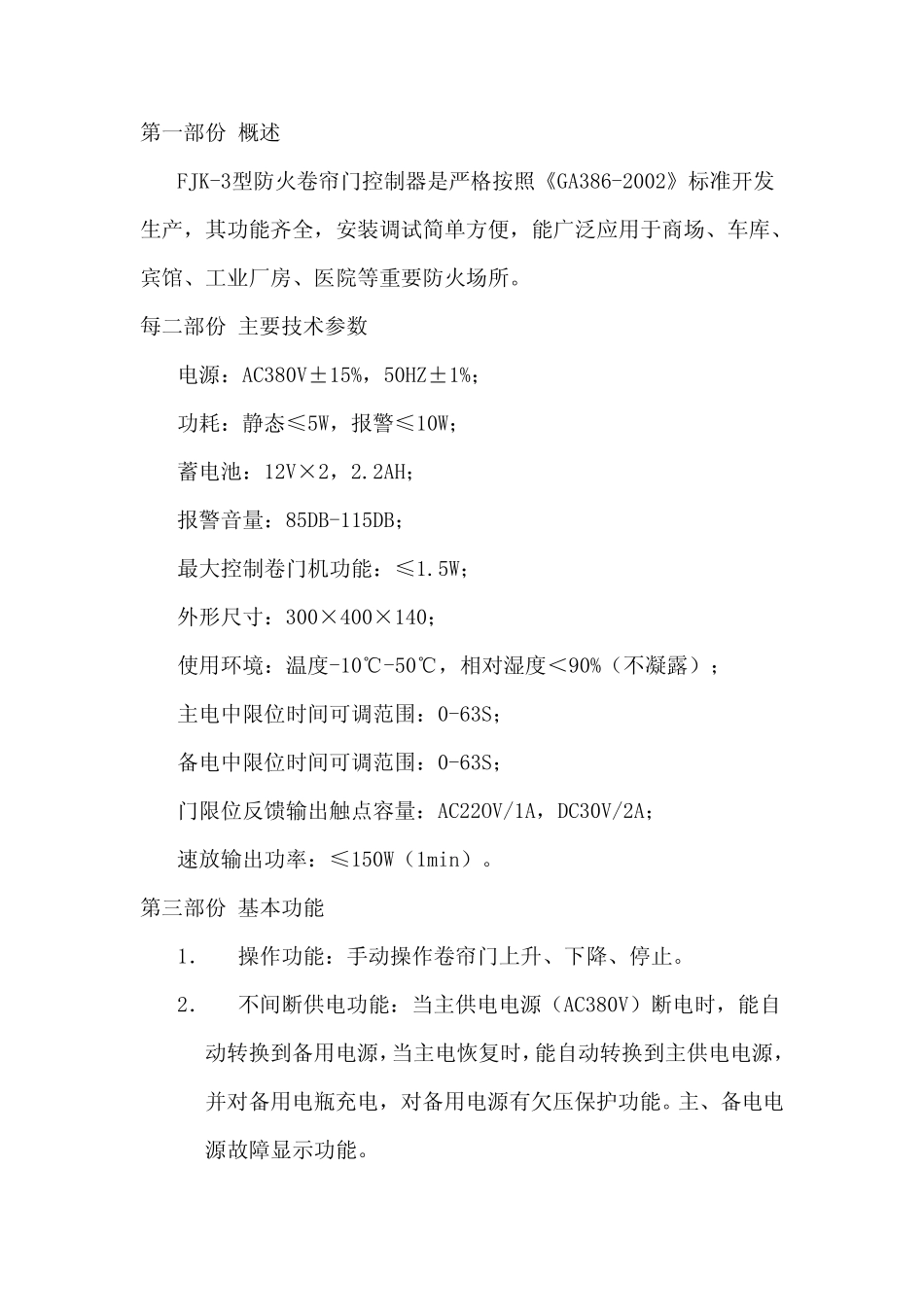

FJK-F/S-F/D 型 防火卷帘门控制器 使 用 手 册 上海林宇电气有限公司 第一部份 概述 FJK-3型防火卷帘门控制器是严格按照《GA386-2002》标准开发生产，其功能齐全，安装调试简单方便，能广泛应用于商场、车库、宾馆、工业厂房、医院等重要防火场所。 每二部份 主要技术参数 电源：AC380V±15%，50HZ±1%； 功耗：静态≤5W，报警≤10W； 蓄电池：12V×2，2.2AH； 报警音量：85DB-115DB； 最大控制卷门机功能：≤1.5W； 外形尺寸：300×400×140； 使用环境：温度-10℃-50℃，相对湿度＜90%（不凝露）； 主电中限位时间可调范围：0-63S； 备电中限位时间可调范围：0-63S； 门限位反馈输出触点容量：AC22OV/1A，DC30V/2A； 速放输出功率：≤150W（1min）。 第三部份 基本功能 1． 操作功能：手动操作卷帘门上升、下降、停止。 2． 不间断供电功能：当主供电电源（AC380V）断电时，能自动转换到备用电源，当主电恢复时，能自动转换到主供电电源，并对备用电瓶充电，对备用电源有欠压保护功能。主、备电电源故 障 显 示 功能。 3． 三相电源相序错相、缺相、无零线报警指示功能。 4． 速放功能：在三相电源故障时，通过速放装置控制卷帘门依靠自重下放，并能在任意位置停留后下降至中位或底位（视最高级火警信号而定）。 5． 急停逃生功能：在火警时，按任意键卷帘会停留于中位以上或返升到中位，提供人员逃生能道，实现人员疏散。 6． 具有感烟和感温探测器，并接受消防有源或无源联动全降、半降信号，控制卷帘门至中位信留或直降到底。 7． 采用拨码设置中位位置，定位精确，操作简单方便。 8． 限位反馈功能：非火警状态下限位及故障反馈；火警状态增加中限位。 9． 自检功能：能对音响部件及状态指示灯进行功能自检。 10． 其它功能：无主电或者无备用电故障报警，超限报警，卷帘动作音，消防音（一次降、二次降音为不同音），以及故障音，各种功能指示灯（具体见后面相关说明）。 第四部份 各主要器件名称及功能 1． 外形及安装尺寸 2． 控制箱内各部件功能及名称 TIME1TIME2123S1 S212312312348957610 1) 空气开关：三相电源总控制开关，能防止三相电源短路及过载。 2) 上升接触器：交流接触器控制三相电要正转运行。 3) 下降接触器：交流接触器控制三相电机反转运行。 4) 变压器：AC380V/AC26V/15W，控制回路电源及电瓶充电电源。 5) 蓄电池：两节12V免维护电瓶，当主电失电...
