卷扬机吊装方案

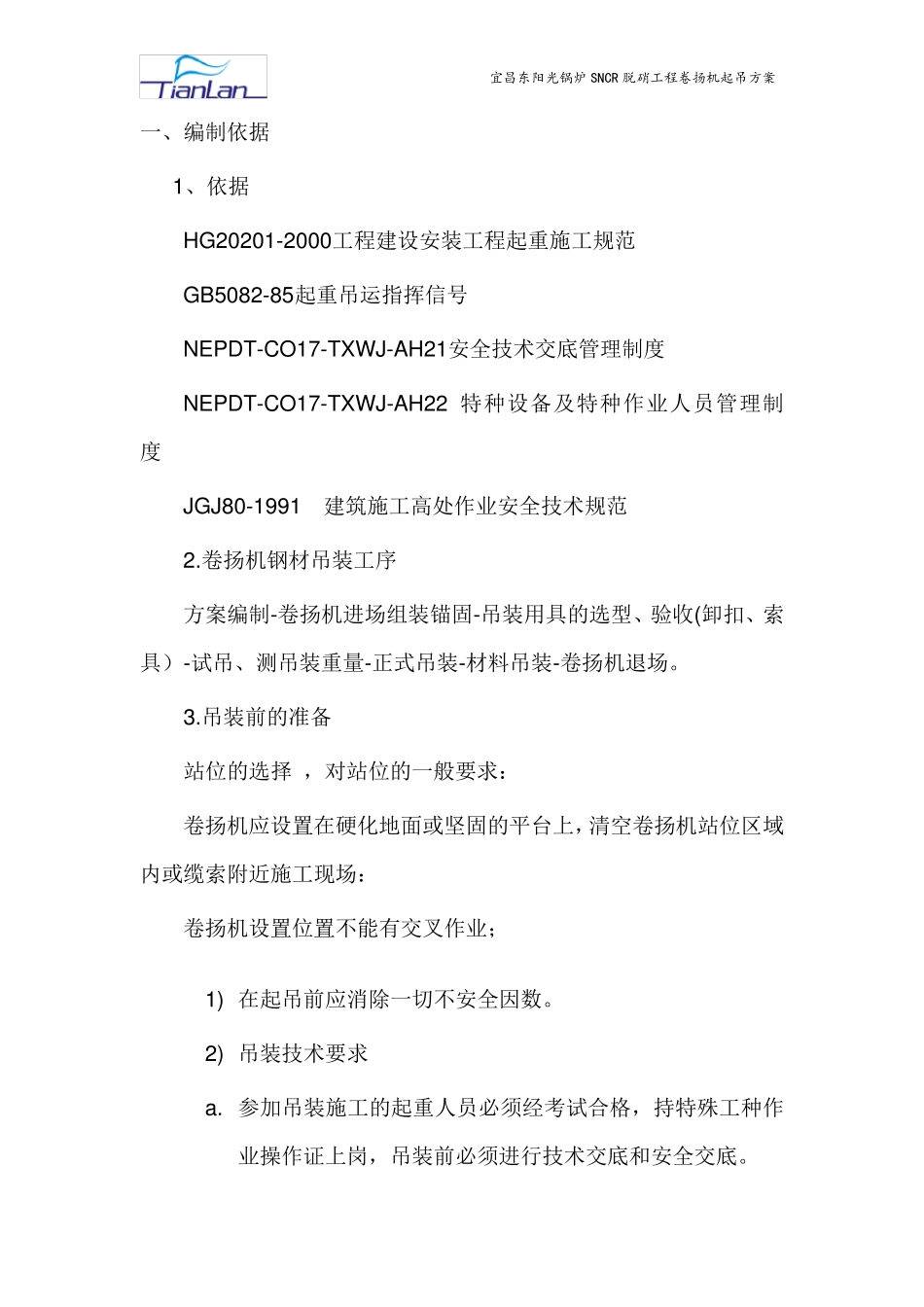

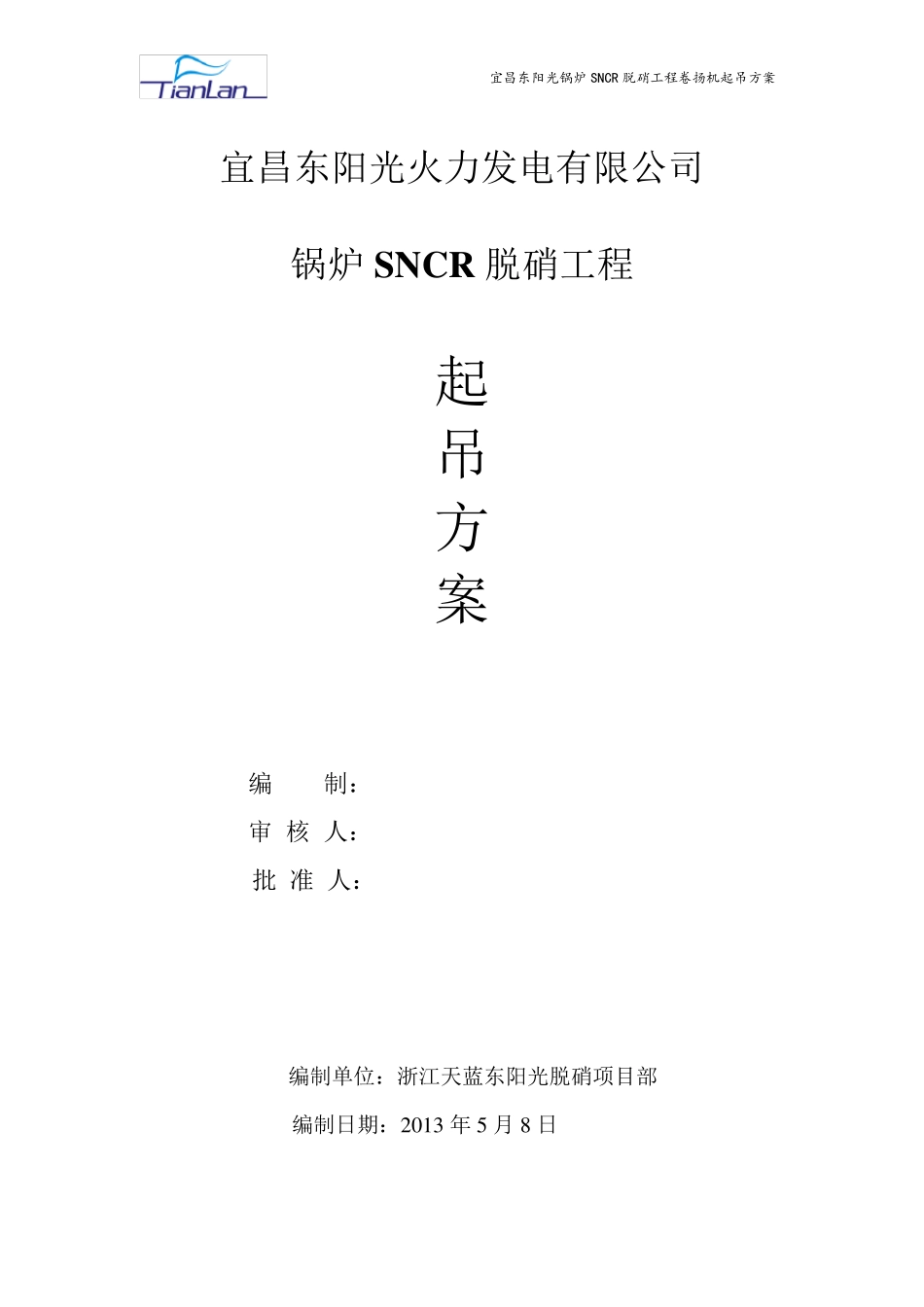

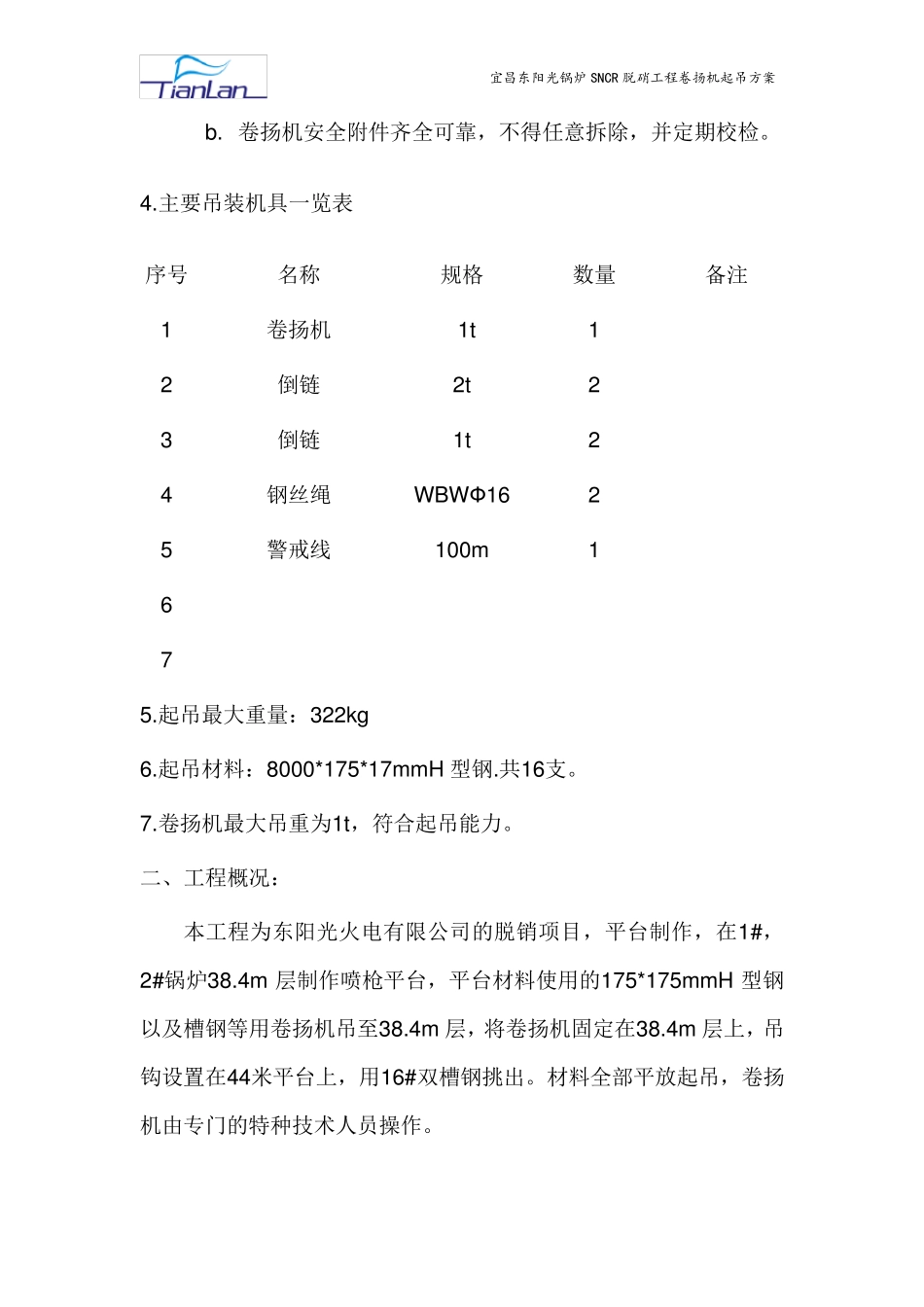

宜昌东阳光锅炉 SNCR 脱硝工程卷扬机起吊方案 宜昌东阳光火力发电有限公司 锅炉 SNCR 脱硝工程 起 吊 方 案 编 制： 审 核 人： 批 准 人： 编制单位：浙江天蓝东阳光脱硝项目部 编制日期：2 0 1 3 年 5 月 8 日 宜昌东阳光锅炉 SNCR 脱硝工程卷扬机起吊方案 一、编制依据 1、依据 HG20201-2000工程建设安装工程起重施工规范 GB5082-85起重吊运指挥信号 NEPDT-CO17-TXWJ-AH21安全技术交底管理制度 NEPDT-CO17-TXWJ-AH22 特种设备及特种作业人员管理制度 JGJ80-1991 建筑施工高处作业安全技术规范 2.卷扬机钢材吊装工序 方案编制-卷扬机进场组装锚固-吊装用具的选型、验收(卸扣、索具）-试吊、测吊装重量-正式吊装-材料吊装-卷扬机退场。 3.吊装前的准备 站位的选择 ，对站位的一般要求： 卷扬机应设置在硬化地面或坚固的平台上，清空卷扬机站位区域内或缆索附近施工现场： 卷扬机设置位置不能有交叉作业； 1) 在起吊前应消除一切不安全因数。 2) 吊装技术要求 a. 参加吊装施工的起重人员必须经考试合格，持特殊工种作业操作证上岗，吊装前必须进行技术交底和安全交底。 宜昌东阳光锅炉 SNCR 脱硝工程卷扬机起吊方案 b. 卷扬机安全附件齐全可靠，不得任意拆除，并定期校检。 4.主要吊装机具一览表 序号 名称 规格 数量 备注 1 卷扬机 1t 1 2 倒链 2t 2 3 倒链 1t 2 4 钢丝绳 WBWФ16 2 5 警戒线 100m 1 6 7 5.起吊最大重量：322kg 6.起吊材料：8000*175*17mmH 型钢.共16支。 7.卷扬机最大吊重为1t，符合起吊能力。 二、工程概况： 本工程为东阳光火电有限公司的脱销项目，平台制作，在1#，2#锅炉38.4m 层制作喷枪平台，平台材料使用的175*175mmH 型钢以及槽钢等用卷扬机吊至38.4m 层，将卷扬机固定在38.4m 层上，吊钩设置在44米平台上，用16#双槽钢挑出。材料全部平放起吊，卷扬机由专门的特种技术人员操作。 宜昌东阳光锅炉 SNCR 脱硝工程卷扬机起吊方案 三、吊装准备： 1、施工准备。 1) 认真学习施工图纸，并组织班组了解安装的技术要求进行技术及安全交底。 2) 认真核对的数量、重量、规格及连接件的规格、数量。 3) 核对钢材尺寸和相互关系。 4) 检查钢构件是否有严重裂纹、扭曲、破损及缺陷，其质量是否达到标准要求，如未达到应采取妥善措施。 5) 现场不平整之处，应将场地处理平整。 6) 现场用警戒绳围住，严禁无关人员...
