厂房临时用电施工方案

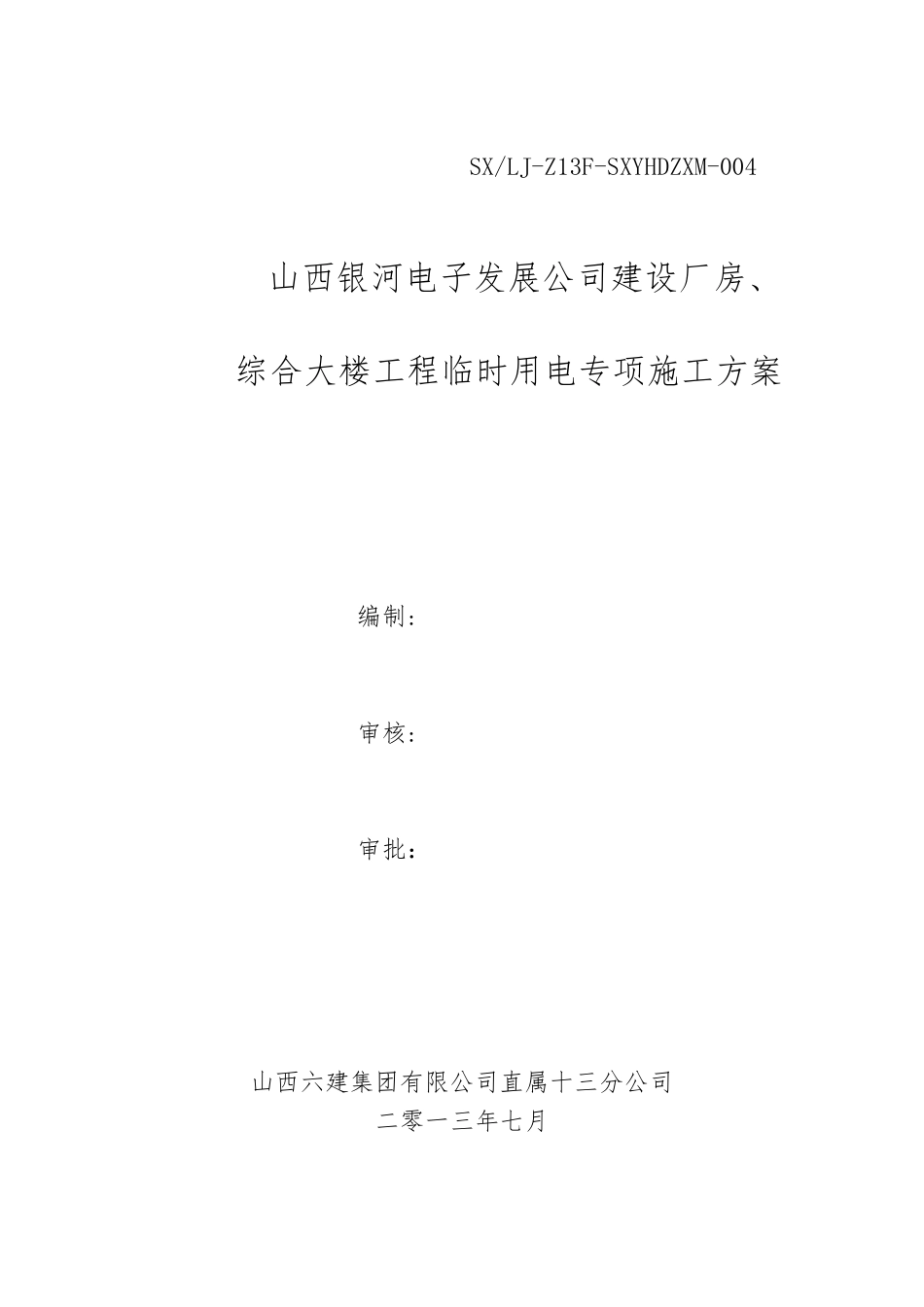

SX/LJ-Z13F-SXYHDZXM-004 山西银河电子发展公司建设厂房、 综合大楼工程临时用电专项施工方案 编制: 审核: 审批： 山西六建集团有限公司直属十三分公司 二零一三年七月 目 录 一、工程概况 二、临时用电设计 三、安全用电技术、组织措施 四、预防发生电气火灾的措施 五、临时用电施工总平面图 六、标准电气接线系统图 第一节 TN-S 系统示意图 第二节 TN-S 系统接线示意图 第三节 分配电箱至用电设备接线示意图 第四节 零线重复接线示意图 第五节 用电设备接零保护示意图 七、安全技术交底 一、工程概况 1、生产厂房 工程名称：山西银河电子发展公司建设厂房； 建设地点：山西省晋中市榆次区； 结构类型：门式钢架结构； 2、综合大楼 1）、本工程为山西银河电子发展公司榆次厂区建设项目，位于晋中市榆次区工业园区内，建筑用地面积 200 亩，办公楼北侧与生产厂房连接，办公楼二层设有连廊通向厂房。 2）、本工程为榆次分厂综合大楼、地上五层，总建筑面积：21251.62 ㎡，建筑基底面积 6170.33 ㎡； 3）、建筑层数高度： 地上一层、层高 5 米，使用功能为生产厂房、大厅、展厅及设备用房，建筑面积 6170.33 ㎡； 地上二层,层高 5米，使用功能为生产厂房，建筑面积：6031.24㎡。 地上三、四、五层，层高 4.3 米，使用功能为办公、休息室、会议室、建筑面积 2971.42 ㎡； 室内外高差为：0.75，建筑高度为：23.65 米。 4）、建筑结构形式为钢筋混凝土框架结构，建筑物设计使用年限为 50 年，抗震设防烈度为 8 度，其耐火等级为一级。 3、工程构成 本工程为单层工业建筑，檐高 13m，总建筑面积为 39248.05 ㎡，其中主体厂房建筑面积为 27790.01 ㎡，生产辅房建筑面积为 11458.04㎡。本工程耐火等级为二级。抗震设防烈度为 8 度，主体结构设计使用年限为 50 年。 墙 体0.9m 以 下 为 砖 砌 体 ， 0.9m 以 下 为 双 层 压 型 钢 板 复 合 保 温 墙体 ， 内 隔 墙 采 用 轻 钢 龙 骨 石 膏 板 ， 卫 生 间 隔 墙 采 用 内 水 纸 面 石 膏 板 ，库 房 隔 墙 采 用 普 通 石 膏 板 。 屋 面 为 50mm 厚 聚 氨 酯 屋 面 恒 洁 板 复 合 保 温屋 面 ， 防 水 等 级 为 Ⅱ 级 。 有 防 水 要 求 的 楼 地 面 采 用 聚 氨 酯 防 水 涂 料 。外 门 窗 采 用 断 ...
