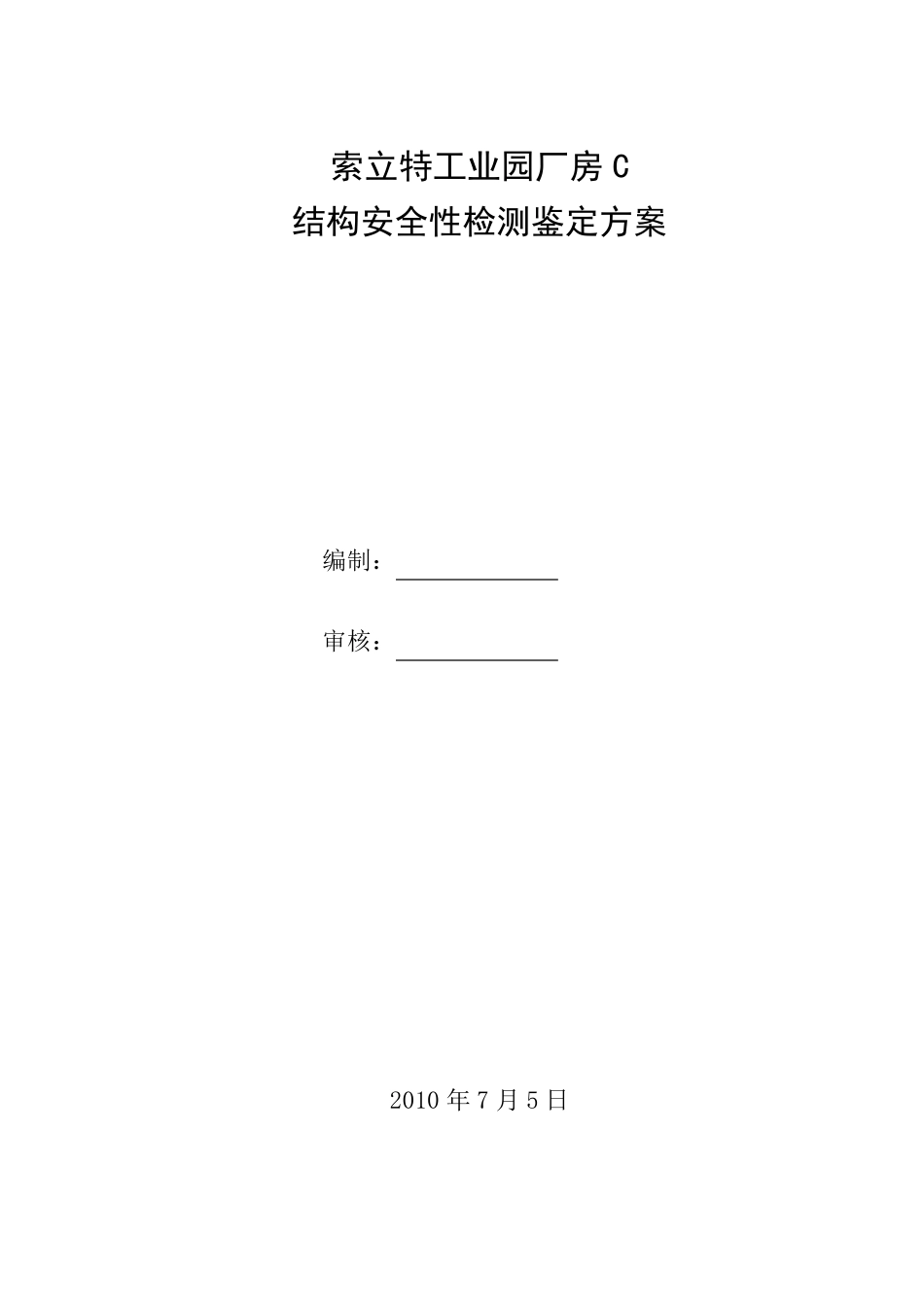

检测鉴定方案 工程名称:索立特工业园厂房 C 工程地址:深圳市宝安区观澜银星工业园 委托单位:深圳市索立特磨料磨具科技开发有限公司 2010 年 7 月 5 日 索立特工业园厂房 C 结构安全性检测鉴定方案 编制: 审核: 2010 年 7 月 5 日 - 1 - 一、工程概况 索立特工业园厂房C 位于深圳市宝安区观澜银星工业园,建设单位是深圳市索立特磨料磨具科技开发有限公司。该工程由深圳市华盟建筑设计有限公司设计,于2004 年开工兴建,2007 年竣工。 该建筑为四层钢筋混凝土框架结构、独立基础,建筑高度为22.40m,建筑面积为11902.30m2。建筑安全等级为二级,按 7 度抗震设防,框架抗震等级为三级。框架柱混凝土设计强度等级均为C35,框架梁、板及基础混凝土设计强度等级均为C30。 为了解该建筑物结构的质量和结构的安全性,业主委托我单位对该工程基础和主体进行结构安全性检测鉴定,我单位于2010 年6 月对该建筑进行现场调查,根据调查结果提出检测鉴定方案如下。 二、检测鉴定的内容和方法、仪器和依据 (一)内容和方法 1. 采用钻芯法检测梁、柱的混凝土强度。 2. 采用钢筋探测仪检测梁、板、柱的钢筋配置情况和钢筋保护层厚度,同时适量选取梁、柱凿槽验证钢筋直径。 3. 检测钢筋混凝土梁、柱的截面尺寸及楼板的厚度。 4. 检测构件混凝土碳化深度及钢筋是否锈蚀。 5. 截取构件中的钢筋作钢筋力学工艺性能试验。 6. 查看结构布置是否合 理 、构件传 力是否直接 等。 7. 检测整 栋 建筑物的轴 线 尺寸、层高。 8. 检测整 栋 建筑物的梁、板、柱等构件是否有裂 缝 ,并 分 析 裂 缝 产 生 的原 因 、裂 缝 是否已 造 成 对结构的危 害 等。 9. 检测墙 体与 框架柱是否按规 范 要 求 设置拉 结筋,墙 体是否按规 范 要 求- 2 - 设置构造柱及圈梁。 10. 检测围护结构变形、裂缝、渗漏情况。 11. 采用钻芯法检测基础混凝土强度等级,检测基础尺寸,查看基础混凝土是否存在开裂、酥松等质量缺陷。 12. 用经纬仪检测整栋建筑物是否有倾斜。 13. 根据检测结果及国家现行规范对该建筑物作出结构安全性鉴定。 (二)检测仪器 1. 钢筋探测仪器(DJGW-2A) 2. 激光测距仪(Leica DISTOTM) 3. 电子经纬仪(FDT2GC) 4. 水准仪(NA2) 5. 钻芯机(Z1Z-200e) 6. 裂缝观测仪(DJCK-2) 7. 游标卡尺(0.02mm) 8. 指南针(DQL-4 型) 9. 其它检测仪器...
