厂房高支模施工方案

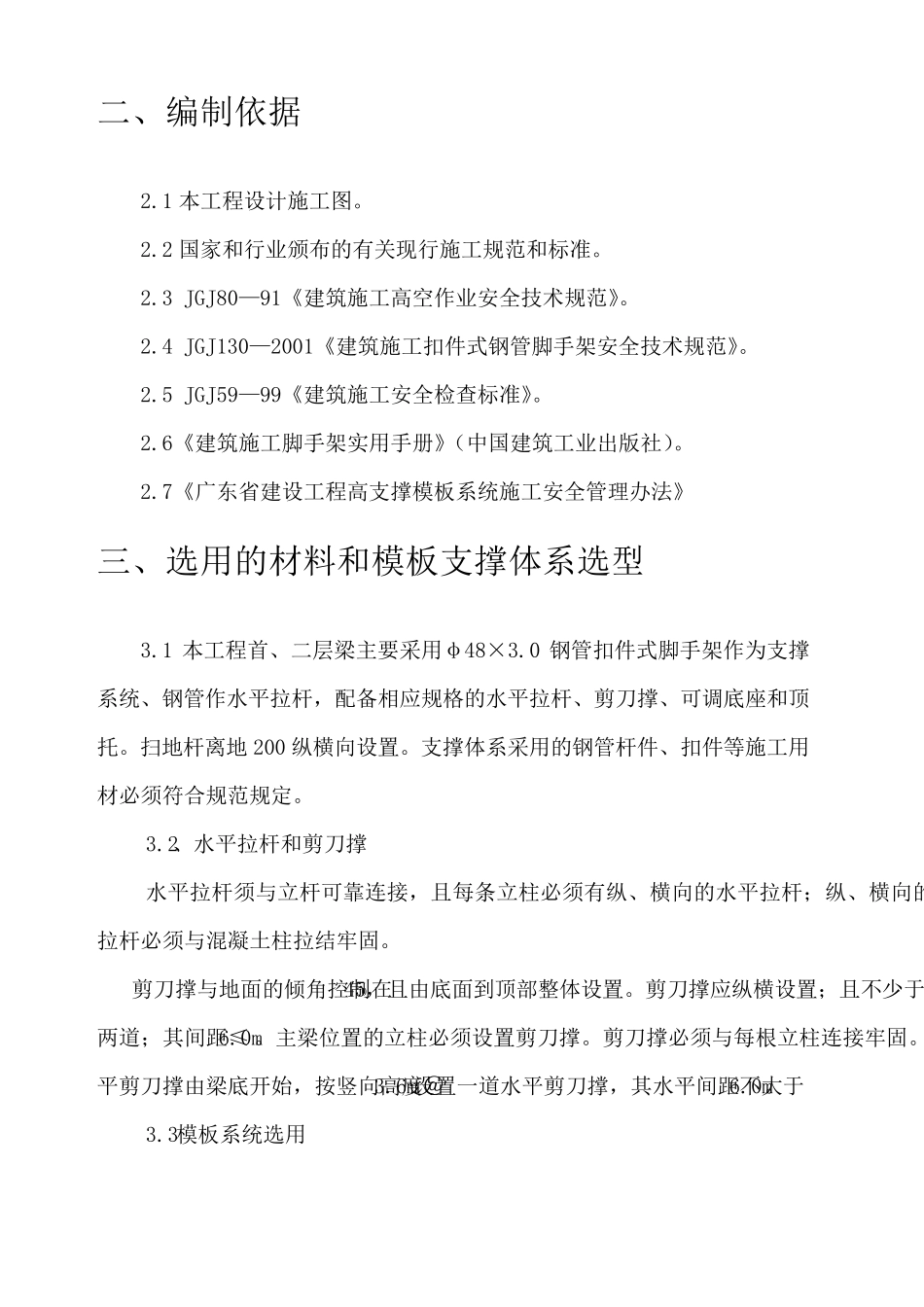

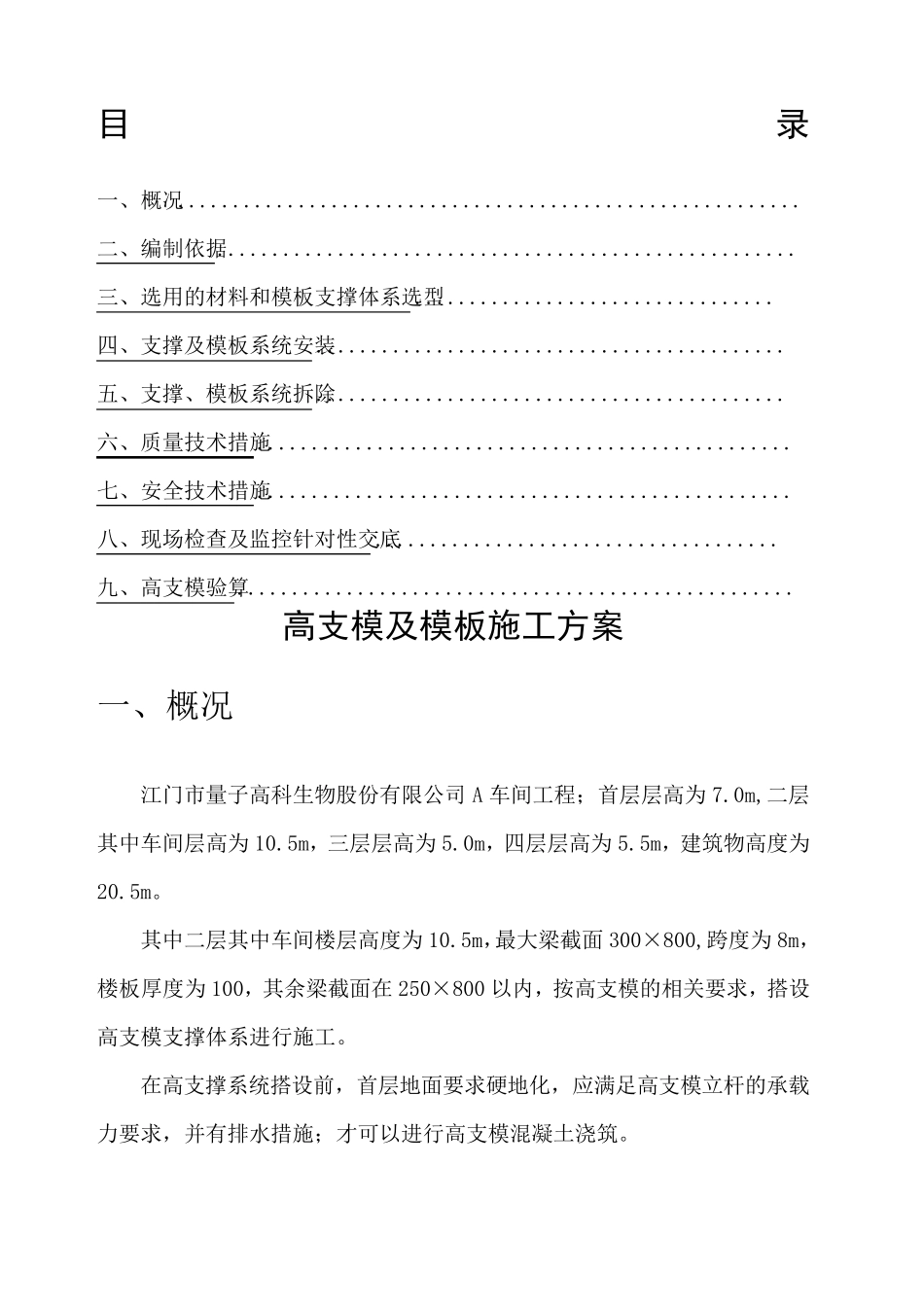

目录 一、概况 ......................................................... 二、编制依据 ..................................................... 三、选用的材料和模板支撑体系选型 ................................. 四、支撑及模板系统安装 ........................................... 五、支撑、模板系统拆除 ........................................... 六、质量技术措施 ................................................. 七、安全技术措施 ................................................. 八、现场检查及监控针对性交底 ..................................... 九、高支模验算 ................................................... 高支模及模板施工方案 一、概况 江门市量子高科生物股份有限公司A 车间工程；首层层高为7.0m,二层其中车间层高为10.5m，三层层高为5.0m，四层层高为5.5m，建筑物高度为20.5m。 其中二层其中车间楼层高度为10.5m，最大梁截面300×800,跨度为8m，楼板厚度为100，其余梁截面在 250×800 以内，按高支模的相关要求，搭设高支模支撑体系进行施工。 在高支撑系统搭设前，首层地面要求硬地化，应满足高支模立杆的承载力要求，并有排水措施；才可以进行高支模混凝土浇筑。 二、编制依据 2.1 本工程设计施工图。 2.2 国家和行业颁布的有关现行施工规范和标准。 2.3 JGJ80—91《建筑施工高空作业安全技术规范》。 2.4 JGJ130—2001《建筑施工扣件式钢管脚手架安全技术规范》。 2.5 JGJ59—99《建筑施工安全检查标准》。 2.6《建筑施工脚手架实用手册》（中国建筑工业出版社）。 2.7《广东省建设工程高支撑模板系统施工安全管理办法》 三、选用的材料和模板支撑体系选型 3.1 本工程首、二层梁主要采用φ48×3.0 钢管扣件式脚手架作为支撑系统、钢管作水平拉杆，配备相应规格的水平拉杆、剪刀撑、可调底座和顶托。扫地杆离地 200 纵横向设置。支撑体系采用的钢管杆件、扣件等施工用材必须符合规范规定。 3.2、水平拉杆和剪刀撑 水平拉杆须与立杆可靠连接，且每条立柱必须有纵、横向的水平拉杆；纵、横向的水平拉杆必须与混凝土柱拉结牢固。 剪刀撑与地面的倾角控制在450，且由底面到顶部整体设置。剪刀撑应纵横设置；且不少于两道；其间距≤6.0m。主梁位置的立柱必须设置剪刀撑。剪刀撑必须与每根立柱连接牢固。水平剪刀撑由梁底开始，按竖向高度＠3.6m设...
