压力控制器使用说明

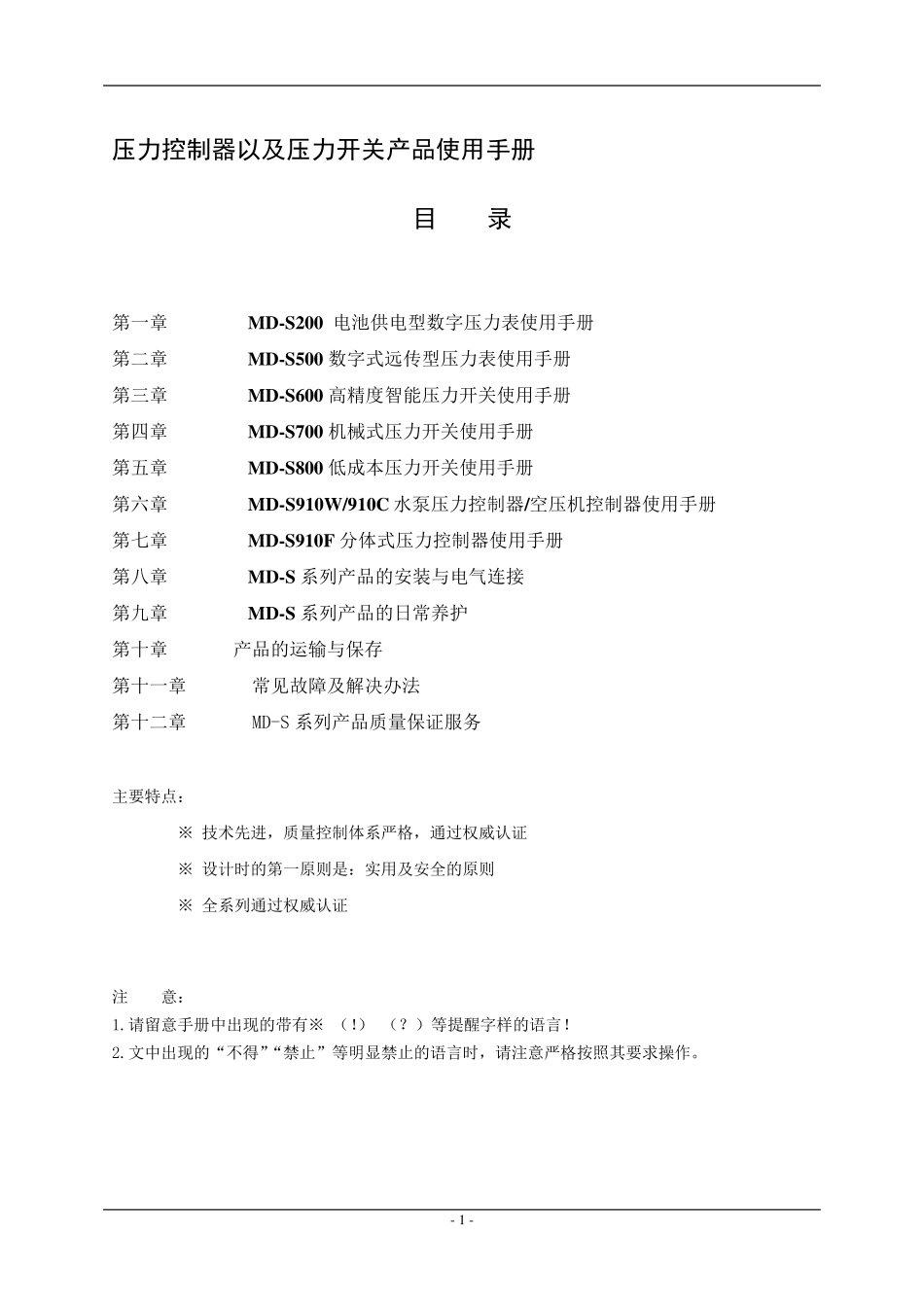

- 1 - 压力控制器以及压力开关产品使用手册 目 录 第一章 MD-S200 电池供电型数字压力表使用手册 第二章 MD-S500 数字式远传型压力表使用手册 第三章 MD-S600 高精度智能压力开关使用手册 第四章 MD-S700 机械式压力开关使用手册 第五章 MD-S800 低成本压力开关使用手册 第六章 MD-S910W /910C 水泵压力控制器/空压机控制器使用手册 第七章 MD-S910F 分体式压力控制器使用手册 第八章 MD-S 系列产品的安装与电气连接 第九章 MD-S 系列产品的日常养护 第十章 产品的运输与保存 第十一章 常见故障及解决办法 第十二章 MD-S 系列产品质量保证服务 主要特点： ※ 技术先进，质量控制体系严格，通过权威认证 ※ 设计时的第一原则是：实用及安全的原则 ※ 全系列通过权威认证 注 意： 1.请留意手册中出现的带有※ （！） （？）等提醒字样的语言！ 2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。 - 2 - 第1 章 MD-S200 电池供电型数字压力表 MD-S200 电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。 一.外形图 1.压力显示窗口 2.设置键（SET） 3.压力安装接口 二．系统参数 压力量程 0-1.6MPA 或 定制量程 安装接口 M20*1.5 精度等级 0.5% 显示位数 4 位LCD 显示 背 光 蓝色背光 尺 寸 直径100mm 厚度48m 供 电 4.5V 三节5 号电池 功 耗 0.001W 电池更换 通常每12个月更换一次电池（以实际使用耗电量为准） 使用温度 -20~60℃ 功 能 1.实时显示压力 2.自动休眠 3.一键清零 4.单位切换 三．按键定义说明 设置键（SET）键： 1.短按SET 键一次，背光亮。 2.连续短按SET 键，压力的显示单位在Mpa，Kg，PSI 之间切换，默认单位为Mpa。 四.一键清零功能 操作方法：长按SET 键5 秒，可以一键清零。 注意事项：一键清零功能，可以消除由于地域性大气压力差、时漂等原因造成的零位误差问题，在清零时，务必保证没有给数字压力表施加任何压力，否则一键清零将造成更大的误差。 五．显示代码说明 字符 字符定义 解决办法 ER0 表示压力超过最大压力测量范围 长按复位键5S 复位 - 3 - 第2 章 MD-S500 数字式远传压力表 ...
