压力管道带压开孔施工方案

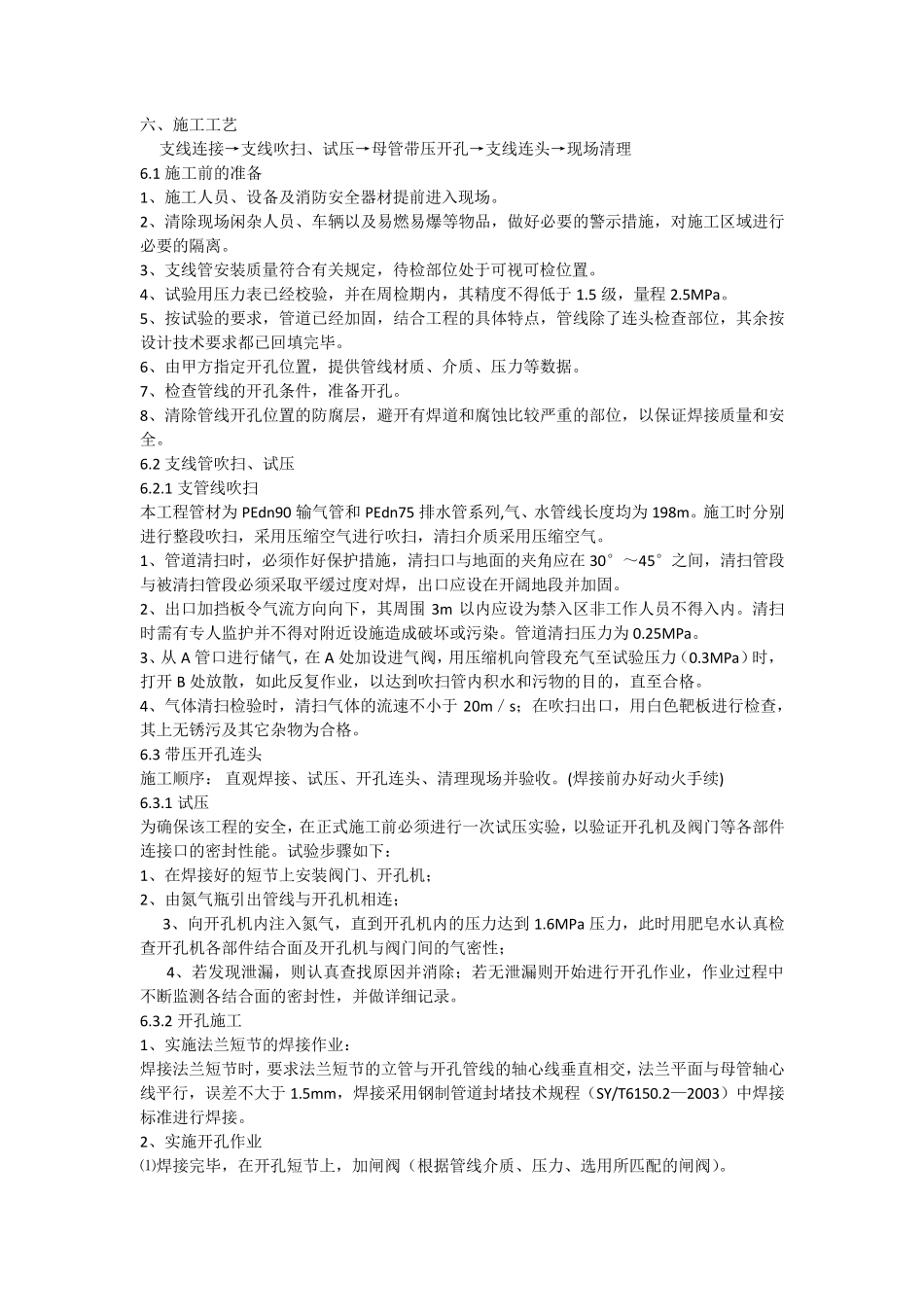

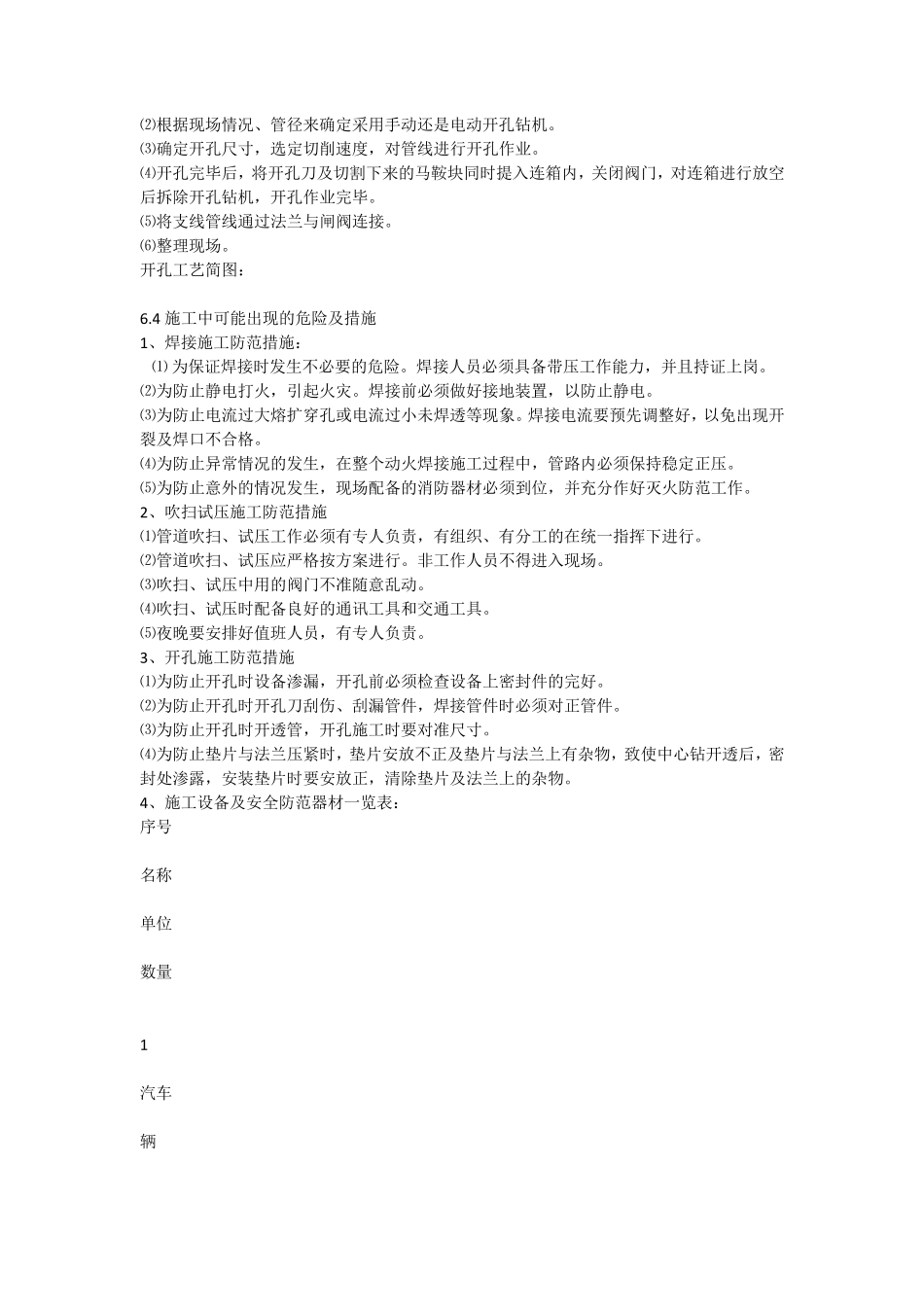

管线吹扫、试压、带压开孔连头施工方案 一、工程概述 保1-21 井支线管线安装工程是保1-21 井支线气、水管线安装及与干线气、水管线的连接工程。根据管线施工规范，需要对支管线在连头前进行吹扫试压，同时为不影响正常的干线管输，在连头时采用带压开孔作业，为确保施工工艺质量及施工安全，特编制此方案。 二、编制依据 本《施工方案》在编制过程中参照规范如下： 《工业金属管道工程施工及验收规范》 GB 50235-97 《现场设备工业管道焊接工程施工及验收规范》 GB 50236-98 《埋地聚乙烯给水管道工程技术规程》 CJ J101-2004 《聚乙烯燃气管道工程技术规程》 CJ J63-95 《城镇燃气输配工程施工及验收规范》 GJ J33—2005 《压力管道安全管理与监察规定》劳动部发（1996）140 号 《石油化工施工安全技术规程》 SH 3505-1999 《中石油煤层气公司安全生产监督管理制度》 三、施工人员组织 项目负责人：杨威望 153****9920 技术负责人：赵全孝 189****6970 HSE 监督员：张文峰 137****1545 质量负责人：蔡右承 182****5805 焊接作业负责人：李卫宣 150****1974 四、管线参数 母管管径：气管dn250、水管dn80 支线管径：气线PEdn90 管、水线PEdn75 管 输送介质：天然气、水 介质温度：30℃ 介质运行压力：0.25 MPa。 带压开孔连头位置：母管管壁 五、工程内容及技术说明 5.1 工程内容： 支线管线吹扫、试压。 在气管dn250 干线上带压开孔1 个，开孔直径为dn80。 在水管dn80 干线上带压开孔1 个，开孔直径为dn65。 开孔后通过直埋式闸阀进行管线连头。 5.2 施工条件及技术说明： 1、支线管吹扫、试压前完成全部支管的焊接内容。 2、法兰短节采用钢制管道封堵技术规程SY/T6150.2—2003 焊接标准进行焊接。 3、整个开孔施工过程不影响介质正常输送，不停输带压开孔成功率达到 100%。 4、安全可靠性：整个开孔施工过程中没有火与气的直接接触，是在密闭状态下所进行的特殊施工方法。 六、施工工艺 支线连接→支线吹扫、试压→母管带压开孔→支线连头→现场清理 6.1 施工前的准备 1、施工人员、设备及消防安全器材提前进入现场。 2、清除现场闲杂人员、车辆以及易燃易爆等物品，做好必要的警示措施，对施工区域进行必要的隔离。 3、支线管安装质量符合有关规定，待检部位处于可视可检位置。 4、试验用压力表已经校验，并在周检期内，其精度不得低于 1.5 级，量程 2.5MPa。 ...
