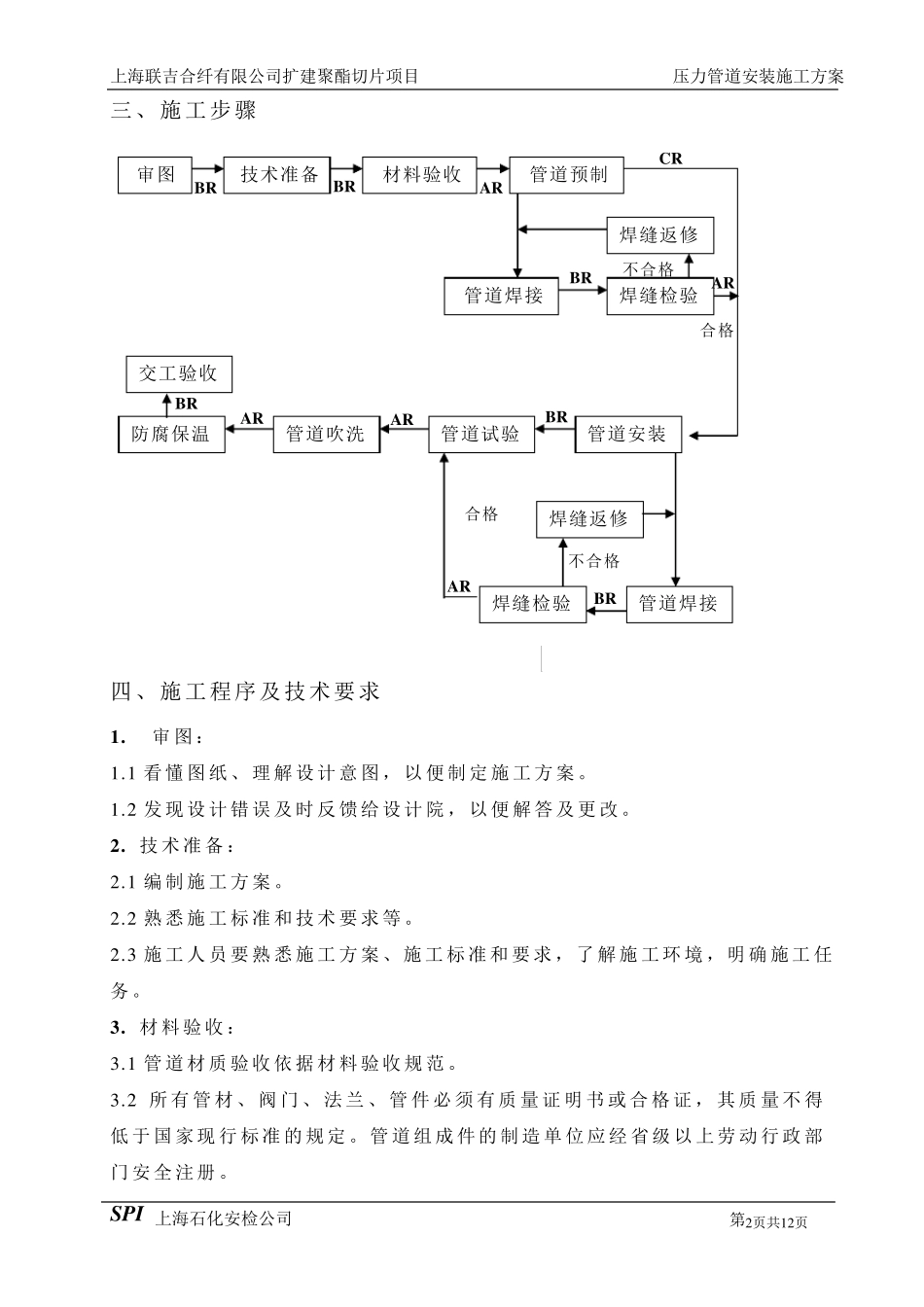

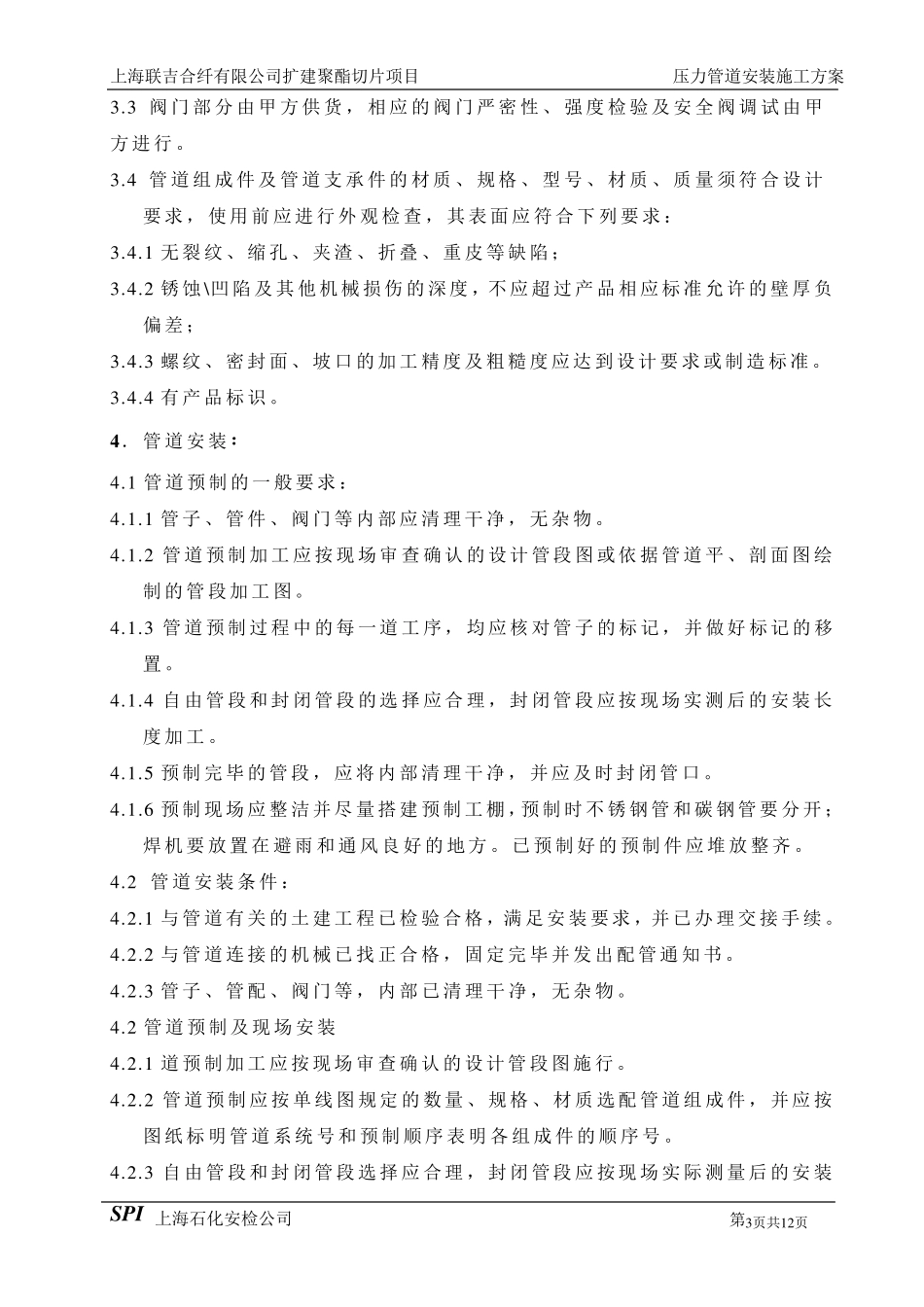

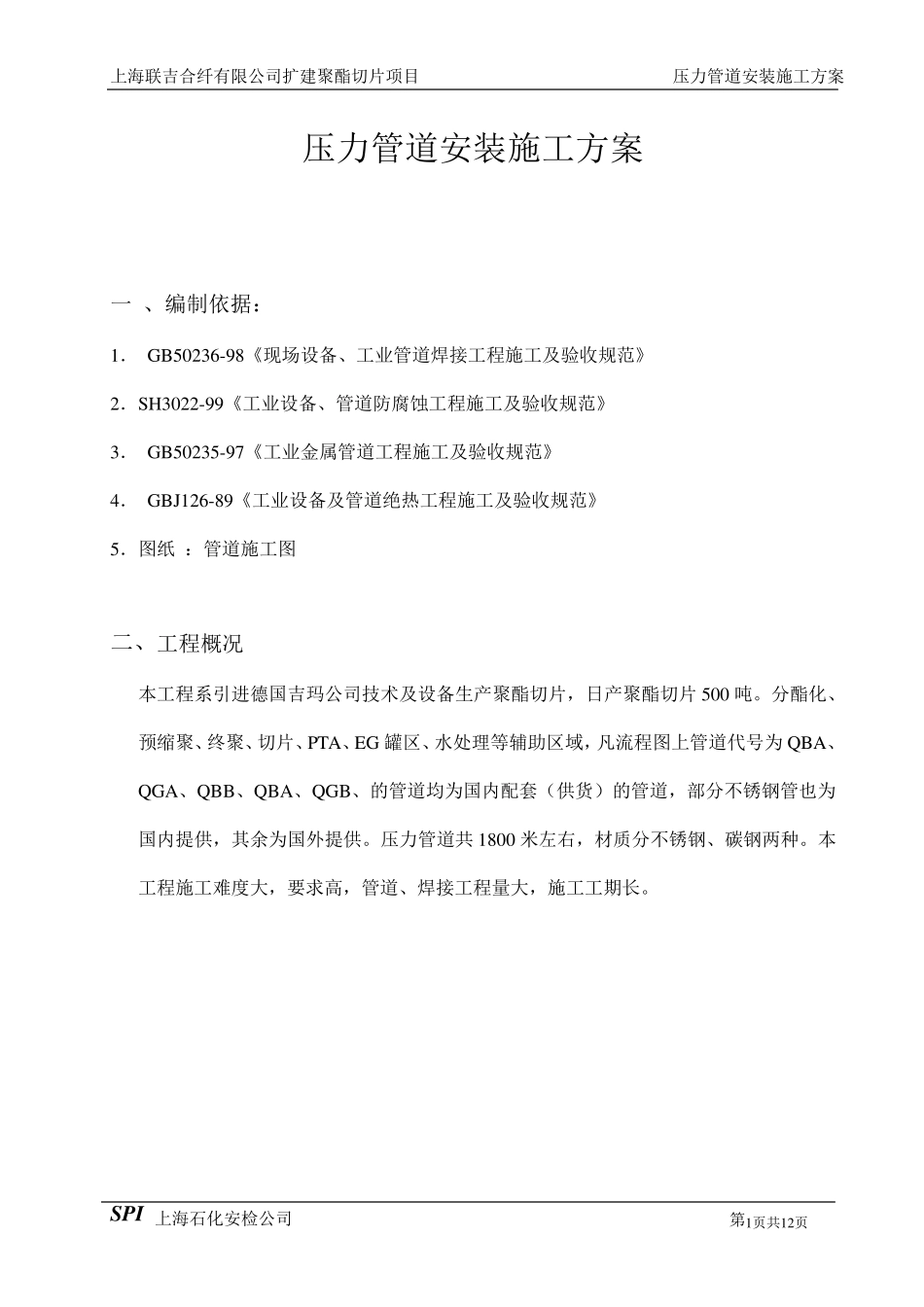

上海联吉合纤有限公司扩建聚酯切片项目 压力管道安装施工方案 SPI 上海石化安检公司 第1页共12页 压力管道安装施工方案 一 、编制依据： 1． GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2．SH3022-99《工业设备、管道防腐蚀工程施工及验收规范》 3． GB50235-97《工业金属管道工程施工及验收规范》 4． GBJ126-89《工业设备及管道绝热工程施工及验收规范》 5．图纸 ：管道施工图 二、工程概况 本工程系引进德国吉玛公司技术及设备生产聚酯切片，日产聚酯切片500 吨。分酯化、预缩聚、终聚、切片、PTA、EG 罐区、水处理等辅助区域，凡流程图上管道代号为 QBA、QGA、QBB、QBA、QGB、的管道均为国内配套（供货）的管道，部分不锈钢管也为国内提供，其余为国外提供。压力管道共1800 米左右，材质分不锈钢、碳钢两种。本工程施工难度大，要求高，管道、焊接工程量大，施工工期长。 上海联吉合纤有限公司扩建聚酯切片项目 压力管道安装施工方案 SPI 上海石化安检公司 第2 页共1 2 页 三、施工步骤 四、施工程序及技术要求 1. 审 图 ： 1 .1 看 懂 图 纸 、 理 解 设 计 意 图 ， 以 便 制 定 施工方案。 1 .2 发 现 设 计 错 误 及 时 反 馈 给 设 计 院 ， 以 便 解 答 及 更 改 。 2. 技 术 准 备 ： 2 .1 编 制 施工方案。 2 .2 熟 悉 施工标 准 和 技 术 要 求 等 。 2 .3 施工人 员 要 熟 悉 施工方案、施工标 准 和 要 求 ，了 解 施工环 境 ，明 确 施工任务 。 3. 材 料 验 收 ： 3 .1 管道材 质 验 收 依 据 材 料 验 收 规 范 。 3 .2所 有管材 、 阀 门 、 法 兰 、 管件 必 须 有质 量 证 明 书 或 合格 证 ， 其 质 量 不 得低 于 国 家 现 行 标 准 的 规 定 。管道组 成 件 的 制 造 单 位 应 经 省 级 以 上劳 动 行 政 部门 安全 注 册 。 审图 技术准备 材料验收 管道预制 管道焊接 焊缝返修 焊缝检验 管道安装 管道试验 管道吹洗 防腐保温 焊缝返修 焊缝检验 管道焊接 合格 合格 不合格 不合格 交工验收 BR AR AR BR BR BR AR CR BR BR AR AR 上海联吉合纤有限公司扩建聚酯切片项目 压力管道安装施工方案 SPI 上海石化安检公司 第3页共12页 3.3 阀门部分由甲...
