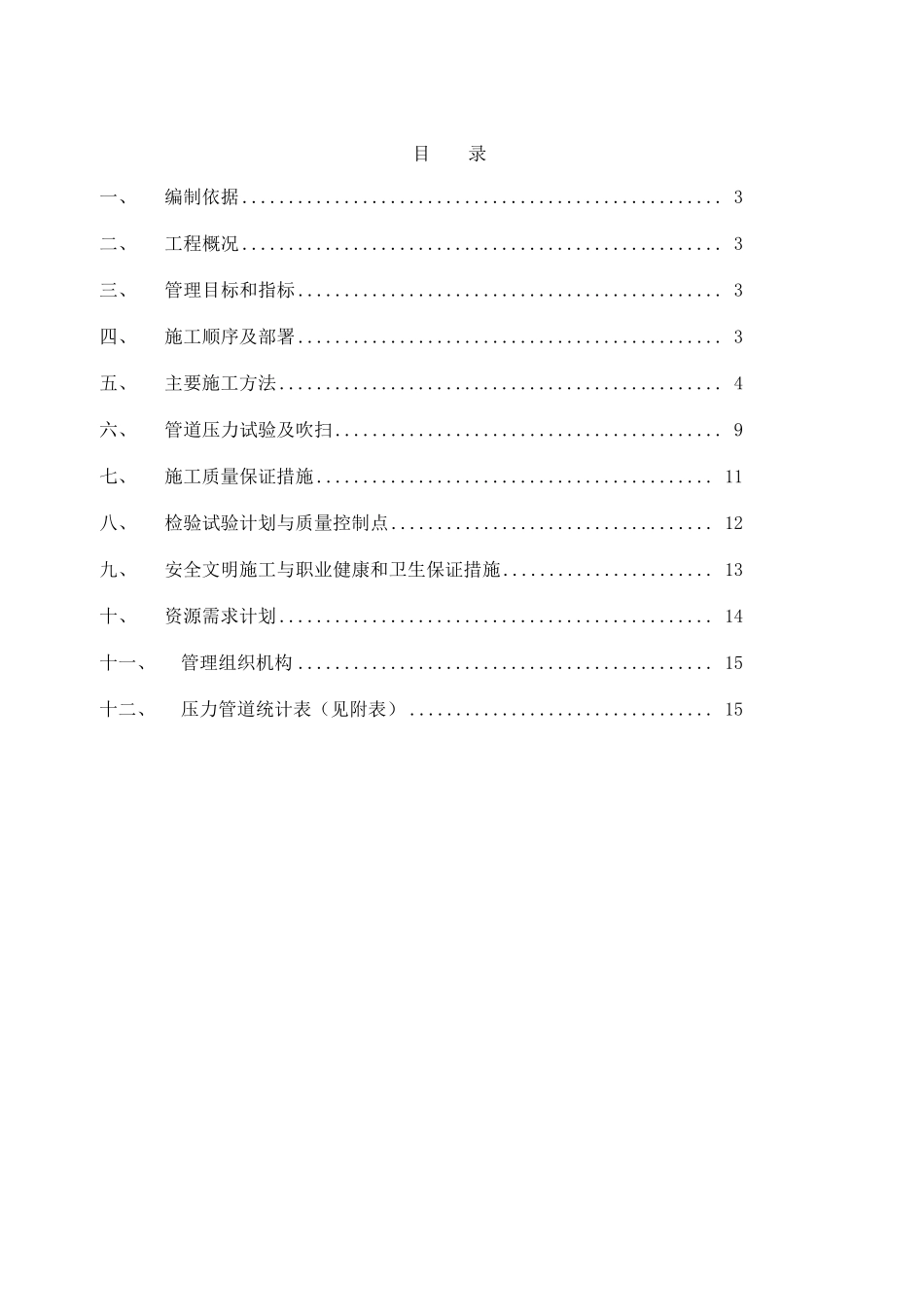

化工压力管道 施工方案 编制人： 审核人： 批准人： 工程有限公司 2015 年 2 月 26 日 目 录 一、 编制依据 .................................................... 3 二、 工程概况 .................................................... 3 三、 管理目标和指标 .............................................. 3 四、 施工顺序及部署 .............................................. 3 五、 主要施工方法 ................................................ 4 六、 管道压力试验及吹扫 .......................................... 9 七、 施工质量保证措施 ........................................... 11 八、 检验试验计划与质量控制点 ................................... 12 九、 安全文明施工与职业健康和卫生保证措施 ....................... 13 十、 资源需求计划 ............................................... 14 十一、 管理组织机构 ............................................. 15 十二、 压力管道统计表（见附表） ................................. 15 一、 编制依据 1 施工图 2 《压力管道规范 工业管道》GB/T20801-2006 3 《无损检测、工业管道》JB/T4730-2005 4《压力管道安全技术监察规程——工业管道》TSG D0001-2009 5《石油化工施工安全技术规程》SH3505-2007 6《化工金属管道工程施工及验收规范》HG20225-1995 7《石油化工钢制管道焊接热处理规范》SH/T3554-2013 8《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2011 9《石油化工钢制管道工程施工工艺标准》SH3517-2013 10《阀门检验与管理规程》SH3518-2013 二、 工程概况 本工程是 MTBE 项目，包括 MTBE 装置区、MTBE 及甲醇罐区等工号，本方案为上述工号的压力管道施工方案。由我单位施工的管道主要有甲醇、碳四、MTBE、低压火炬等管道介质，介质大都具有易燃、易爆等特点，管道材质主要为 20#钢，有少量 Q245R 材质管道。施工质量要求高，且临近生产区，因此在施工前必须编制详尽的施工方案，精心组织施工。 三、 管理目标和指标 质量目标：保证工程达到国家质量验评标准的合格标准。 指 标：管道分部工程一次验收合格率100％。 职业安全健康目标：重安全，保健康。 指 标：1）杜绝重伤、死亡事故，轻伤负伤频率不超过0.2%人。 2）杜绝...
