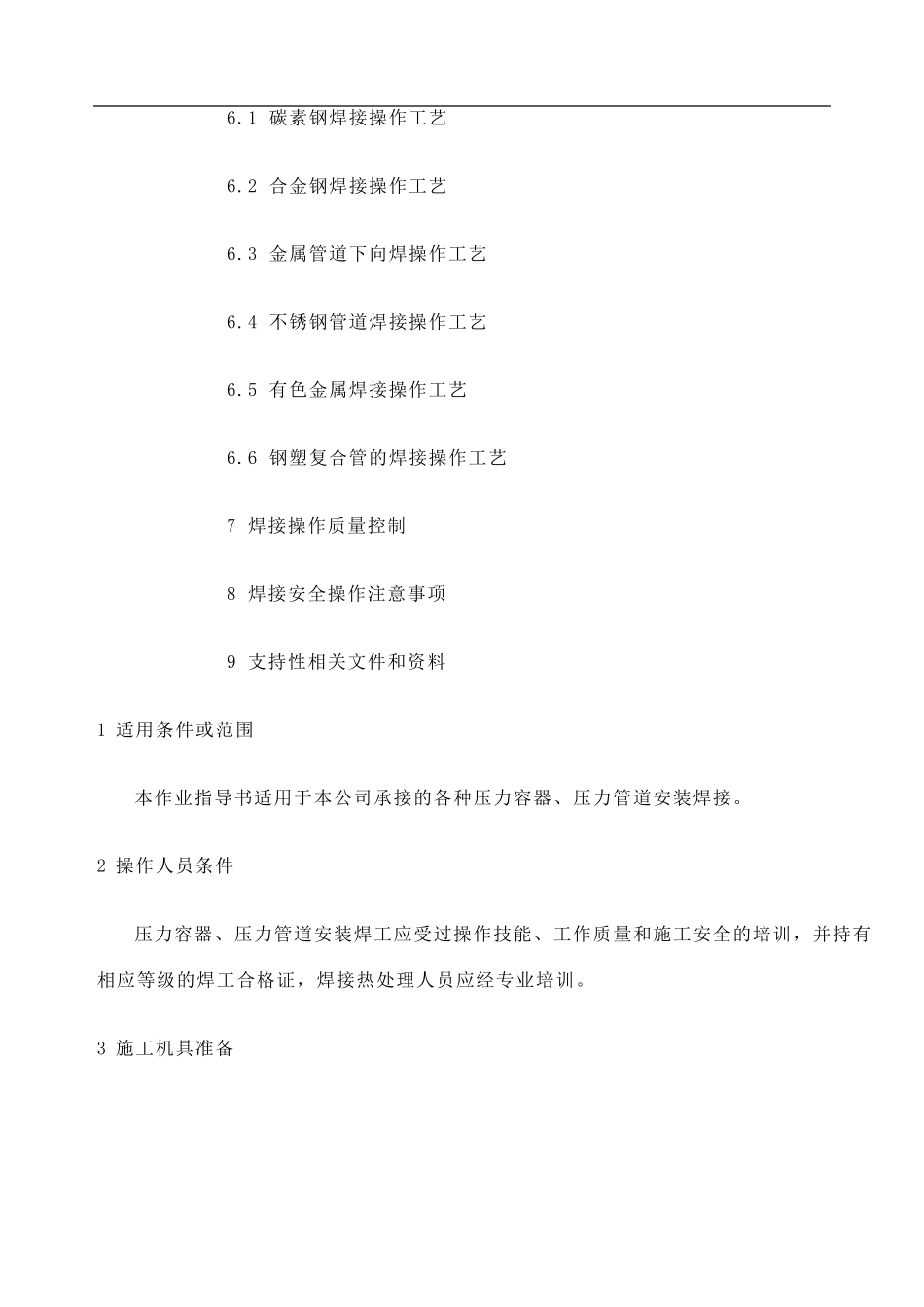

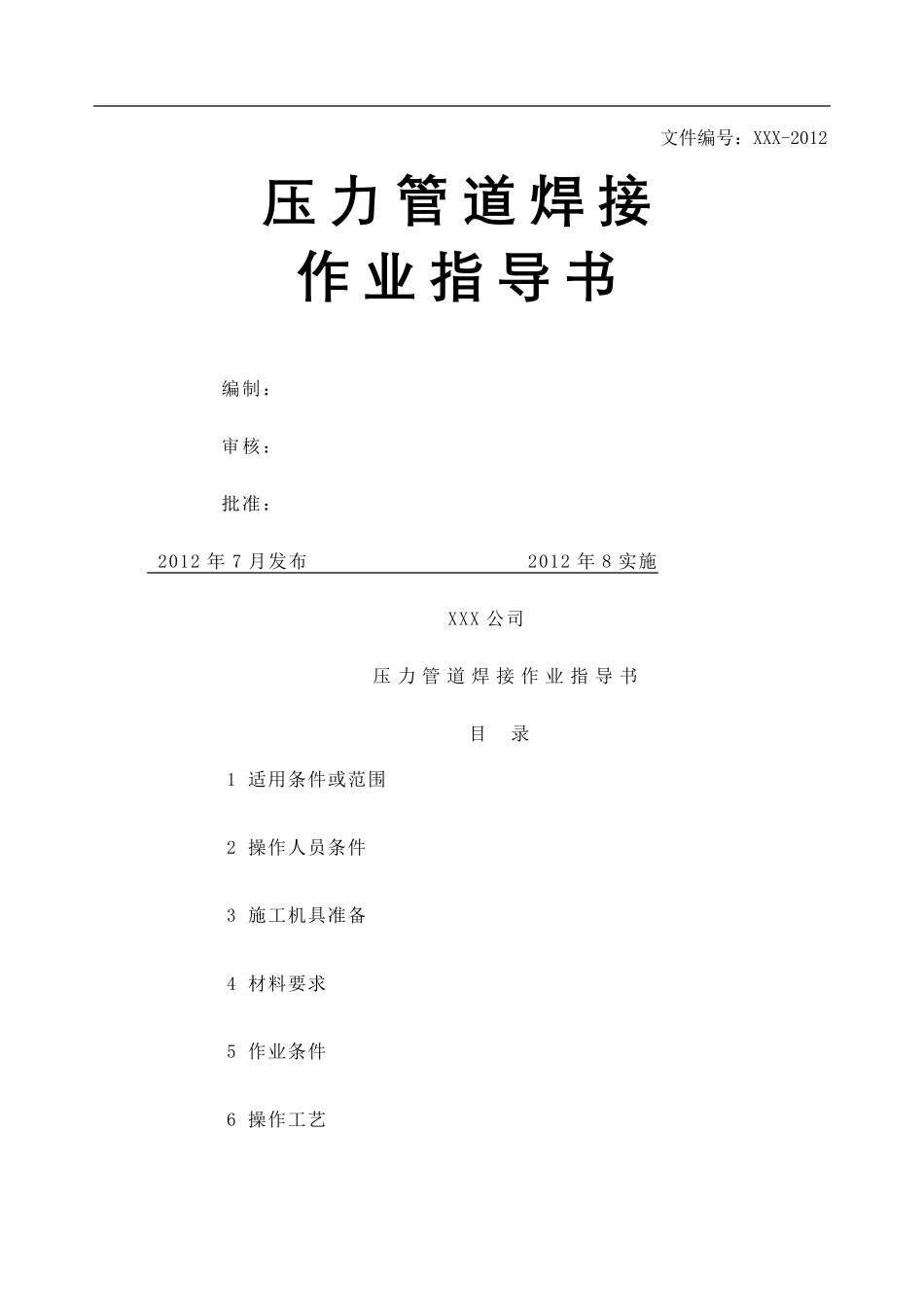

压力管道焊接作业指导书 TPMK standardiz ation office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】 文件编号：XXX-2012 压 力 管 道 焊 接 作 业 指 导 书 编制： 审核： 批准： 2012 年7 月发布 2012 年8 实施 XXX 公司 压力管道焊接作业 指 导 书 目 录 1 适用条件或范围 2 操作人员条件 3 施工机具准备 4 材料要求 5 作业条件 6 操作工艺 6.1 碳素钢焊接操作工艺 6.2 合金钢焊接操作工艺 6.3 金属管道下向焊操作工艺 6.4 不锈钢管道焊接操作工艺 6.5 有色金属焊接操作工艺 6.6 钢塑复合管的焊接操作工艺 7 焊接操作质量控制 8 焊接安全操作注意事项 9 支持性相关文件和资料 1 适用条件或范围 本作业指导书适用于本公司承接的各种压力容器、压力管道安装焊接。 2 操作人员条件 压力容器、压力管道安装焊工应受过操作技能、工作质量和施工安全的培训，并持有相应等级的焊工合格证，焊接热处理人员应经专业培训。 3 施工机具准备 3.1 施工机械设备：交流电弧焊机、直流电弧焊机、钨极氩弧焊机、二氧化碳气体保护焊机、埋弧自动焊机、内外对口器、电容焊机、手提砂轮坡口机、焊条烘干箱、焊条保温箱。 3.2 工具和用具：焊枪、焊钳、焊炬、割炬、保温筒、錾子、扁铲、钢锉、钢锯、封头机架、内外对口器、加热板、电加热片、管材、管件固定机架以及面罩、护目镜、绝缘手套、绝缘鞋等焊接防护用具。 3.3 量具：焊缝检验尺、角尺、钢板尺、钢卷尺、游标卡尺。 3.4 检验和试验设备：X 射线探伤机、光谱仪、测厚仪、超声波探伤仪、点温计、表面温度计、万用表、钳形电流表，各种力学性能试验机、电动试压泵。 4 材料要求 4.1 焊接材料应符合设计文件的规定。 4.2 焊接材料应符合现行国家焊接材料标准。 4.2.1 焊条应符合以下标准 《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118、《不锈钢焊条》GB/T983、《铝及铝合金焊条》GB/T3669、《铜及铜合金焊条》GB/T3670。 4.2.2 焊丝应符合以下标准 《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110、《焊接用不锈钢丝》YB/T5092、《铝及铝合金钢丝》GB/T10858、《铜及铜合金焊丝》GB/T9460。 4.3 焊接材料应按相关标准的规定进行检验和验收。 4.4 焊接材料必须具有制造厂的质量证明书。 4.5 现场具有焊接材料储存场所及烘干、去污设施，并应建立保管、烘干、清洗、发放制度。 4.6 氩气应符合现行国家标...
