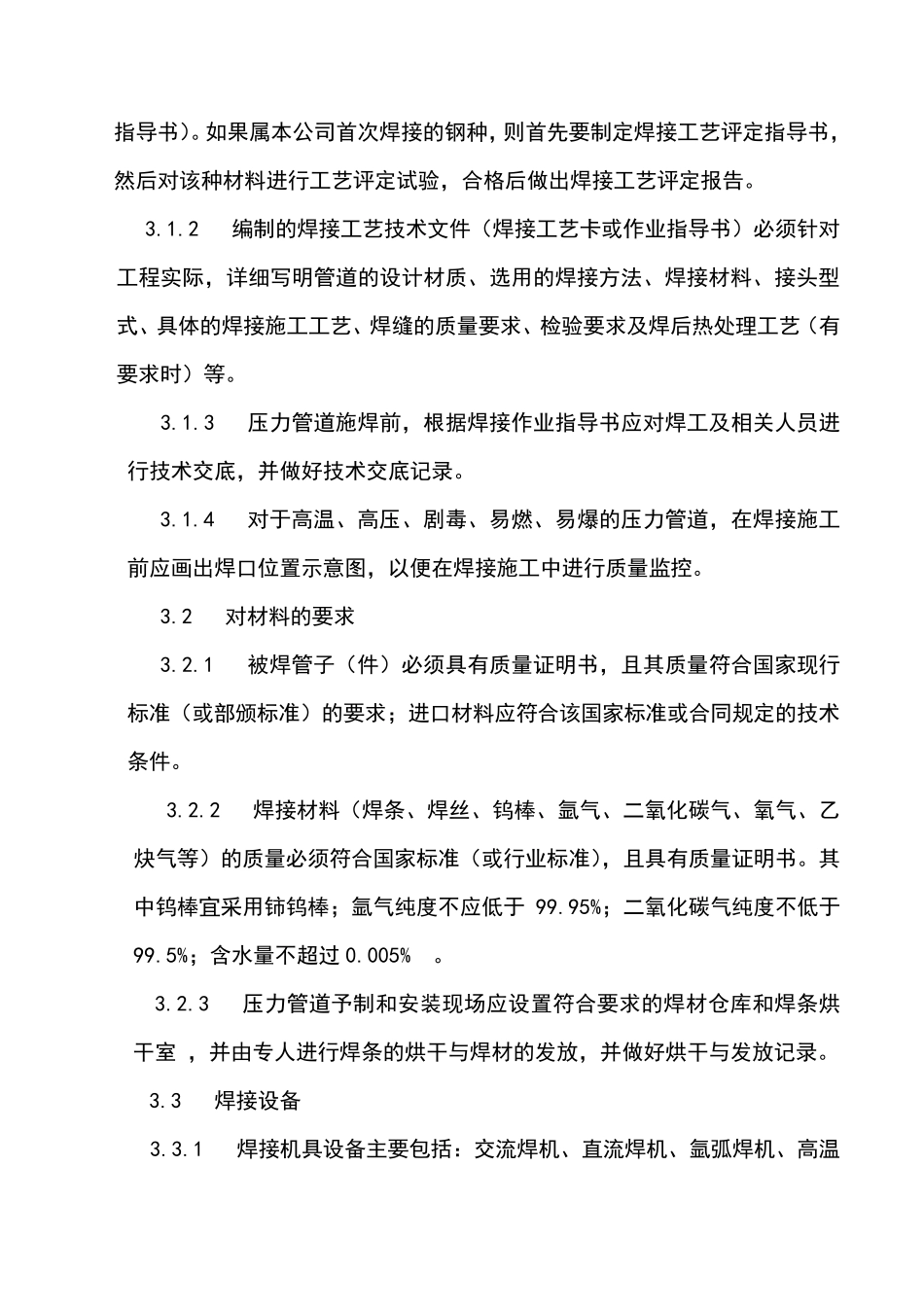

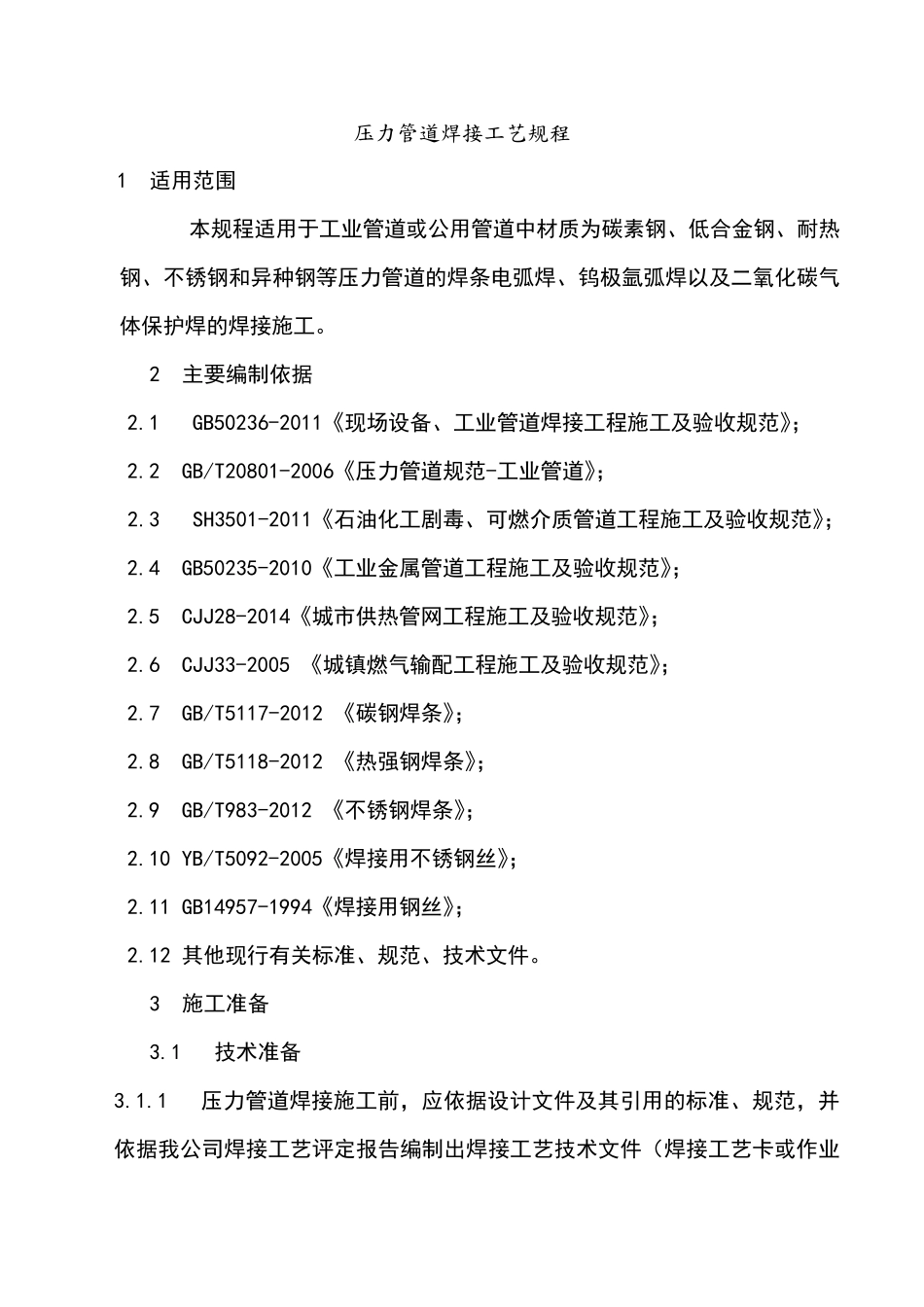

压 力 管 道 焊 接 工 艺 规 程 1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。 2 主要编制依据 2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》； 2.2 GB/T20801-2006《压力管道规范-工业管道》； 2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》； 2.4 GB50235-2010《工业金属管道工程施工及验收规范》； 2.5 CJJ28-2014《城市供热管网工程施工及验收规范》； 2.6 CJJ33-2005 《城镇燃气输配工程施工及验收规范》； 2.7 GB/T5117-2012 《碳钢焊条》； 2.8 GB/T5118-2012 《热强钢焊条》； 2.9 GB/T983-2012 《不锈钢焊条》； 2.10 YB/T5092-2005《焊接用不锈钢丝》； 2.11 GB14957-1994《焊接用钢丝》； 2.12 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业 指导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。 3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气等）的质量必须符合国家标准（或行业标准），且具有质量证明书。其中钨棒宜采用铈钨棒；氩气纯度不 应低 于 99.95%；二氧化碳气纯度不 低 于99.5%；含 水 量不 超 过 0.005% 。 3.2.3 压力管道予 制和 安 装 现场 应设置符合要求的焊材仓 库 和 焊条烘干 室 ，并由 ...
