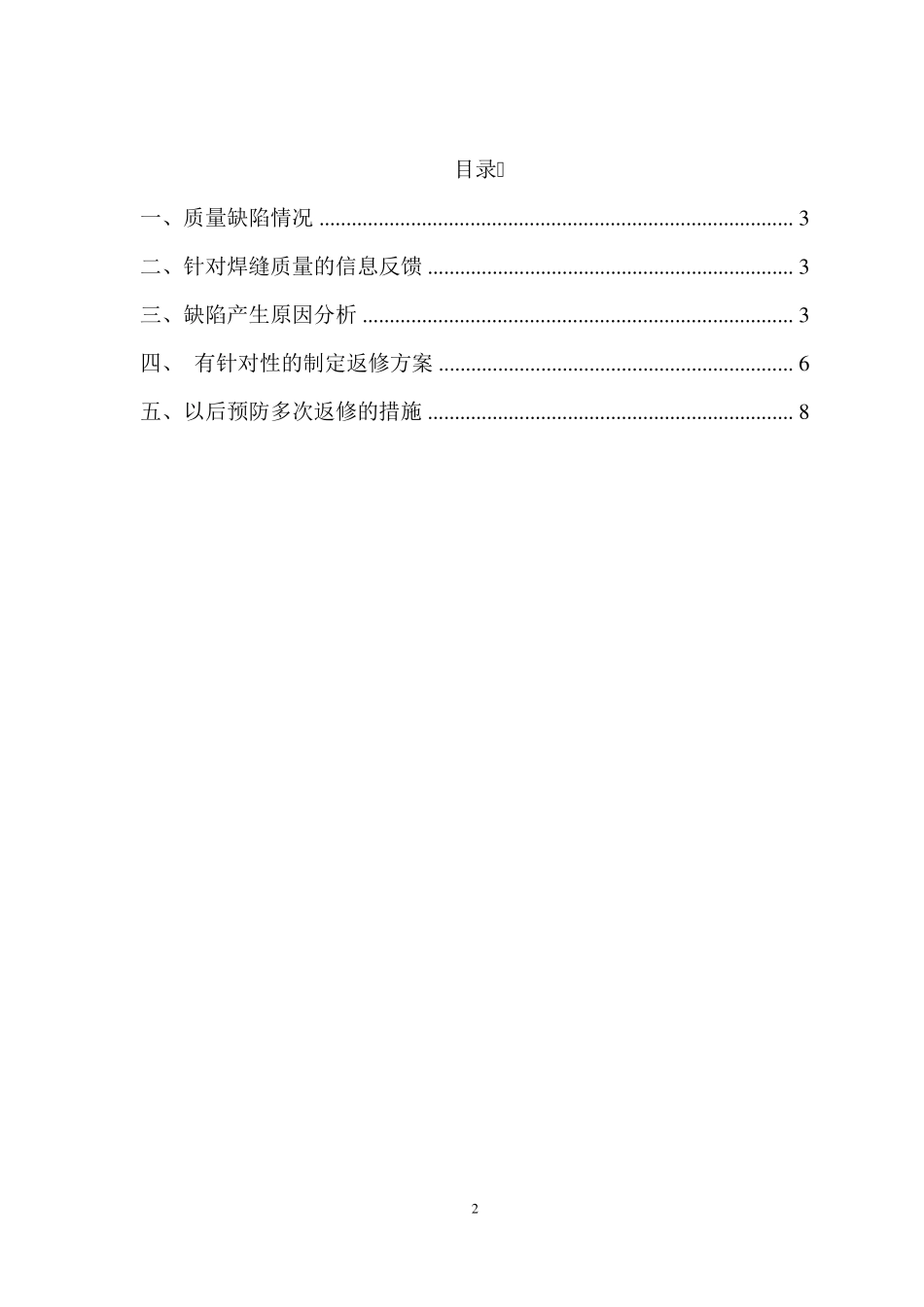

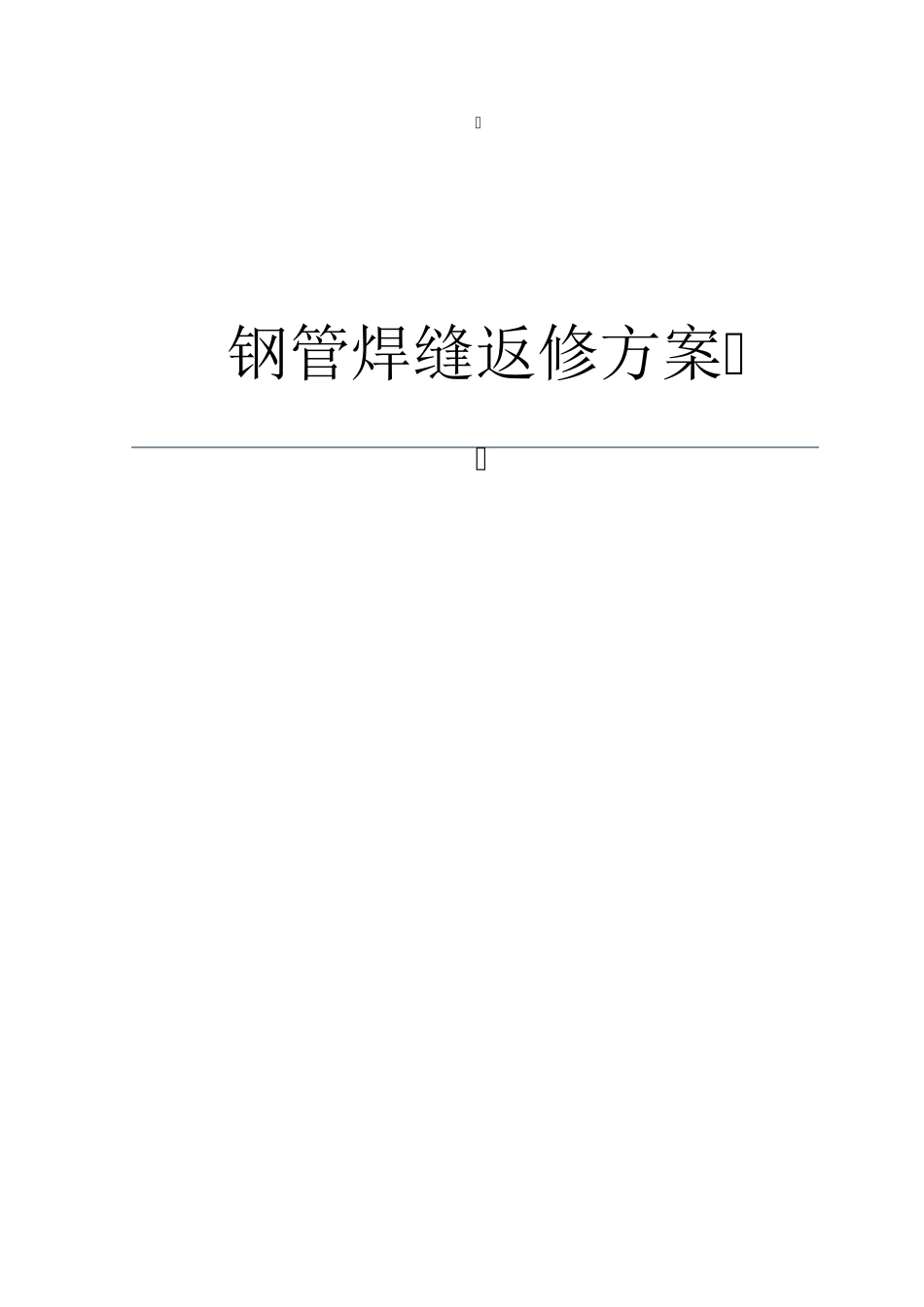

钢管焊缝返修方案 2 目录 一、质量缺陷情况 ........................................................................................ 3 二、针对焊缝质量的信息反馈 .................................................................... 3 三、缺陷产生原因分析 ................................................................................ 3 四、 有针对性的制定返修方案 .................................................................. 6 五、以后预防多次返修的措施 .................................................................... 8 3 针对焊口不合格的返修方案 一、质量缺陷情况 供水管网工程施工在直埋钢管施工时,对现场的焊缝质量按照设计文件要求,100%超声波进行检测,在近期的焊缝质量检测中,出现了以下不合格焊缝,1、焊缝 A1+81,三次返修不合格,进入第四次返修;2、焊缝:A1+8,两次返修不合格进入第三次返修;3、焊缝:A1+86 两次返修不合格,进入第三次返修;4、焊缝:A1+87,两次返修不合格,进入第三次返修。 二、针对焊缝质量的信息反馈 在超声波探伤时,探测人员一定和项目部的技术人员和电焊班组长沟通好,近期出现的多次不合格的焊口,由于探测单位对缺陷位置标示不明,施焊人员所返修部位不是缺陷所在,从而多次返修。而对于出现不合格的焊缝,不管是初次检测,还是第几次返修,返修后的结果首先经过项目部技术人员的外观质量评定后,通知监理部的专业监理工程师验收,进过双方的初步验收后,通知指挥部领导和检测单位到场对评定的焊缝进行检测。 三、缺陷产生原因分析 影响焊缝质量的好坏,焊接工艺、焊接材料选用、烘烤,焊接设备,焊工操作技能,施焊环境及操作者责任心都会 影响焊接缺陷。再 次是由于近期阴 雨 天 气 繁 多,空 气 潮 湿 ,电焊条 的药 皮 受 水汽 潮 湿 ;现场土 质不良 ,塌 方、流 泥 严 重 ,开 挖 的工作坑 环境不好,等 原因影响,致 使 近期的焊缝质量屡 出不合格现象 。 4 因此,技术员应根据探测单位提供的信息缺陷种类、形态及分布等情况和原焊接工艺及施焊记录,有针对性地对缺陷产生原因进行分析,及时制定出合理的返修方案。若属工艺原因,在返修中应注意适当调整规范参数或工艺措施;若属操作原因,则应在返修中提醒焊工纠正。对于已在返修处发现的缺陷,若是前次返修时未挖除造成的,...
