变频器电路全图及说明

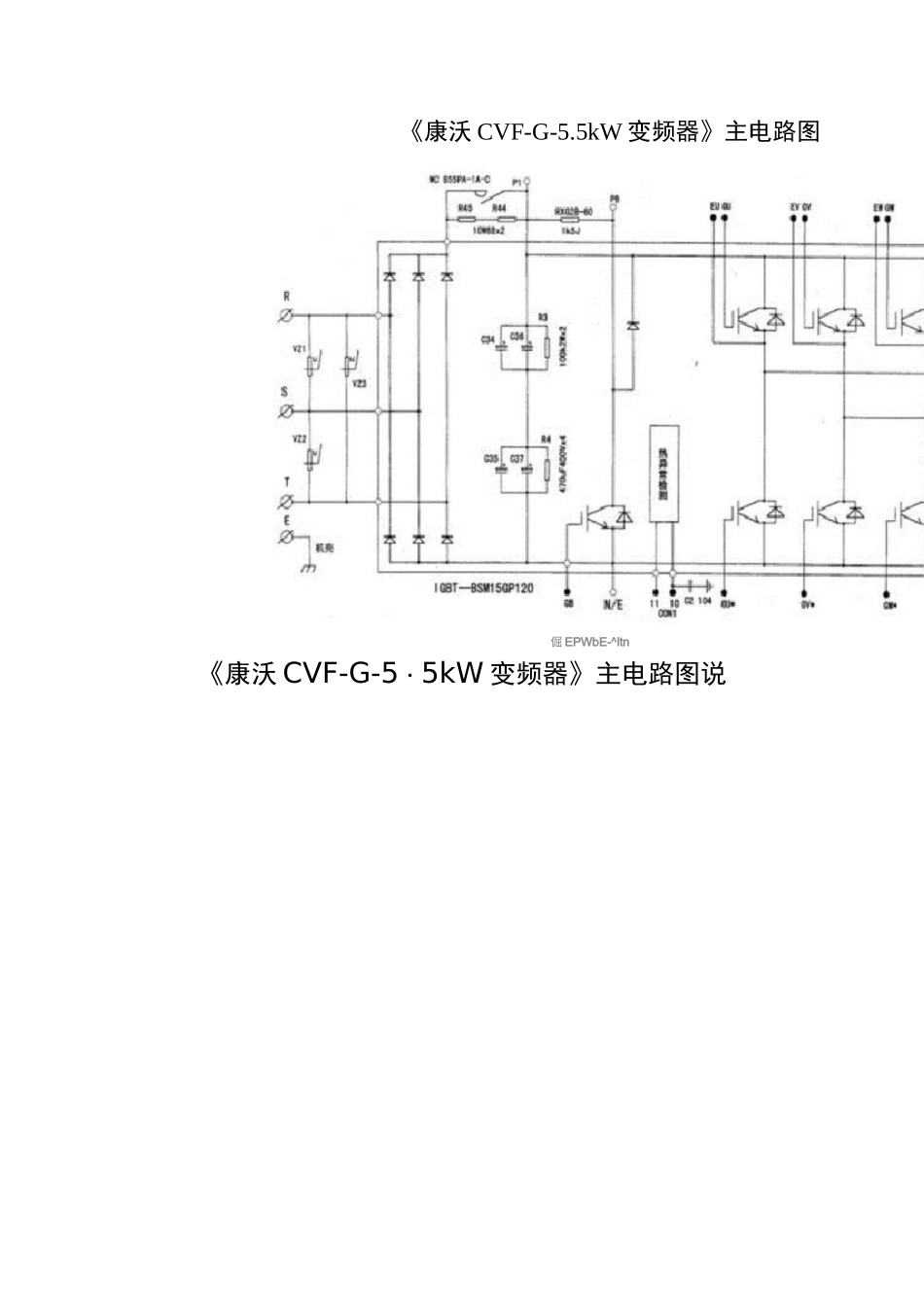

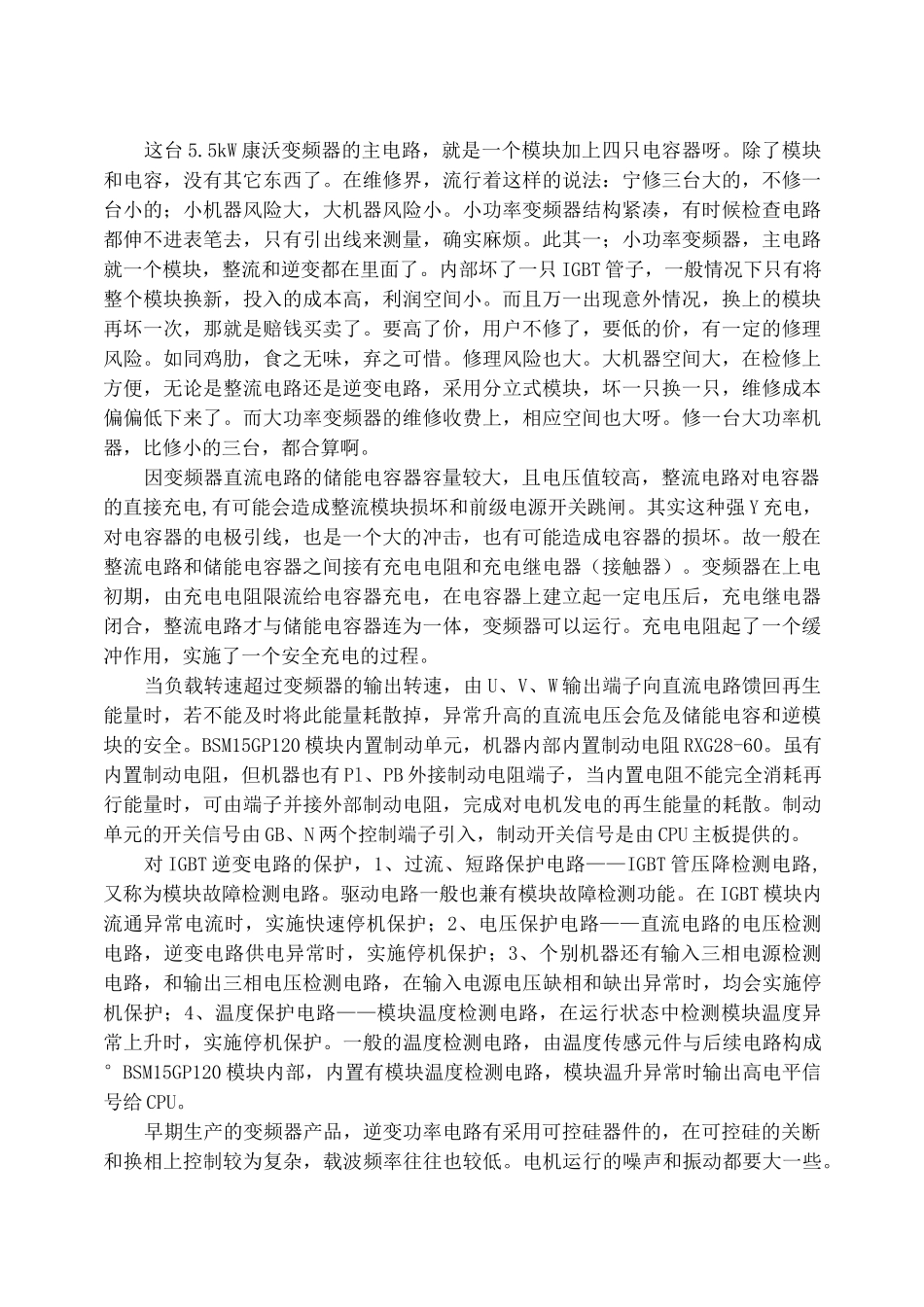

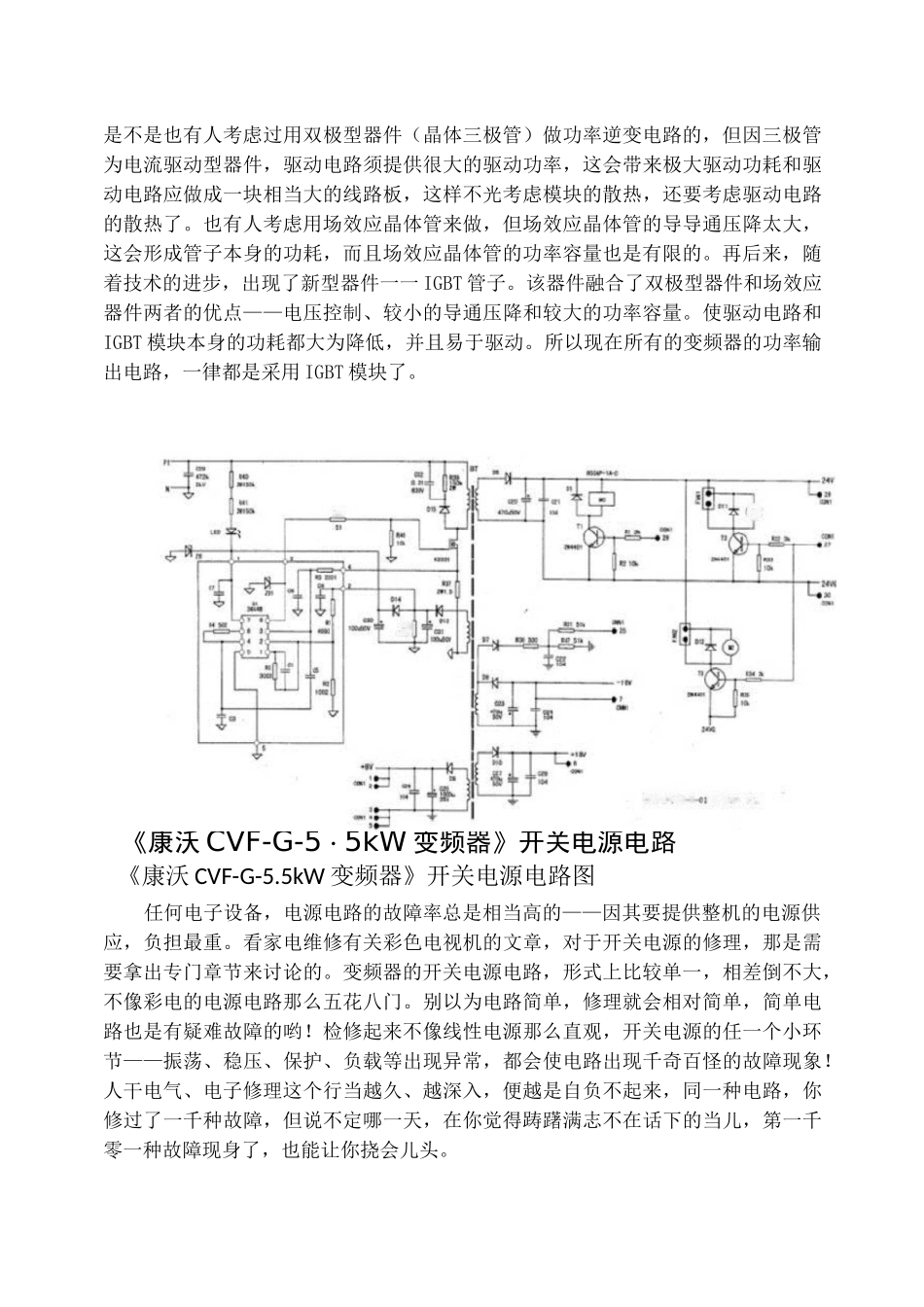

《康沃 CVF-G-5.5kW 变频器》主电路图倔 EPWbE-^ltn《康沃 CVF-G-5・5kW 变频器》主电路图说这台 5.5kW 康沃变频器的主电路，就是一个模块加上四只电容器呀。除了模块和电容，没有其它东西了。在维修界，流行着这样的说法：宁修三台大的，不修一台小的；小机器风险大，大机器风险小。小功率变频器结构紧凑，有时候检查电路都伸不进表笔去，只有引出线来测量，确实麻烦。此其一；小功率变频器，主电路就一个模块，整流和逆变都在里面了。内部坏了一只 IGBT 管子，一般情况下只有将整个模块换新，投入的成本高，利润空间小。而且万一出现意外情况，换上的模块再坏一次，那就是赔钱买卖了。要高了价，用户不修了，要低的价，有一定的修理风险。如同鸡肋，食之无味，弃之可惜。修理风险也大。大机器空间大，在检修上方便，无论是整流电路还是逆变电路，采用分立式模块，坏一只换一只，维修成本偏偏低下来了。而大功率变频器的维修收费上，相应空间也大呀。修一台大功率机器，比修小的三台，都合算啊。因变频器直流电路的储能电容器容量较大，且电压值较高，整流电路对电容器的直接充电,有可能会造成整流模块损坏和前级电源开关跳闸。其实这种强 Y 充电，对电容器的电极引线，也是一个大的冲击，也有可能造成电容器的损坏。故一般在整流电路和储能电容器之间接有充电电阻和充电继电器（接触器）。变频器在上电初期，由充电电阻限流给电容器充电，在电容器上建立起一定电压后，充电继电器闭合，整流电路才与储能电容器连为一体，变频器可以运行。充电电阻起了一个缓冲作用，实施了一个安全充电的过程。当负载转速超过变频器的输出转速，由 U、V、W 输出端子向直流电路馈回再生能量时，若不能及时将此能量耗散掉，异常升高的直流电压会危及储能电容和逆模块的安全。BSM15GP120 模块内置制动单元，机器内部内置制动电阻 RXG28-60。虽有内置制动电阻，但机器也有 Pl、PB 外接制动电阻端子，当内置电阻不能完全消耗再行能量时，可由端子并接外部制动电阻，完成对电机发电的再生能量的耗散。制动单元的开关信号由 GB、N 两个控制端子引入，制动开关信号是由 CPU 主板提供的。对 IGBT 逆变电路的保护，1、过流、短路保护电路——IGBT 管压降检测电路,又称为模块故障检测电路。驱动电路一般也兼有模块故障检测功能。在 IGBT 模块内流通异常电流时，实施快速停机保护；2、电压保护电路——直流电路的电压检测电路，逆变电路供电异常时...
