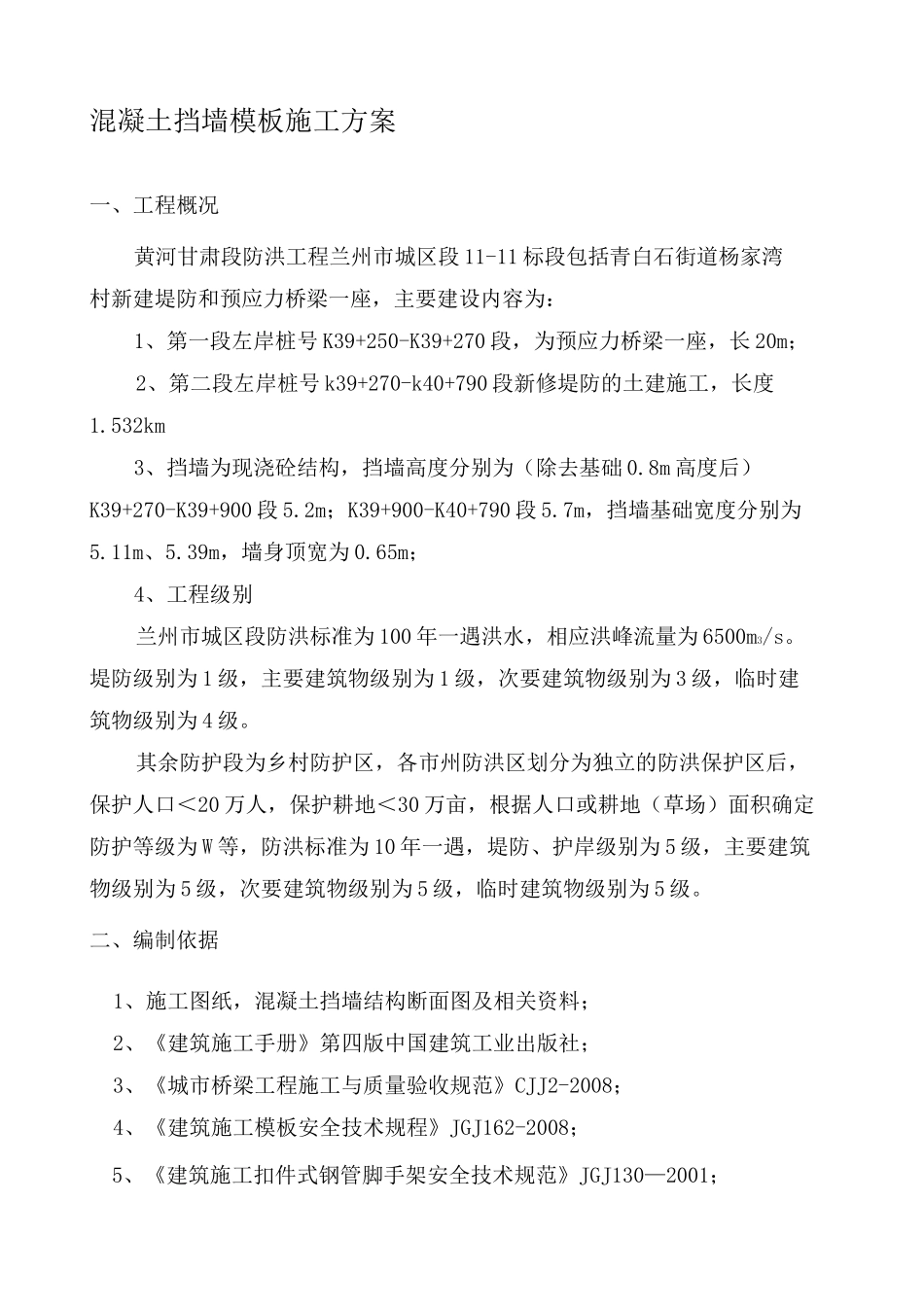

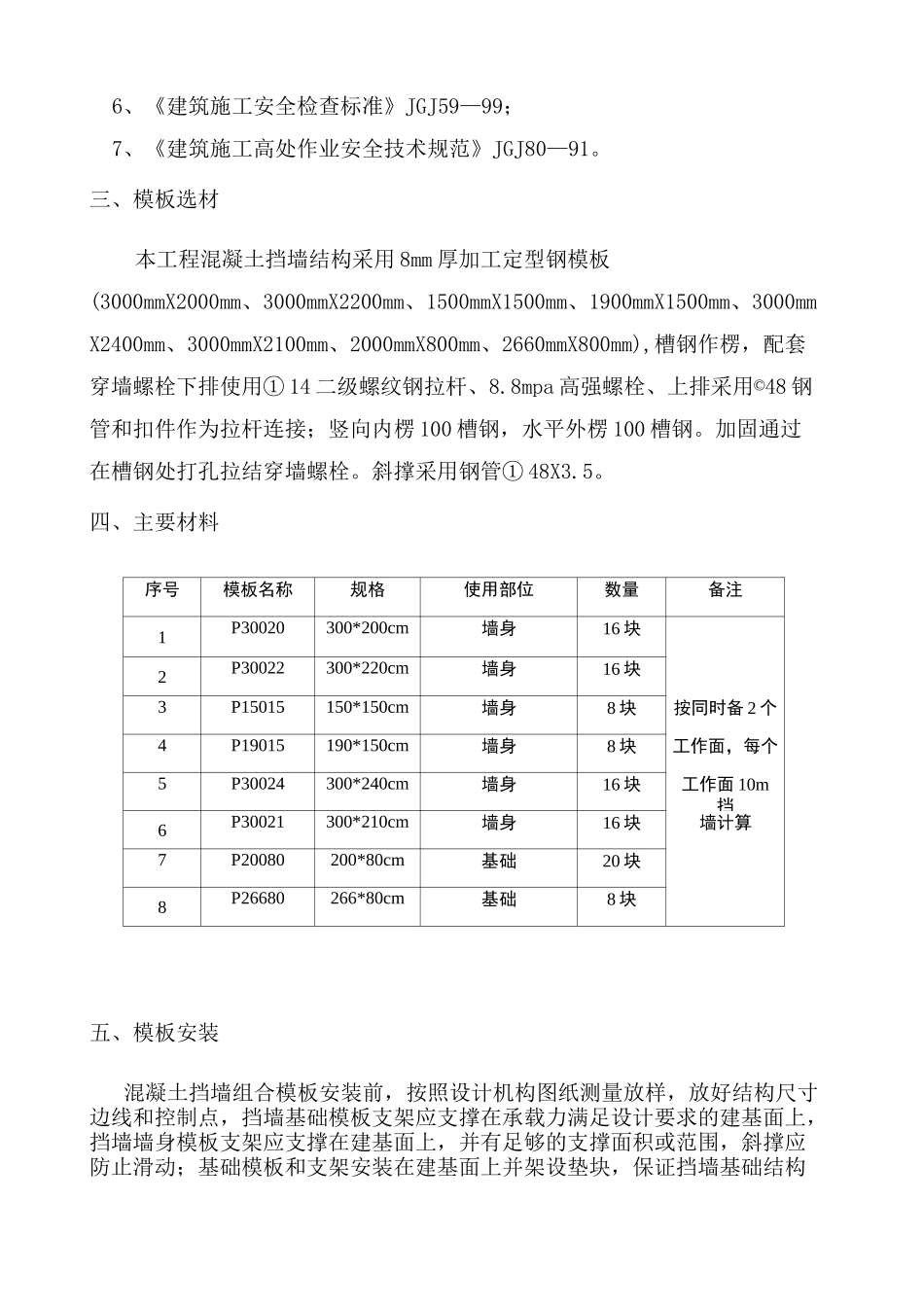

混凝土挡墙模板施工方案一、工程概况黄河甘肃段防洪工程兰州市城区段 11-11 标段包括青白石街道杨家湾村新建堤防和预应力桥梁一座，主要建设内容为：1、第一段左岸桩号 K39+250-K39+270 段，为预应力桥梁一座，长 20m；2、第二段左岸桩号 k39+270-k40+790 段新修堤防的土建施工，长度1.532km3、挡墙为现浇砼结构，挡墙高度分别为（除去基础 0.8m 高度后）K39+270-K39+900 段 5.2m；K39+900-K40+790 段 5.7m，挡墙基础宽度分别为5.11m、5.39m，墙身顶宽为 0.65m；4、工程级别兰州市城区段防洪标准为 100 年一遇洪水，相应洪峰流量为 6500m3/s。堤防级别为 1 级，主要建筑物级别为 1 级，次要建筑物级别为 3 级，临时建筑物级别为 4 级。其余防护段为乡村防护区，各市州防洪区划分为独立的防洪保护区后，保护人口＜20 万人，保护耕地＜30 万亩，根据人口或耕地（草场）面积确定防护等级为 W 等，防洪标准为 10 年一遇，堤防、护岸级别为 5 级，主要建筑物级别为 5 级，次要建筑物级别为 5 级，临时建筑物级别为 5 级。二、编制依据1、施工图纸，混凝土挡墙结构断面图及相关资料；2、《建筑施工手册》第四版中国建筑工业出版社；3、《城市桥梁工程施工与质量验收规范》CJJ2-2008；4、《建筑施工模板安全技术规程》JGJ162-2008；5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；6、《建筑施工安全检查标准》JGJ59—99；7、《建筑施工高处作业安全技术规范》JGJ80—91。三、模板选材本工程混凝土挡墙结构采用 8mm 厚加工定型钢模板(3000mmX2000mm、3000mmX2200mm、1500mmX1500mm、1900mmX1500mm、3000mmX2400mm、3000mmX2100mm、2000mmX800mm、2660mmX800mm),槽钢作楞，配套穿墙螺栓下排使用① 14 二级螺纹钢拉杆、8.8mpa 高强螺栓、上排采用©48 钢管和扣件作为拉杆连接；竖向内楞 100 槽钢，水平外楞 100 槽钢。加固通过在槽钢处打孔拉结穿墙螺栓。斜撑采用钢管① 48X3.5。四、主要材料序号模板名称规格使用部位数量备注1P30020300*200cm墙身16 块2P30022300*220cm墙身16 块3P15015150*150cm墙身8 块按同时备 2 个4P19015190*150cm墙身8 块工作面，每个5P30024300*240cm墙身16 块工作面 10m挡6P30021300*210cm墙身16 块墙计算7P20080200*80cm基础20 块8P26680266*80cm基础8 块五、模板安装混凝土挡墙组合模板安装前，按照设计机构图纸测量放样，放好结构尺寸边线和控制点，...
