无负压供水施工方案

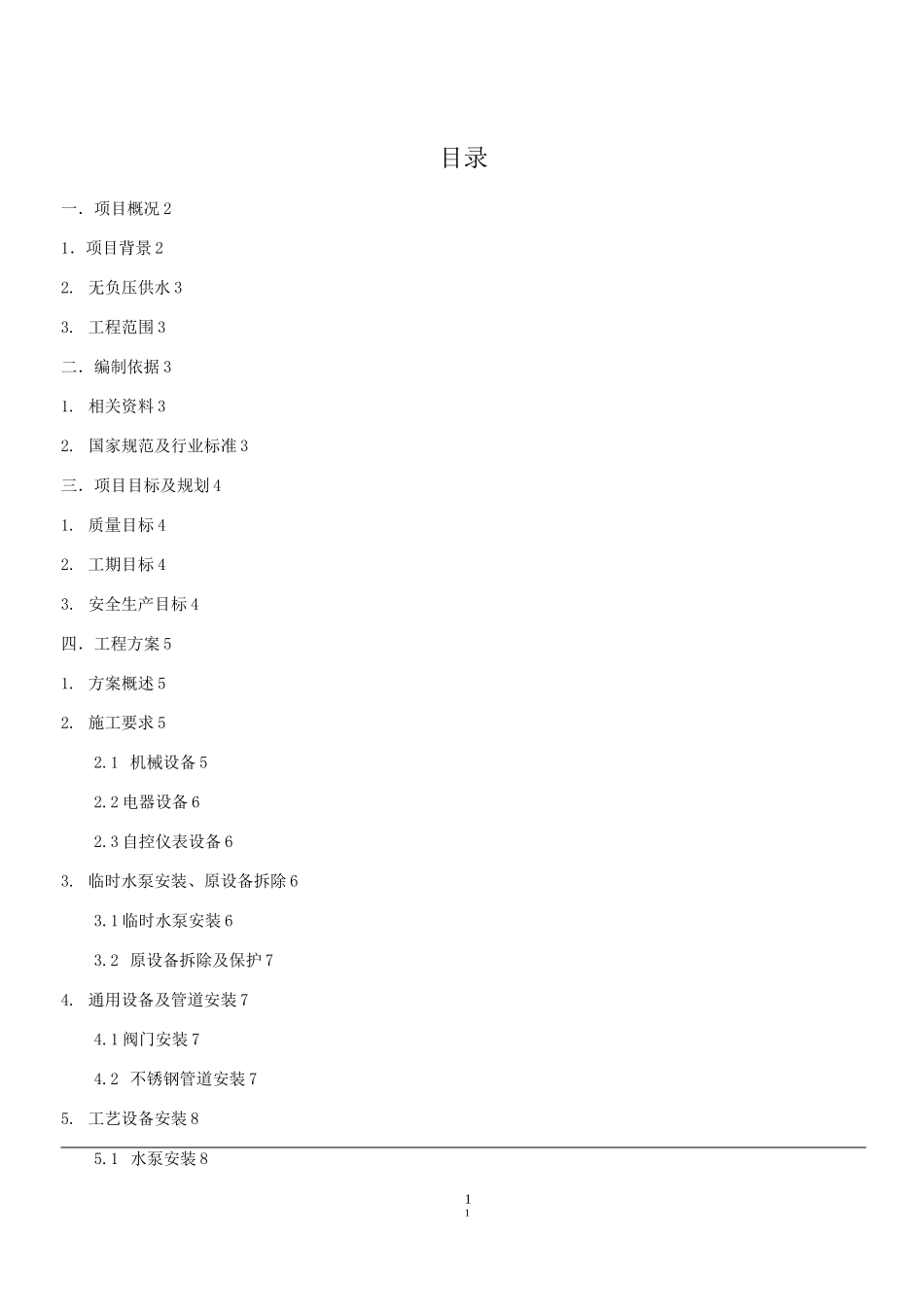

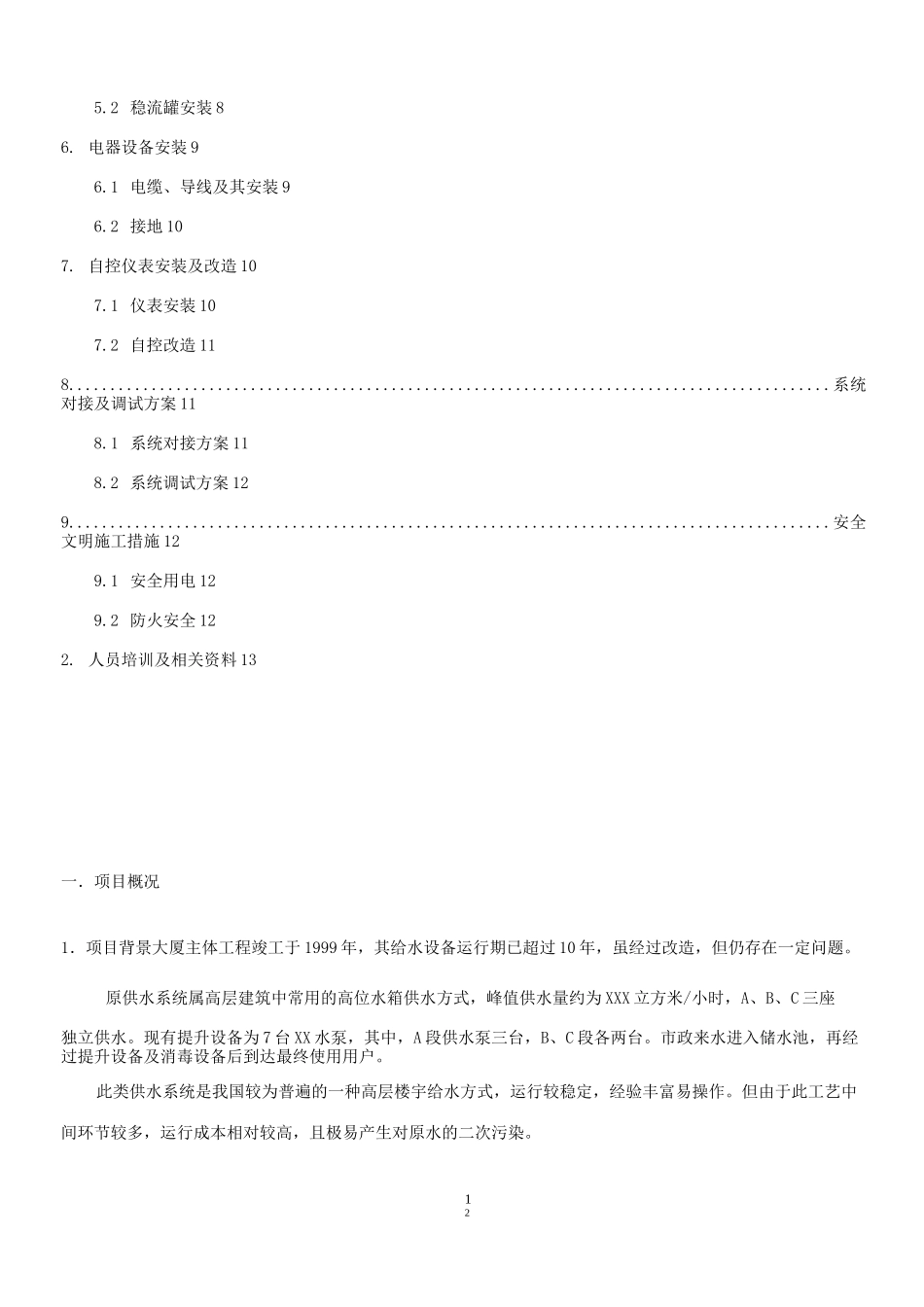

11目录一．项目概况 21．项目背景 22. 无负压供水 33. 工程范围 3二．编制依据 31. 相关资料 32. 国家规范及行业标准 3三．项目目标及规划 41. 质量目标 42. 工期目标 43. 安全生产目标 4四．工程方案 51. 方案概述 52. 施工要求 52.1 机械设备 52.2 电器设备 62.3 自控仪表设备 63. 临时水泵安装、原设备拆除 63.1 临时水泵安装 63.2 原设备拆除及保护 74. 通用设备及管道安装 74.1 阀门安装 74.2 不锈钢管道安装 75. 工艺设备安装 85.1 水泵安装 8125.2 稳流罐安装 86. 电器设备安装 96.1 电缆、导线及其安装 96.2 接地 107. 自控仪表安装及改造 107.1 仪表安装 107.2 自控改造 118............................................................................................系统对接及调试方案 118.1 系统对接方案 118.2 系统调试方案 129............................................................................................安全文明施工措施 129.1 安全用电 129.2 防火安全 122. 人员培训及相关资料 13一．项目概况1．项目背景大厦主体工程竣工于 1999 年，其给水设备运行期已超过 10 年，虽经过改造，但仍存在一定问题。原供水系统属高层建筑中常用的高位水箱供水方式，峰值供水量约为 XXX 立方米/小时，A、B、C 三座独立供水。现有提升设备为 7 台 XX 水泵，其中，A 段供水泵三台，B、C 段各两台。市政来水进入储水池，再经过提升设备及消毒设备后到达最终使用用户。此类供水系统是我国较为普遍的一种高层楼宇给水方式，运行较稳定，经验丰富易操作。但由于此工艺中间环节较多，运行成本相对较高，且极易产生对原水的二次污染。《建设工程项目管理规132. 无负压供水无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。无负压供水主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。3. 工程范围本次工程项目包括：现有供水提升系统的拆除；部分现有管线的拆除、更换及安装；现场电器自控系统的兼容改造及系统编程改造；无负压供水系统的设计、设备供货、安装及调试；二•编制依据1. 相关资料建设单位提供的现有设备参数建设单位提供的水量数...
