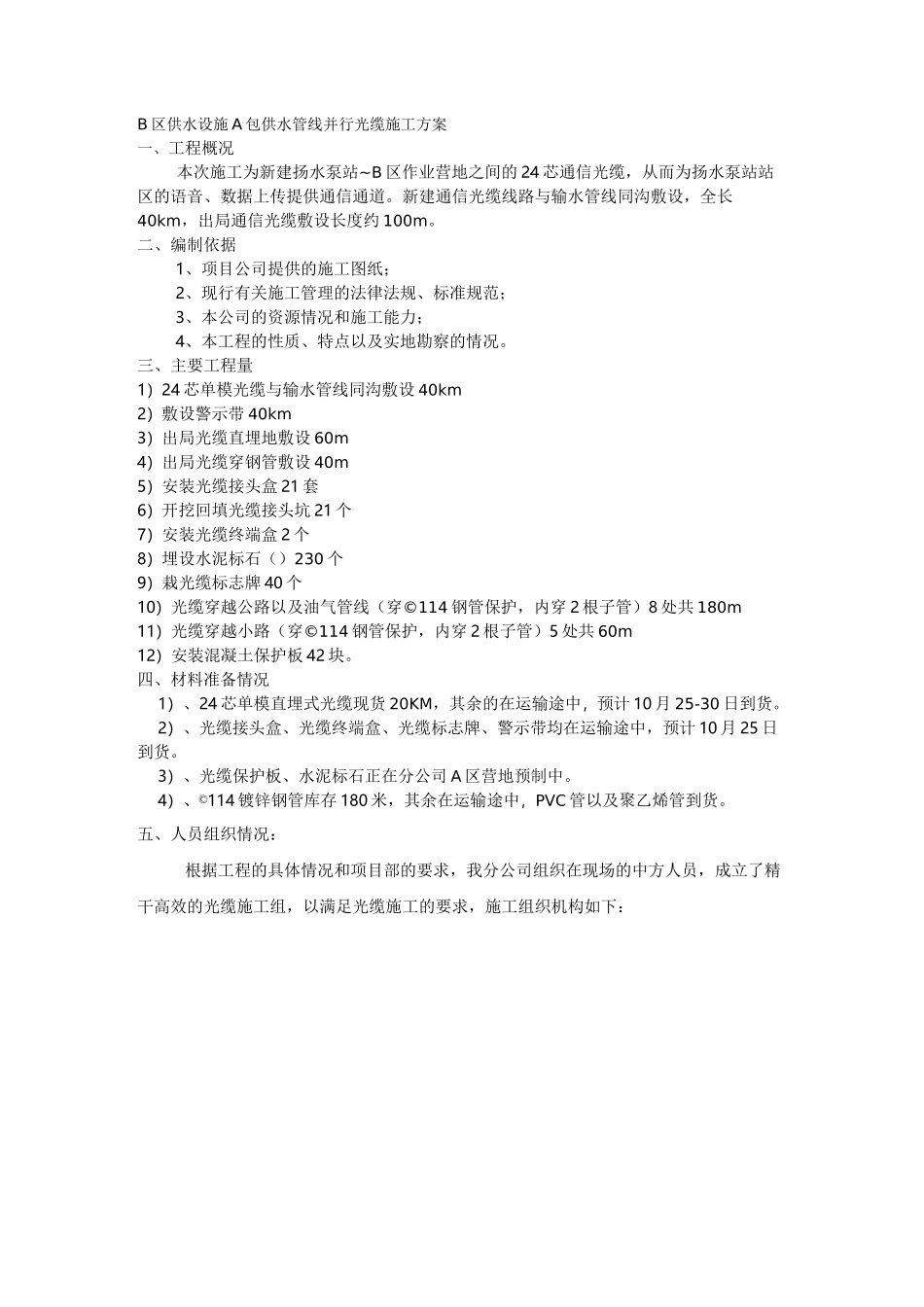

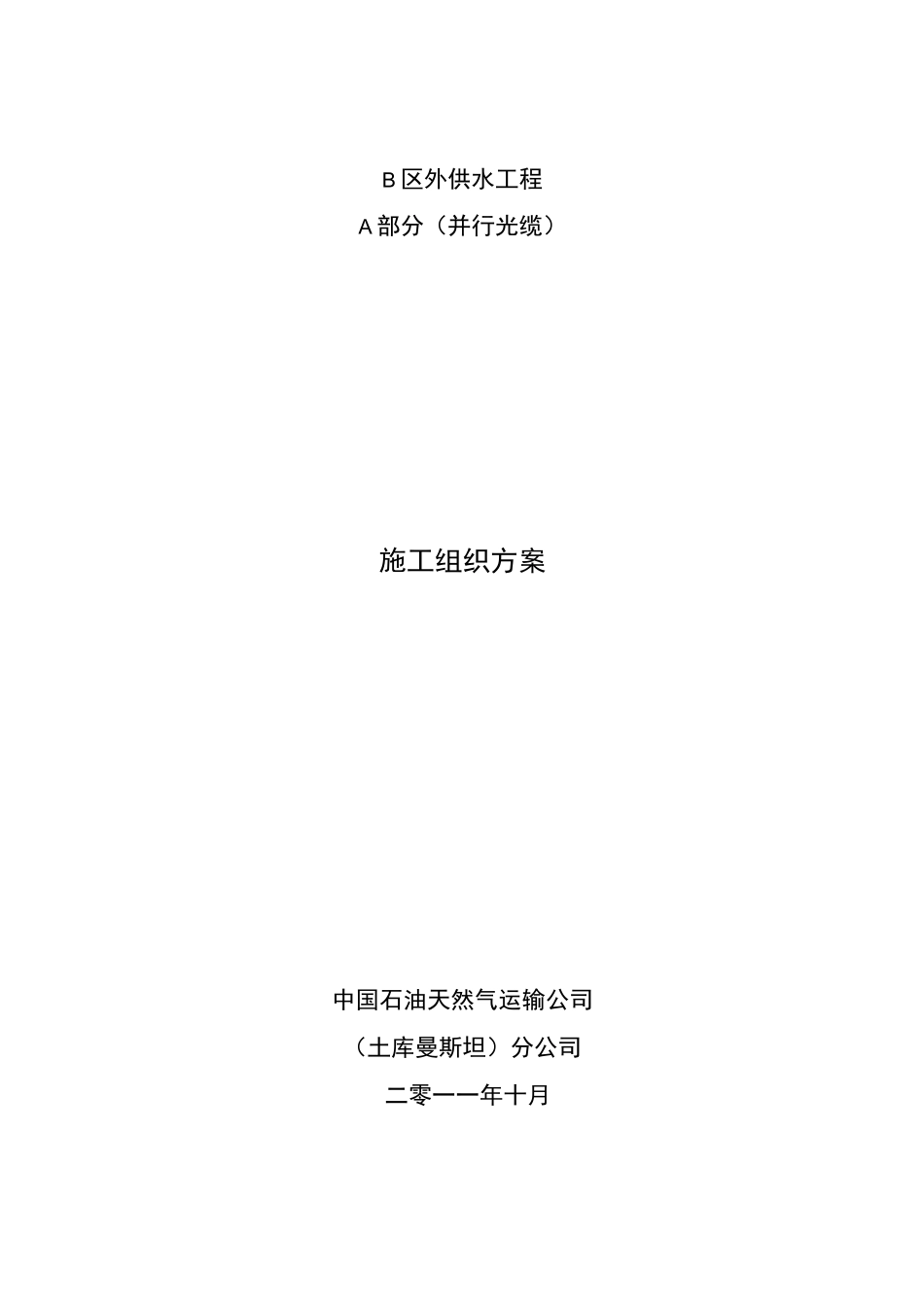

CPTC3AKynKA,CTPO0TE"bCTBOHnyCKOHAHAHOTHA 刃 PAEOTA□沏 CHCTEMMBOflOCHAB^EHHEBHOKAE 口“刃 nakeTaAB 区供水项目建设 A 包工程施工方案文件编号页数BBPF-50-CPTC-A-SGFA-GL-00121土库曼斯坦巴格德雷合同区域 B 区块地面工程B 区供水项目建设 A 包工程并行光缆施工方案编制：CPTC 土库曼斯坦分公司012011-10-16供批准版次日期描述编制校核审核批准B 区外供水工程A 部分（并行光缆）施工组织方案中国石油天然气运输公司（土库曼斯坦）分公司二零一一年十月B 区供水设施 A 包供水管线并行光缆施工方案一、工程概况本次施工为新建扬水泵站~B 区作业营地之间的 24 芯通信光缆，从而为扬水泵站站区的语音、数据上传提供通信通道。新建通信光缆线路与输水管线同沟敷设，全长40km，出局通信光缆敷设长度约 100m。二、编制依据1、项目公司提供的施工图纸；2、现行有关施工管理的法律法规、标准规范；3、本公司的资源情况和施工能力；4、本工程的性质、特点以及实地勘察的情况。三、主要工程量1）24 芯单模光缆与输水管线同沟敷设 40km2）敷设警示带 40km3）出局光缆直埋地敷设 60m4）出局光缆穿钢管敷设 40m5）安装光缆接头盒 21 套6）开挖回填光缆接头坑 21 个7）安装光缆终端盒 2 个8）埋设水泥标石（）230 个9）栽光缆标志牌 40 个10）光缆穿越公路以及油气管线（穿©114 钢管保护，内穿 2 根子管）8 处共 180m11）光缆穿越小路（穿©114 钢管保护，内穿 2 根子管）5 处共 60m12）安装混凝土保护板 42 块。四、材料准备情况1）、24 芯单模直埋式光缆现货 20KM，其余的在运输途中，预计 10 月 25-30 日到货。2）、光缆接头盒、光缆终端盒、光缆标志牌、警示带均在运输途中，预计 10 月 25 日到货。3）、光缆保护板、水泥标石正在分公司 A 区营地预制中。4）、©114 镀锌钢管库存 180 米，其余在运输途中，PVC 管以及聚乙烯管到货。五、人员组织情况：根据工程的具体情况和项目部的要求，我分公司组织在现场的中方人员，成立了精干高效的光缆施工组，以满足光缆施工的要求，施工组织机构如下：标识制作安装组：彭祥光缆敷设组：彭祥管线校正：阮广物资供应保管组：谭国光缆测试接续组：专业人B 区供水设施建设项目部项目部组织机构图序号名称责任人人数备注1项目总负责甘勇1 人12施工总负责刘培洪1 人3技术总负责邓彦文1 人4施工组申言伟1 人5施工组彭祥瑞1 人6光缆施工技术质...
