压敏电阻的选择

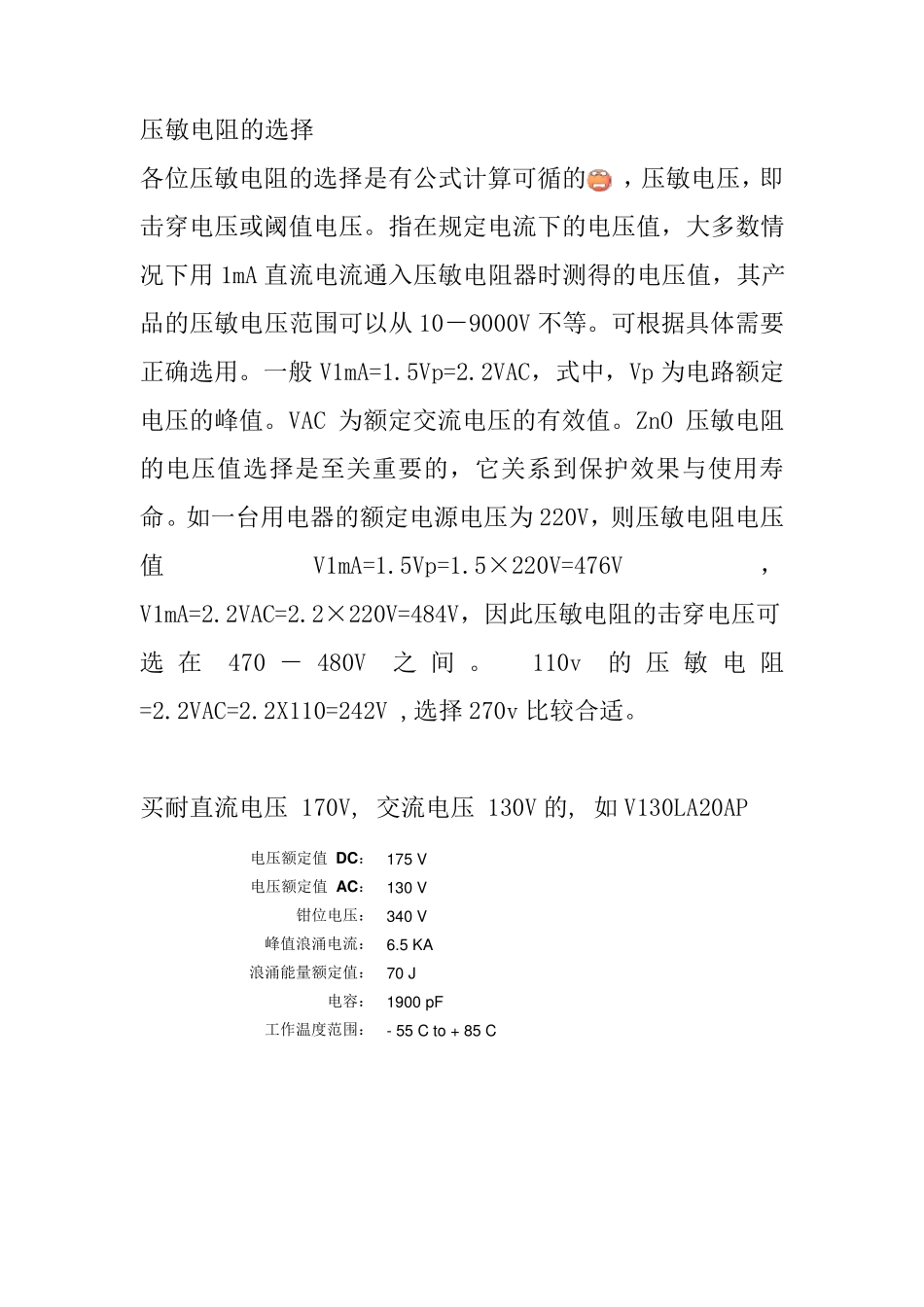

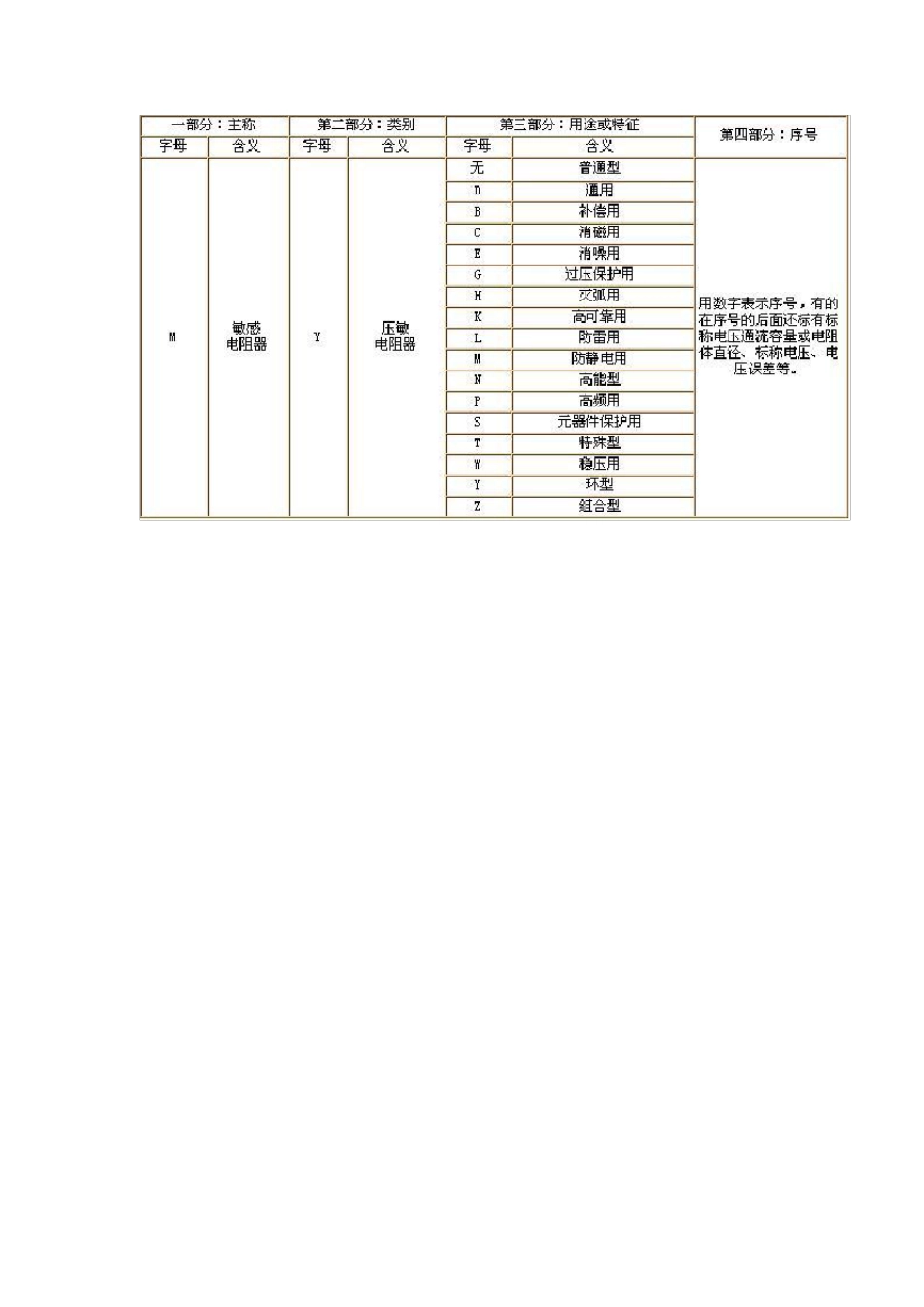

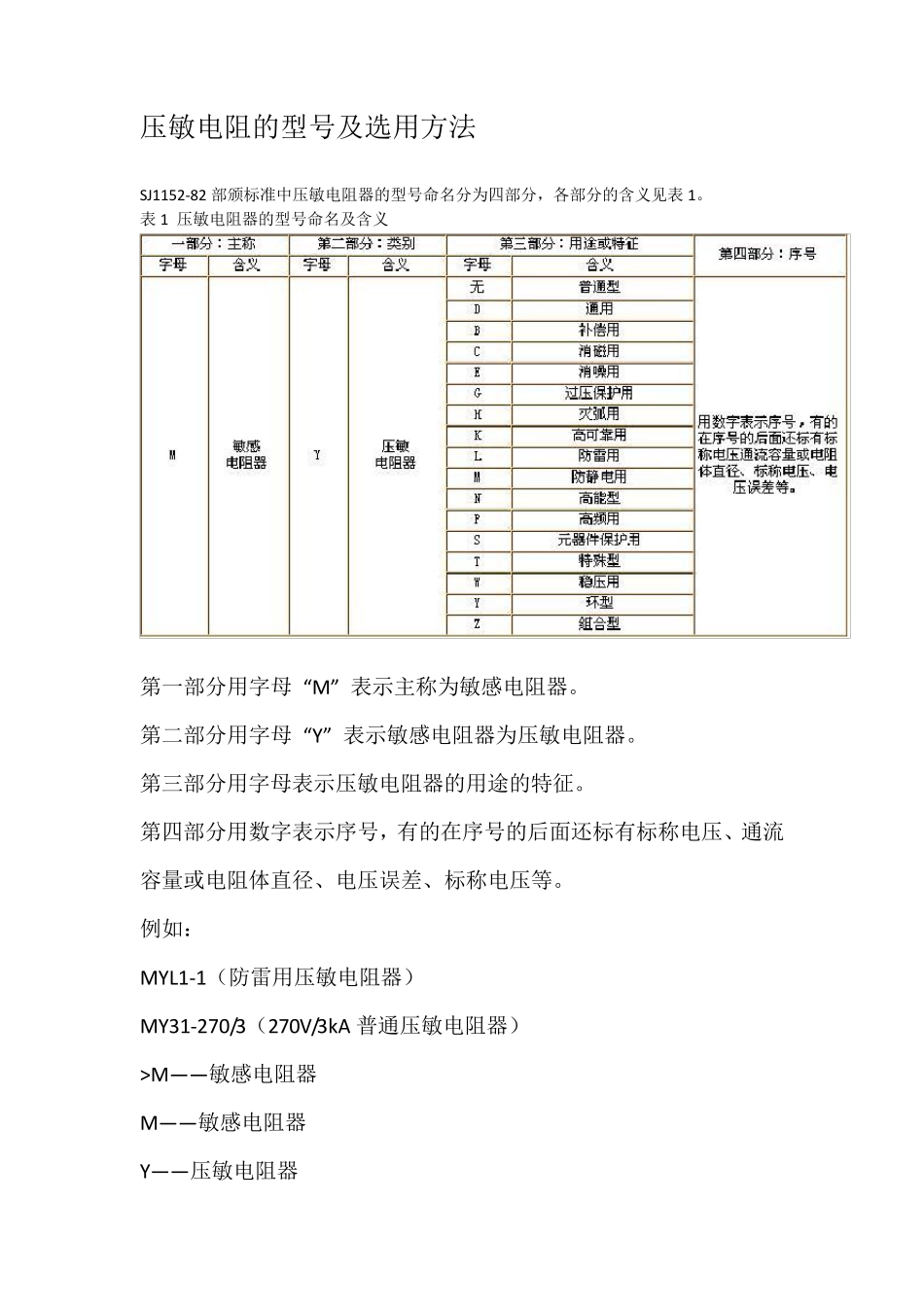

压敏电阻的选择 各位压敏电阻的选择是有公式计算可循的 ，压敏电压，即击穿电压或阈值电压。指在规定电流下的电压值，大多数情况下用1mA 直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V 不等。可根据具体需要正确选用。一般V1mA=1.5Vp=2.2VAC，式中，Vp 为电路额定电压的峰值。VAC 为额定交流电压的有效值。ZnO 压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470 －480V之 间 。 110v的压敏电阻=2.2VAC=2.2X110=242V ,选择270v 比较合适。 买耐直流电压 170V, 交流电压 130V 的, 如V130LA20AP 电压额定值 D C ： 175 V 电压额定值 A C ： 130 V 钳位电压： 340 V 峰值浪涌电流： 6.5 KA 浪涌能量额定值： 70 J 电容： 1900 pF 工作温度范围： - 55 C to + 85 C 压敏电阻的型号及选用方法 SJ1152-82 部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。 表1 压敏电阻器的型号命名及含义 第一部分用字母 “M” 表示主称为敏感电阻器。 第二部分用字母 “Y” 表示敏感电阻器为压敏电阻器。 第三部分用字母表示压敏电阻器的用途的特征。 第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。 例如： MYL1-1（防雷用压敏电阻器） MY31-270/3（270V/3kA 普通压敏电阻器） >M— — 敏感电阻器 M— — 敏感电阻器 Y— — 压敏电阻器 Y— — 压敏电阻器 L— — 防雷用 31— — 序号 1-1— — 序号 270— — 标称电压为270V 3— — 通流容量为3kA 压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。被广泛应用于电子设备防雷。 主要参数 1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。 2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。 3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。 4、额定工作电压：允许...
