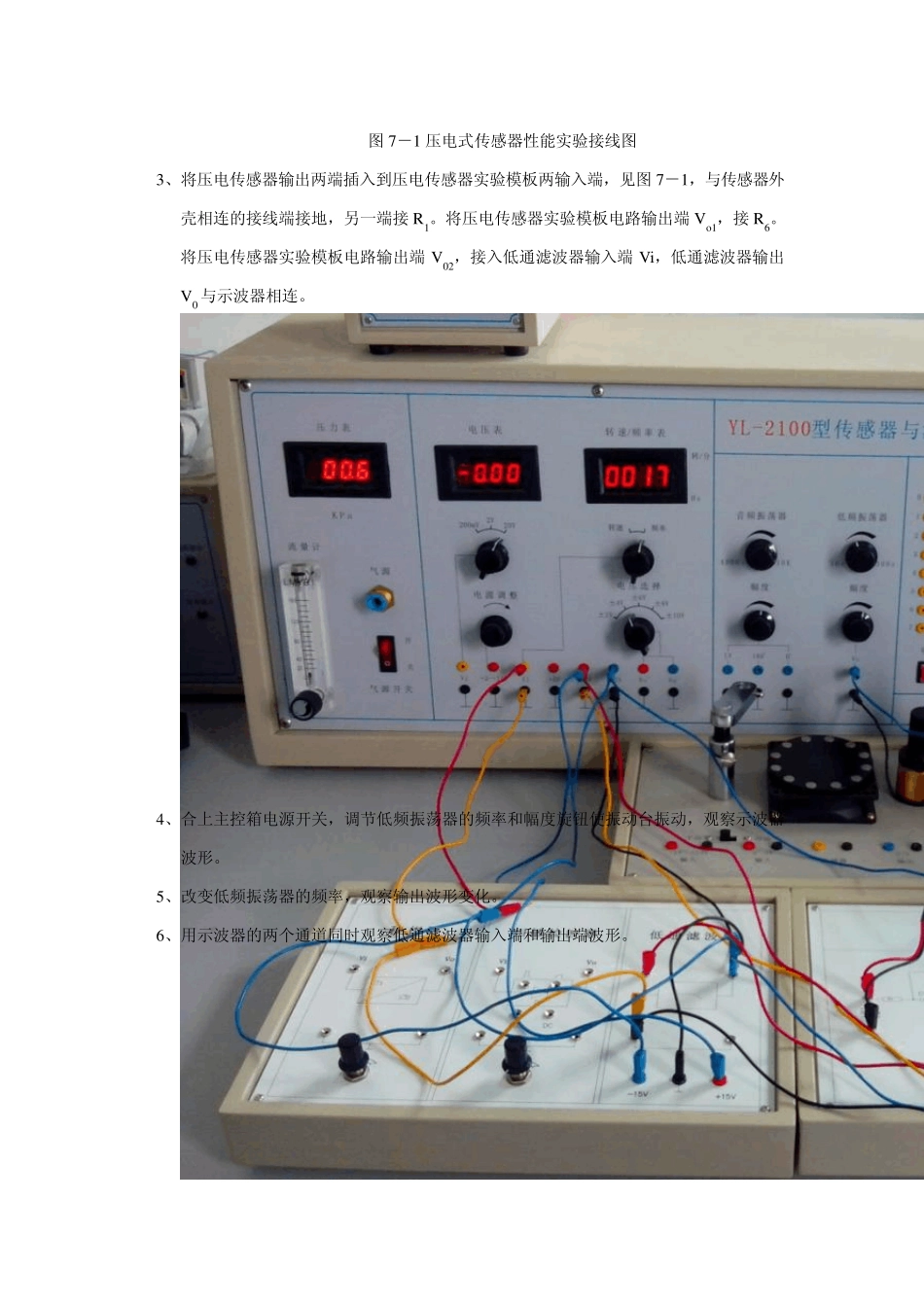

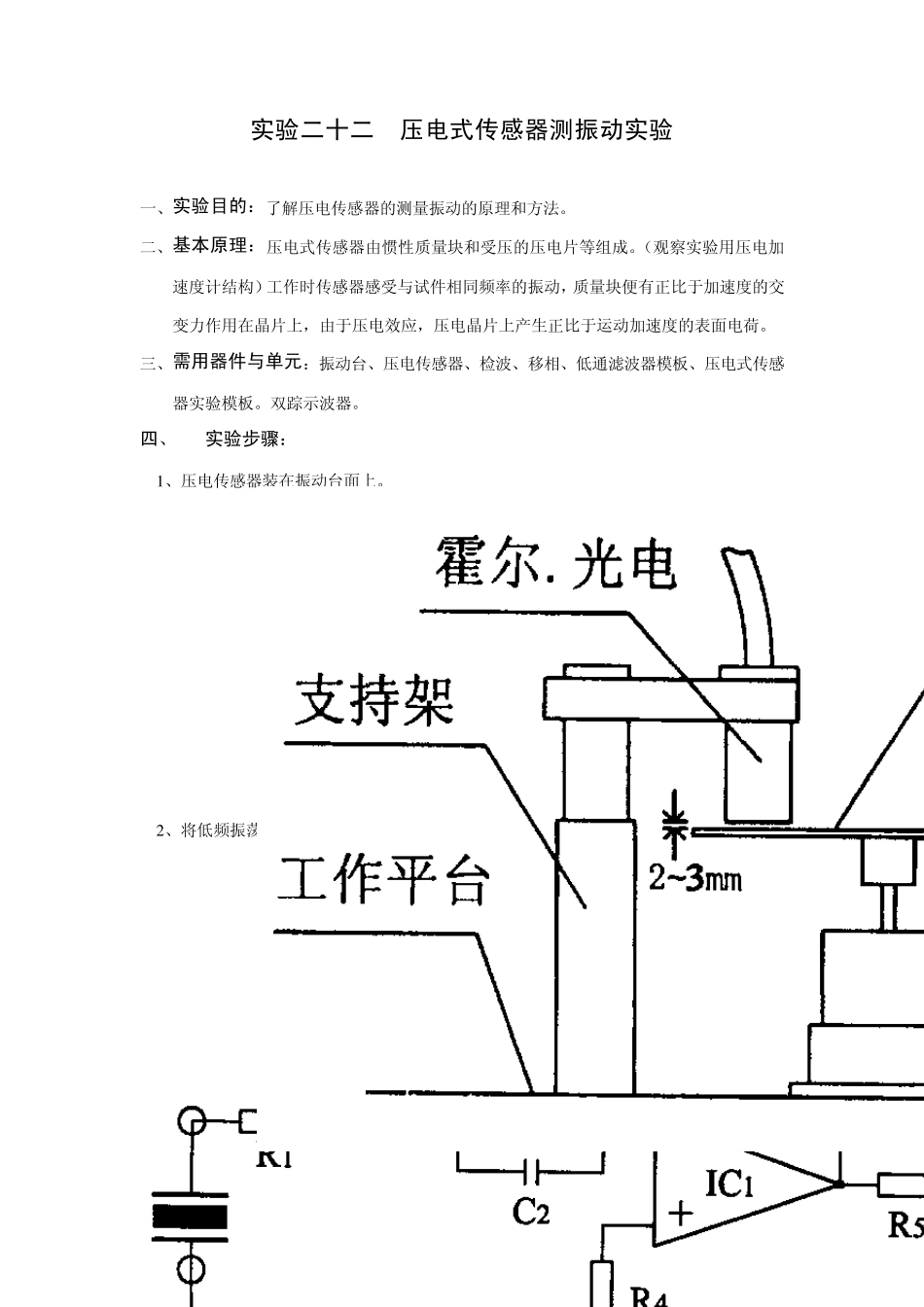

传 感 器 测 振 动 实 验 报 告 院系：电子通信工程系 班级： 应电112班 、 小组： 第 二 组 组员： 日期：2013年 5月 14日 实验二十二 压电式传感器测振动实验 一、实验目的：了解压电传感器的测量振动的原理和方法。 二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。 三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。双踪示波器。 四、 实验步骤： 1 、压电传感器装在振动台面上。 2 、将低频振荡器信号接入到台面三源板振动源的激励源插孔。 图7－1 压电式传感器性能实验接线图 3、将压电传感器输出两端插入到压电传感器实验模板两输入端，见图7－1，与传感器外壳相连的接线端接地，另一端接R1。将压电传感器实验模板电路输出端 Vo 1，接R6。将压电传感器实验模板电路输出端 V02，接入低通滤波器输入端 Vi，低通滤波器输出V0 与示波器相连。 4、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。 5、改变低频振荡器的频率，观察输出波形变化。 6、用示波器的两个通道同时观察低通滤波器输入端和输出端波形。 实验三十 光纤式传感器测量振动实验 一、实训目的： 了解光纤传感器动态位移性能。 二、实训仪器： 光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机 软件） 。 三、相关原理： 利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。 四、实训内容与操作步骤 1 、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平 台中间孔。 2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。 3、参考“光纤传感器位移特性试验”的实验连线，Vo1与低通滤波器中的Vi相接，低通输出 Vo接到示波器。 4、将低频振荡器的幅度输出旋转到零，低频信号输入到振动模块中的低频输入。 5、将频率档选在6~10Hz左右，逐步增大输出幅度，注意不能使振动台面碰到传感器。保持振动幅度不变，改变振动频率，观察示波器波形及锋-峰值。保持频...
