原创C51温湿度传感器DHT11驱动LCD1602显示程序硬件通过含电路图和实际测试效果图

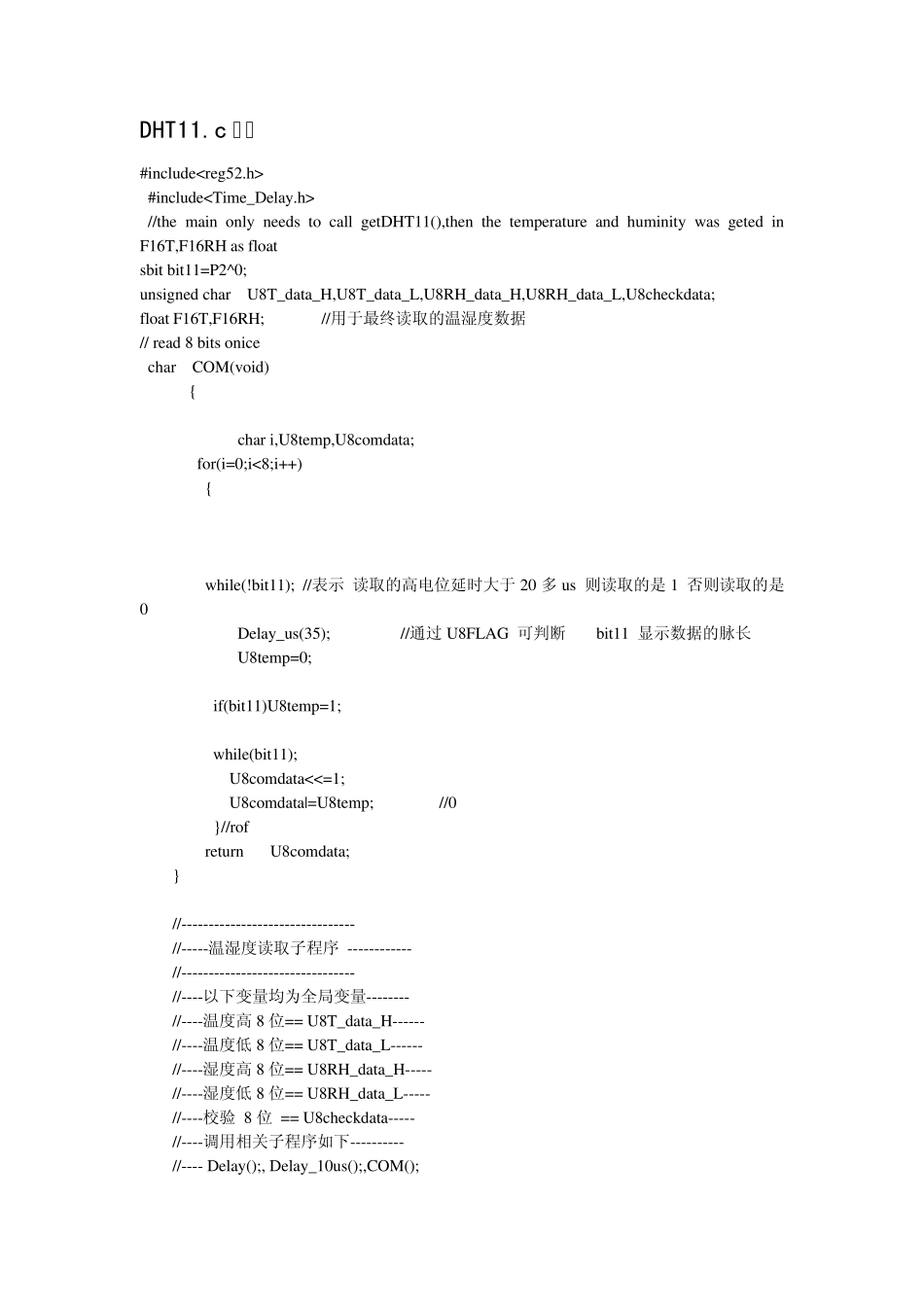

原创C51温湿度传感器DHT11驱动LCD1602显示程序硬件通过含电路图和实际测试效果图_第1页
1/9

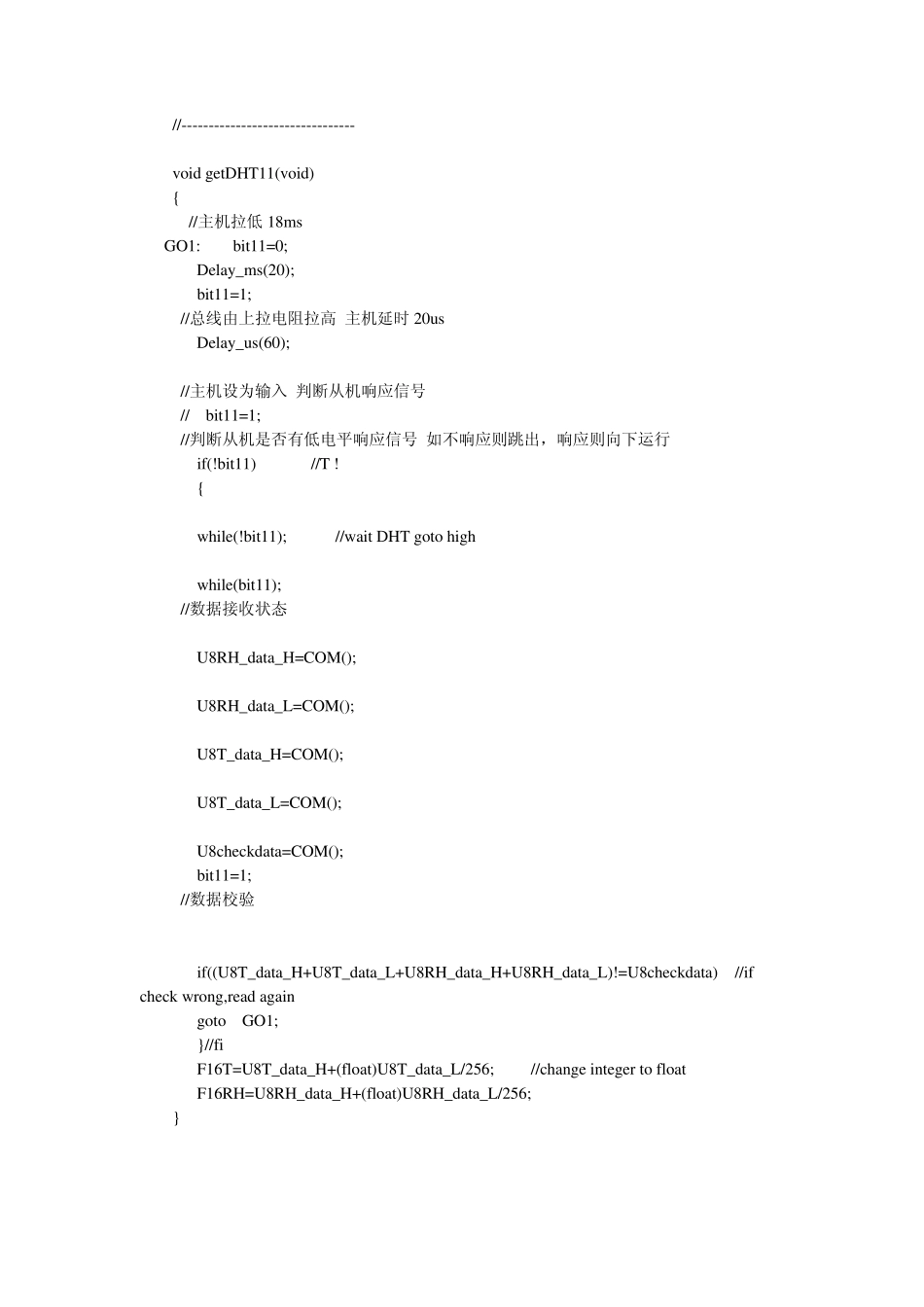

原创C51温湿度传感器DHT11驱动LCD1602显示程序硬件通过含电路图和实际测试效果图_第2页
2/9

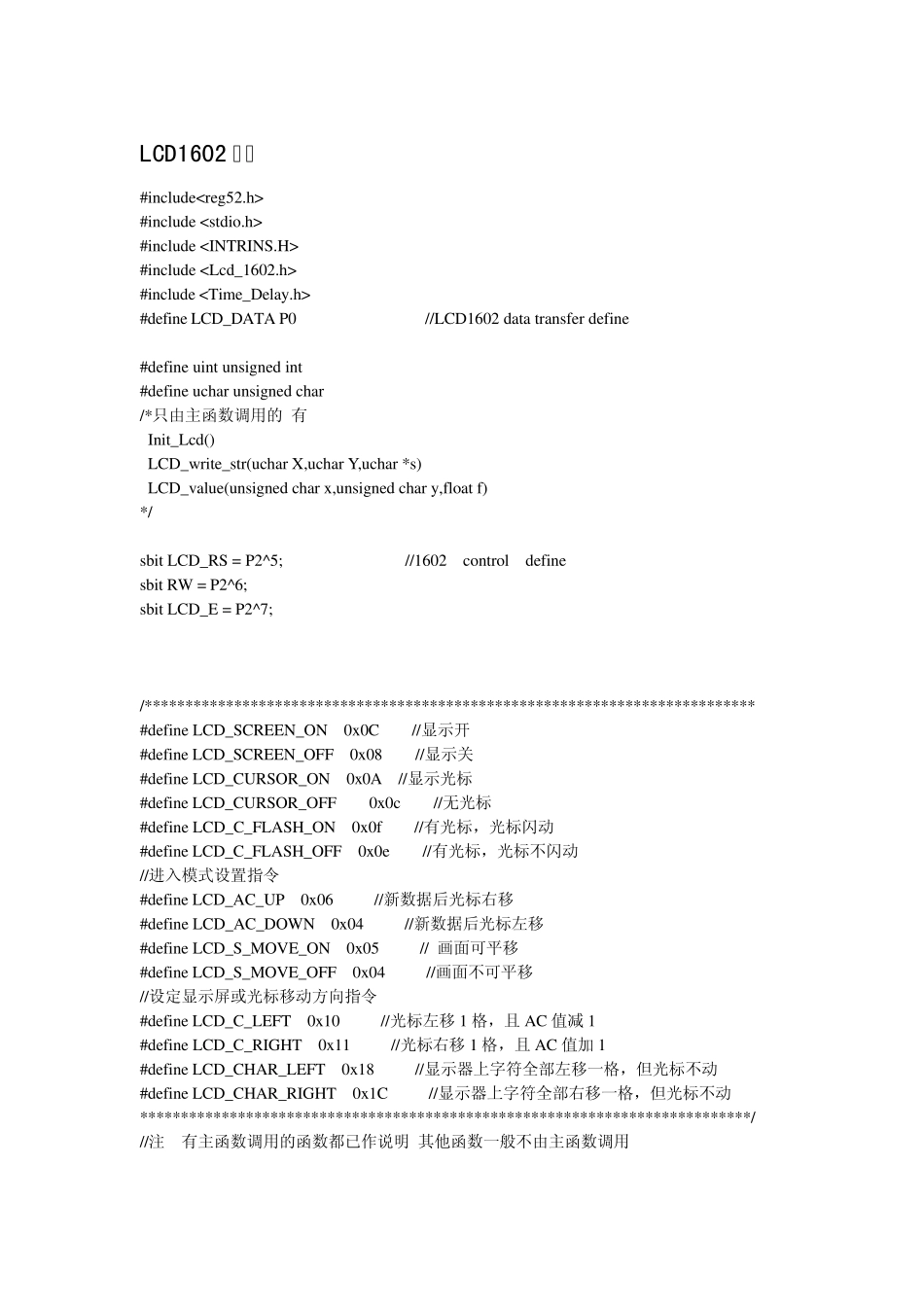

原创C51温湿度传感器DHT11驱动LCD1602显示程序硬件通过含电路图和实际测试效果图_第3页
3/9
DHT11.c 文件 #include #include //the main only needs to call getDHT11(),then the temperature and huminity was geted in F16T,F16RH as float sbit bit11=P2^0; unsigned char U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata; float F16T,F16RH; //用于最终读取的温湿度数据 // read 8 bits onice char COM(void) { char i,U8temp,U8comdata; for(i=0;i<8;i++) { while(!bit11); //表示 读取的高电位延时大于20 多us 则读取的是1 否则读取的是0 Delay_us(35); //通过U8FLAG 可判断 bit11 显示数据的脉长 U8temp=0; if(bit11)U8temp=1; while(bit11); U8comdata<<=1; U8comdata|=U8temp; //0 } //rof return U8comdata; } //-------------------------------- //-----温湿度读取子程序 ------------ //-------------------------------- //----以下变量均为全局变量-------- //----温度高8 位== U8T_data_H------ //----温度低 8 位== U8T_data_L------ //----湿度高8 位== U8RH_data_H----- //----湿度低 8 位== U8RH_data_L----- //----校验 8 位 == U8checkdata----- //----调用相关子程序如下---------- //---- Delay();, Delay_10us();,COM(); //-------------------------------- void getDHT11(void) { //主机拉低18ms GO1: bit11=0; Delay_ms(20); bit11=1; //总线由上拉电阻拉高 主机延时 20us Delay_us(60); //主机设为输入 判断从机响应信号 // bit11=1; //判断从机是否有低电平响应信号 如不响应则跳出,响应则向下运行 if(!bit11) //T ! { while(!bit11); //wait DHT goto high while(bit11); //数据接收状态 U8RH_data_H=COM(); U8RH_data_L=COM(); U8T_data_H=COM(); U8T_data_L=COM(); U8checkdata=COM(); bit11=1; //数据校验 if((U8T_data_H+U8T_data_L+U8RH_data_H+U8RH_data_L)!=U8checkdata) //if check wrong,read again goto GO1; }//fi F16T=U8T_data_H+(float)U8T_data_L/256; //change integer to float F16RH=U8RH_data_H+(float)U8RH_data_L/256; } LCD1602 文件 #include #include #include #include #include #define LCD_DATA P0 //LCD160...
