电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

原材料试验取样方法与数量

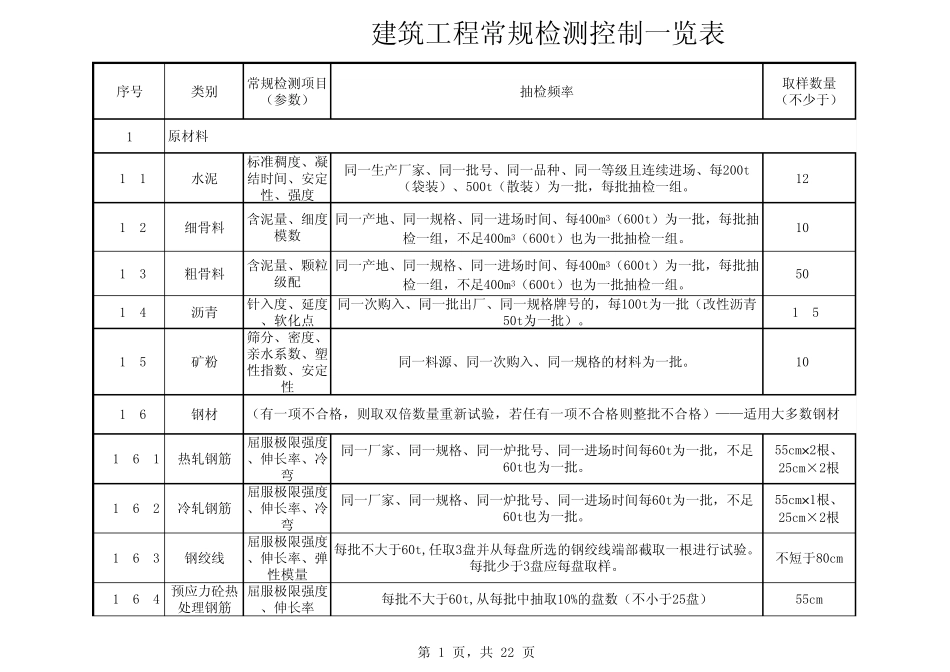

原材料试验取样方法与数量_第1页
1/22

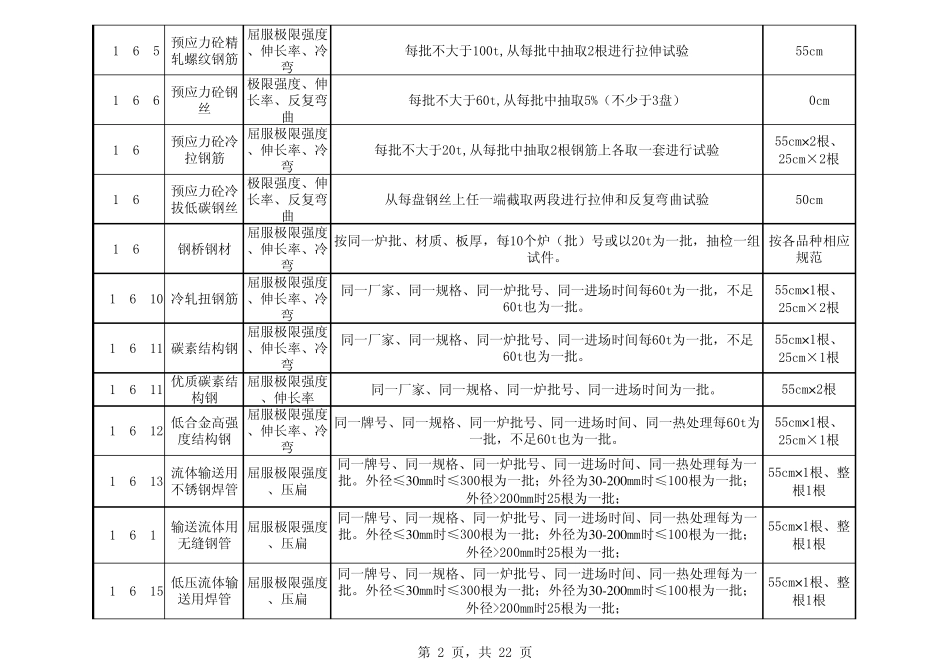

原材料试验取样方法与数量_第2页
2/22

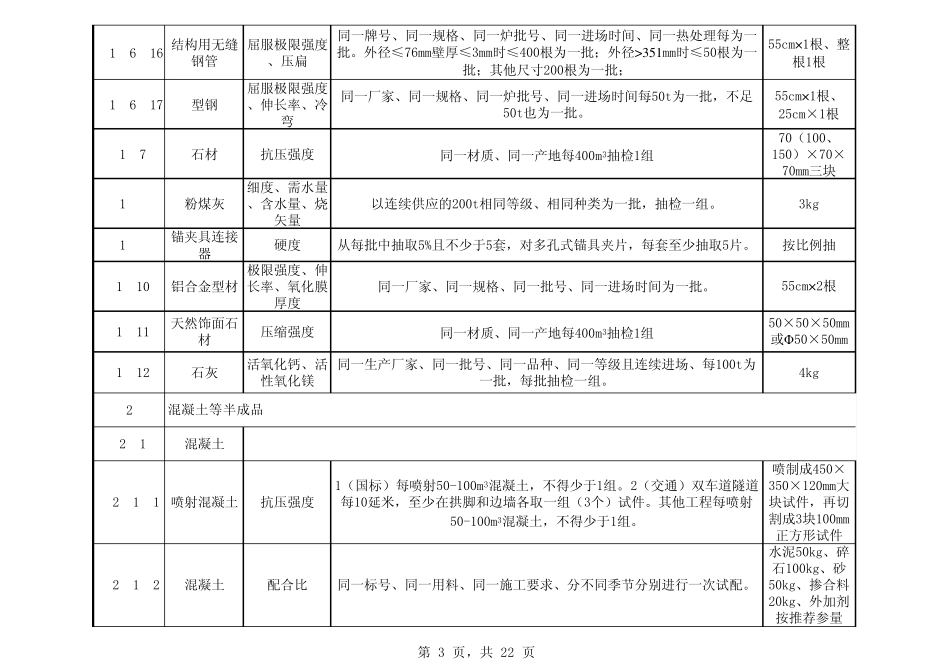

原材料试验取样方法与数量_第3页
3/22
序号 类别常规检测项目(参数)抽检频率取样数量(不少于)11.1水泥标准稠度、凝结时间、安定性、强度同一生产厂家、同一批号、同一品种、同一等级且连续进场、每200t(袋装)、500t(散装)为一批,每批抽检一组。12kg1.2细骨料含泥量、细度模数同一产地、同一规格、同一进场时间、每400m3(600t)为一批,每批抽检一组,不足400m3(600t)也为一批抽检一组。10kg1.3粗骨料含泥量、颗粒级配同一产地、同一规格、同一进场时间、每400m3(600t)为一批,每批抽检一组,不足400m3(600t)也为一批抽检一组。50kg1.4沥青针入度、延度、软化点同一次购入、同一批出厂、同一规格牌号的,每100t为一批(改性沥青50t为一批)。1.5kg1.5矿粉筛分、密度、亲水系数、塑性指数、安定性同一料源、同一次购入、同一规格的材料为一批。10kg1.6钢材1.6.1热轧钢筋屈服极限强度、伸长率、冷弯同一厂家、同一规格、同一炉批号、同一进场时间每60t为一批,不足60t也为一批。55cm×2根、25cm×2根1.6.2冷轧钢筋屈服极限强度、伸长率、冷弯同一厂家、同一规格、同一炉批号、同一进场时间每60t为一批,不足60t也为一批。55cm×1根、25cm×2根1.6.3钢绞线屈服极限强度、伸长率、弹性模量每批不大于60t,任取3盘并从每盘所选的钢绞线端部截取一根进行试验。每批少于3盘应每盘取样。不短于80cm1.6.4预应力砼热处理钢筋屈服极限强度、伸长率每批不大于60t,从每批中抽取10%的盘数(不小于25盘)55cm建筑工程常规检测控制一览表(有一项不合格,则取双倍数量重新试验,若任有一项不合格则整批不合格)——适用大多 数钢材原 材料第 1 页 ,共 22 页1.6.5预应力砼精轧螺纹钢筋屈服极限强度、伸长率、冷弯每批不大于100t,从每批中抽取2根进行拉伸试验55cm1.6.6预应力砼钢丝极限强度、伸长率、反复弯曲每批不大于60t,从每批中抽取5%(不少于3盘)80cm1.6.7 预应力砼冷拉钢筋屈服极限强度、伸长率、冷弯每批不大于20t,从每批中抽取2根钢筋上各取一套进行试验55cm×2根、25cm×2根1.6.8 预应力砼冷拔低碳钢丝极限强度、伸长率、反复弯曲从每盘钢丝上任一端截取两段进行拉伸和反复弯曲试验50cm1.6.9钢桥钢材屈服极限强度、伸长率、冷弯按同一炉批、材质、板厚,每10个炉(批)号或以20t为一批,抽检一组试件。按各品种相应规范1.6.10 冷轧扭钢筋屈服极限强度、伸长率、冷弯同一厂家、同一规格、同一炉批号、同一进场时间每60t为一批,不足60t也为一批。55cm×1根、25cm×2根...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

原材料试验取样方法与数量

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
